З настанням холодів ви запускаєте опалення, котел починає нагрівати теплоносій, але батареї залишаються холодними. Циркуляційний насос при цьому може гудіти, помітно нагріватися, але не створювати циркуляцію. Іноді він взагалі не подає ознак роботи.
Така ситуація нерідко виникає після тривалого літнього простою. У багатьох випадках насос залишається справним, а проблема пов'язана з тим, що його ротор або підшипники ковзання не можуть почати обертання через сольові відкладення, забруднення або поверхневу корозію.
Якщо конструкція насоса передбачає сервісну заглушку та доступ до вала, відновити його роботу іноді вдається без демонтажу та зливу всієї системи. Однак діяти необхідно обережно: насос одночасно пов'язаний з електрикою, гарячим теплоносієм і тиском в опалювальному контурі.
Чому циркуляційний насос заклинює після літа
У більшості побутових систем опалення встановлюються циркуляційні насоси з так званим «мокрим ротором». У таких пристроях ротор, вал і підшипники ковзання знаходяться безпосередньо в теплоносії. Вода або спеціальна незамерзаюча рідина одночасно охолоджує внутрішні деталі та забезпечує їх змащування.
Поки опалення працює, теплоносій постійно рухається через насос. Потік вимиває забруднення і не дозволяє дрібному осаду тривалий час залишатися на робочих поверхнях.
Влітку ситуація змінюється. Насос може кілька місяців перебувати без руху, а теплоносій усередині нього застоюється. У роторній камері та біля підшипників поступово осідають:
- солі жорсткості;
- частинки іржі та продукти корозії;
- магнетит і металева суспензія;
- залишки монтажного сміття;
- продукти старіння та розпаду антифризу;
- забруднення, які не затримав фільтр.

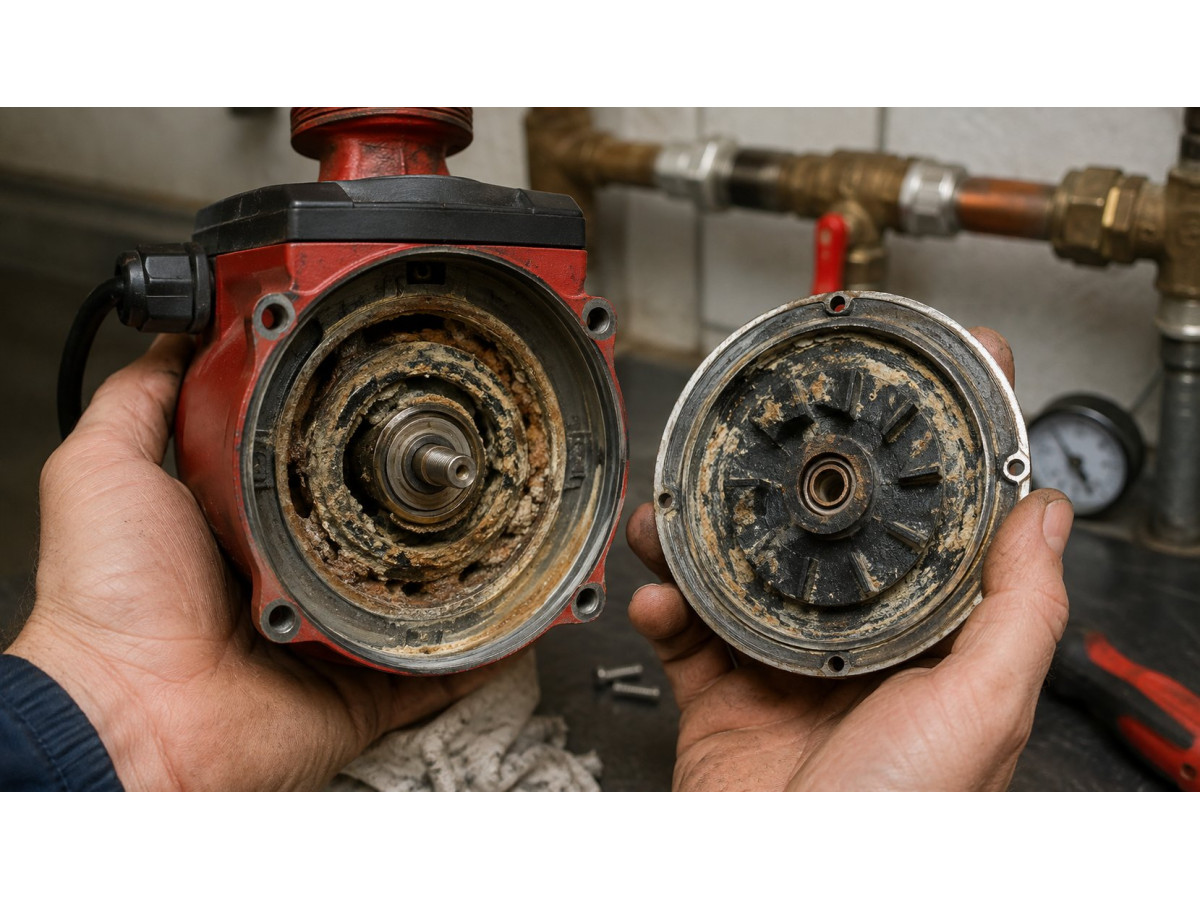

За кілька місяців простою між нерухомими поверхнями утворюється тонкий, але досить міцний шар відкладень. Потужності електродвигуна не вистачає, щоб самостійно зрушити ротор з місця. У результаті обмотка отримує живлення, насос гуде і нагрівається, але вал не обертається.
Особливо часто така проблема виникає в системах із жорсткою водою, сталевими трубами, забрудненим теплоносієм, відсутнім фільтром або повністю знеструмленим на літо котлом.
Як зрозуміти, що заклинив саме ротор
Перш ніж розбирати насос або намагатися прокручувати його вручну, необхідно визначити ймовірну причину несправності.
На механічне заклинювання ротора зазвичай вказують такі ознаки:
- після подачі живлення насос починає гудіти, але циркуляції в системі немає;
- на корпусі відчувається слабка вібрація, однак характерного шуму обертання не чути;
- корпус насоса швидко і сильно нагрівається;
- подавальна труба біля котла на короткий час стає гарячою, а зворотна залишається холодною;
- радіатори не прогріваються, хоча пальник або електричні нагрівачі вмикаються;
- котел швидко вимикається через перегрів або відсутність циркуляції;
- на дисплеї з'являється помилка протоку, тиску або перегріву (коди на кшталт E04, E110, F22, F75 — залежно від виробника).
⚠️ Важливо: Якщо насос повністю мовчить, не гуде і не вібрує, причина може бути не в заклинюванні ротора. Можливі відсутність живлення, пошкодження кабелю, несправність автоматики, обрив обмотки, поганий контакт у клемній коробці або вихід з ладу електронної плати. Перевірку електричної частини краще доручити фахівцю.
Важливе обмеження
Описаний нижче спосіб підходить тільки для класичних циркуляційних насосів, конструкція яких передбачає центральну сервісну заглушку і шліц на торці вала.
Деякі сучасні енергоефективні насоси з електронним керуванням (частотними перетворювачами) не мають такого гвинта або не допускають ручного провертання через передню панель. Не слід свердлити корпус, розкривати електронний модуль або намагатися дістатися до ротора способом, якого немає в інструкції виробника.
Якщо насос вбудований усередину газового котла, самостійне втручання також може вплинути на гарантію та безпеку обладнання. Перед початком робіт обов'язково ознайомтеся з інструкцією до вашої моделі.
Що знадобиться для роботи
- Широка плоска викрутка з міцним жалом (SL6 або SL8);
- Сухе ганчір'я / ганчірка;
- Невелика ємність для збору води (ківшик, обрізана пляшка);
- Ліхтарик;
- Захисні рукавички;
- Інструкція до насоса або котла.
⚠️ Зверніть увагу: Проникаючі мастила, машинне масло та аерозолі типу WD-40 вводити всередину насоса з мокрим ротором категорично не рекомендується. Вони потрапляють у теплоносій, руйнують гумові ущільнення та погіршують умови роботи графітових/керамічних підшипників. Якщо вал неможливо провернути викруткою, насос потребує демонтажу або заміни.
Покрокове відновлення роботи насоса
Крок 1. Повністю відключіть обладнання від електромережі
Вимкніть котел штатною кнопкою, після чого відключіть його від розетки або знеструмте відповідну лінію автоматичним вимикачем в електрощиті. Якщо насос підключений окремо, відключіть його ланцюг живлення.
Недостатньо просто перевести котел у режим очікування — автоматика може несподівано подати живлення на насос.
Крок 2. Дайте системі охолонути
Якщо котел уже намагався працювати, теплоносій усередині корпусу може бути гарячим, а система перебувати під тиском. Дочекайтеся зниження температури. Корпус насоса і труби поруч із ним повинні бути безпечними для дотику.
Крок 3. Перекрийте відсічні крани (за наявності)
Якщо до і після насоса встановлені справні кульові крани, закрийте їх. Це ізолює невелику ділянку і зменшить об'єм води, що витікає. Якщо відсічних кранів немає, приготуйтеся до того, що при послабленні заглушки вода може підтікати безперервно.
Крок 4. Підготуйте місце
Розмістіть під насосом ємність і закрийте розташовані поруч електричні компоненти сухим ганчір'ям. Якщо насос розташований усередині корпусу котла, запобігайте будь-якому потраплянню води на електронну плату та клеми.
Крок 5. Повільно послабте сервісну заглушку
На передній частині корпусу розташований великий гвинт-заглушка під плоску викрутку. Повільно поверніть заглушку проти годинникової стрілки. З-під неї може зі свистом вийти повітря і просочитися трохи води.
Якщо вода починає витікати сильним струменем — закрутіть заглушку назад і перевірте, чи перекриті крани. Повністю знімайте гвинт тільки тоді, коли контролюєте підтікання.
Крок 6. Знайдіть шліц на торці вала
За знятою заглушкою знаходиться торець вала з прорізом. Вставте жало викрутки точно в шліц. Не використовуйте викрутку як важіль, щоб не деформувати вал.
Крок 7. Обережно проверніть вал
Спробуйте плавно повернути вал спочатку в один, потім в інший бік.
- При закисанні перший рух вимагатиме відчутного зусилля. Дійте плавно, без ударів молотком та імпульсивних ривків.
- Щойно вал зрушив з місця, зробіть 20–40 повних обертів в обидва боки для очищення підшипників від нальоту.
- Вал повинен почати обертатися рівномірно, без заклинювань в окремих положеннях і без металевого хрускоту.
Крок 8. Видаліть повітря з камери насоса
При послабленій заглушці дочекайтеся, поки замість повітря з отвору піде суцільний струмінь теплоносія без бульбашок. Це видалить повітряну пробку із самої камери ротора.
Крок 9. Встановіть заглушку на місце
Огляньте гумове ущільнювальне кільце заглушки. Закрутіть гвинт назад — щільно, але без надмірного зусилля, щоб не пошкодити різьбу та прокладку. Витріть корпус насухо.
Крок 10. Відкрийте крани та відновіть тиск
Відкрийте відсічні крани. Перевірте тиск за манометром котла (зазвичай норма в холодному стані становить 1,0–1,5 бар, звіряйтеся з інструкцією до вашого котла). За необхідності виконайте підживлення системи.
Крок 11. Виконайте пробний запуск
Переконайтеся, що всі вузли сухі, інструменти прибрані, а крани відкриті. Подайте живлення.
Справний насос повинен почати працювати рівно, без гулу та вібрацій. Протягом 15–30 хвилин стежте за температурою труб, відсутністю протікань і станом котла.
Що робити, якщо ручне прокручування не допомогло
Насос гуде, вал обертається від руки вільно, але сам не запускається
Це головна ознака виходу з ладу пускового (робочого) конденсатора у клемній коробці насоса (актуально для асинхронних двигунів). Конденсатор втратив ємність, і двигуну не вистачає зсуву фаз для самостійного запуску. Заміна конденсатора вирішує проблему без купівлі нового насоса.
Вал провертається з хрускотом або знову заклинює
Свідчить про фізичне руйнування керамічних/графітових підшипників ковзання або потрапляння великих частинок окалини. У такому разі експлуатація неможлива — знадобиться заміна «головки» насоса або агрегату в зборі.
Насос сильно шумить після запуску
Якщо насос шумить і «свистить» після старту, причинами найчастіше є:
- повітряна пробка, що залишилася в корпусі;
- кавітація через занадто низький тиск у системі (нижче 0,8 бар);
- забитий фільтр-грязьовик перед насосом;
- знос підшипників ковзання.
Як запобігти заклинюванню насоса в майбутньому
- Залишайте котел увімкненим у мережу на літо (режим «Літо» / Standby): У більшості сучасних котлів є вбудована функція захисту від заклинювання (Anti-seize / Anti-blocking). Раз на 24 години автоматика сама вмикає насос на 10–15 секунд.
- Запускайте насос вручну раз на місяць: Якщо автоматики немає, встановіть нагадування і раз на 3–4 тижні вмикайте опалення на 3–5 хвилин.
- Обслуговуйте фільтр-грязьовик: Очищайте косий фільтр перед початком і наприкінці кожного опалювального сезону.
- Встановіть деаератор і магнітний сепаратор шламу: Вони захищають вузькі зазори мокрого ротора від дрібного магнетиту та повітряних мікробульбашок.
- Не залишайте систему злитою: Повітря в порожніх трубах викликає лавиноподібну корозію сталевих елементів, що призводить до забивання насоса під час першого ж запуску.
