Водяна тепла підлога як основне опалення: міфи, розрахунки та реальні можливості системи

Чи може водяна тепла підлога повністю замінити радіатори? Це питання виникає практично під час кожного проєктування приватного будинку. Одні вважають, що підлогове опалення підходить лише для додаткового комфорту, інші сприймають його як універсальну систему, здатну опалити будь-яку будівлю без попередніх розрахунків.

Обидві позиції помилкові.

У сучасному утепленому будинку водяна тепла підлога дійсно може бути єдиним джерелом опалення. Однак для цього її тепловіддача повинна відповідати тепловтратам кожного приміщення. Важливі не лише площа будинку та температура теплоносія, а й утеплення стін, розміри вікон, висота стель, вентиляція, підлогове покриття, розташування меблів і якість монтажу.

Розглянемо основні міфи та з’ясуємо, за яких умов тепла підлога здатна повноцінно замінити радіатори.

Міф 1. Тепла підлога підходить лише для додаткового обігріву

Така думка сформувалася ще в ті роки, коли підлогове опалення намагалися встановлювати в будинках із холодними стінами, погано утепленою покрівлею та звичайними дерев’яними вікнами. Тепловтрати таких будівель були настільки великими, що комфортної температури поверхні підлоги справді не вистачало для повноцінного опалення.

Але проблема полягала не в теплій підлозі, а в самій будівлі.

Сучасні будинки будуються за іншими вимогами. Використовується теплоізоляція стін, утеплюються фундамент і покрівля, встановлюються герметичні вікна з енергоефективними склопакетами. Завдяки цьому кількість тепла, необхідного для підтримання комфортної температури, значно зменшується.

Головна умова проста: тепловтрати приміщення не повинні перевищувати потужність, яку може передати підлога.

У житлових кімнатах поверхню підлоги зазвичай підтримують у межах приблизно 26–29 °C. У санвузлах і деяких крайових зонах допускається вища температура, якщо це передбачено проєктом і відповідає вимогам до підлогового покриття.

За таких умов реальна тепловіддача підлоги найчастіше становить близько 50–80 Вт з одного квадратного метра активної поверхні. В окремих зонах її можна збільшити, але перетворювати всю підлогу на постійно гарячу поверхню не можна — це знижує комфорт і може пошкодити фінішне покриття.

Тому правильно сформульоване питання звучить не так:

«Чи може тепла підлога опалити будинок?»

А так:

«Чи вистачить допустимої тепловіддачі підлоги для компенсації тепловтрат конкретного будинку?»

Якщо розрахунок показує, що вистачить, радіатори дійсно не потрібні.

Міф 2. Тепла підлога не прогріє кімнату з високими стелями

На практиці в приміщеннях із другим світлом і високими стелями тепла підлога часто виявляється більш раціональним рішенням, ніж звичайні радіатори.

Радіатори передають значну частину тепла повітрю. Нагріте повітря стає легшим, піднімається вгору та накопичується під стелею. Чим вище приміщення, тим помітніше температурне розшарування: нагорі може бути спекотно, а в зоні перебування людей — прохолодно.

Тепла підлога працює інакше. Вона нагріває велику горизонтальну поверхню, яка передає тепло не лише повітрю, а й навколишнім предметам, стінам і людям за допомогою теплового випромінювання. Основний комфорт формується саме в нижній частині приміщення — там, де перебувають люди.

Це не означає, що висота кімнати взагалі не впливає на опалення. У високому приміщенні збільшується об’єм повітря, який доводиться прогрівати, а через покрівлю можуть відбуватися значні тепловтрати. Крім того, більше енергії потрібно на нагрівання вентиляційного повітря, що надходить.

Однак за хорошого утеплення покрівлі та правильного розрахунку підлогове опалення успішно працює навіть у кімнатах із другим світлом.

Окремої уваги потребують панорамні вікна. Велика поверхня скла має нижчу температуру, ніж утеплена стіна. Біля вікна може виникати відчуття холоду через низхідний потік охолодженого повітря та променевий теплообмін між людиною й холодним склом.

Проблему можна вирішити кількома способами:

• зменшити крок труби вздовж скління;
• організувати крайову зону підвищеної тепловіддачі;
• встановити енергоефективні склопакети;
• передбачити внутрішньопідлоговий конвектор, якщо розрахунок показує, що однієї підлоги недостатньо.

Внутрішньопідлогові конвектори потрібні далеко не біля кожного вікна. Їх встановлення має визначатися розрахунком, а не звичкою проєктувальника.

Міф 3. Чим гарячіша вода в трубах, тим швидше прогріється будинок

Підвищення температури теплоносія дійсно збільшує тепловий потік, але це рішення має жорсткі обмеження.

Тепла підлога цінується саме за м’яке та рівномірне нагрівання. Якщо подати в контури занадто гарячу воду, температура поверхні стане некомфортною. По такій підлозі неприємно ходити, особливо у взутті або протягом тривалого часу.

Крім того, надмірно висока температура може зашкодити ламінату, інженерній дошці, паркету, клейовим сумішам та іншим матеріалам.

Ще одна можлива проблема — так звана теплова зебра. Людина починає відчувати чергування гарячіших ділянок над трубами та прохолодних проміжків між ними.

Причиною теплової зебри зазвичай стає поєднання кількох помилок:

• занадто великий крок укладання труби;
• висока температура теплоносія;
• недостатня товщина стяжки над трубою;
• неправильна конструкція підлоги;
• занадто різкий перепад температур між подавальною та зворотною лініями.

Таким чином, перегрів теплоносія не виправляє помилки проєкту. Він лише маскує їх, створюючи нові проблеми.

Грамотно спроєктована тепла підлога повинна забезпечувати необхідну потужність за помірної температури води та рівномірного розподілу тепла по поверхні.

Міф 4. Тепла підлога занадто дорога в експлуатації

Сам по собі спосіб передачі тепла не визначає витрати на опалення. Витрати залежать від утеплення будинку, температури всередині приміщень, вартості енергоносія, ефективності котла або теплового насоса, якості автоматики та режиму експлуатації.

Однак у теплої підлоги є важлива перевага: вона належить до низькотемпературних систем опалення.

Температура води в контурах зазвичай перебуває приблизно в діапазоні 30–45 °C. Радіаторній системі під час сильного морозу може знадобитися значно гарячіший теплоносій.

Низька температура подачі особливо вигідна під час використання сучасного обладнання.

Конденсаційний газовий котел працює ефективніше, коли температура зворотної води залишається достатньо низькою для утворення конденсату в теплообміннику. Тому тепла підлога дає змогу довше утримувати котел у найбільш економічному режимі.

Для теплового насоса температура подачі має ще більше значення. Чим сильніше необхідно нагріти воду відносно зовнішнього повітря або іншого джерела тепла, тим нижчим стає коефіцієнт ефективності обладнання. Тому поєднання «тепловий насос і тепла підлога» вважається одним із найбільш раціональних варіантів опалення енергоефективного будинку.

Додаткова економія може з’являтися завдяки розподілу температури. Коли поверхня підлоги тепла, людина почувається комфортно за трохи нижчої температури повітря, ніж у приміщенні з холодною підлогою та гарячими радіаторами.

Але обіцяти фіксовану економію не можна. В одному будинку вона буде помітною, а в іншому — мінімальною. Усе залежить від джерела тепла, конструкції будівлі, налаштувань автоматики та звичок мешканців.

Міф 5. Меблі перекриють тепло, а труби під ними перегріються

Для водяної теплої підлоги меблі без ніжок не становлять такої небезпеки, як для деяких електричних нагрівальних систем. Труба не перегорає через те, що зверху встановлена шафа, ліжко або кухонні меблі.

Але масивні предмети дійсно зменшують корисну площу тепловіддачі.

Якщо на підлозі стоїть вбудована шафа до самого низу, тепло практично не надходить у приміщення через зайняту нею площу. Вода проходить по трубі далі, а ділянка під меблями віддає значно менше енергії.

Тому розраховувати потужність системи за повною площею кімнати неправильно.

Наприклад, площа спальні становить 18 м², але 5 м² займають шафа, ліжко без ніжок та інші масивні меблі. Активна поверхня опалення залишається близько 13 м². Саме її необхідно використовувати під час порівняння можливостей підлоги з тепловтратами приміщення.

Особливо важливий цей момент у невеликих кімнатах, кухнях із великою кількістю вбудованих меблів і гардеробних.

Труби під стаціонарними меблями можна не укладати, якщо розташування відоме заздалегідь. Але повністю виключати великі зони теж слід обережно: планування будинку може змінитися, а холодна смуга підлоги іноді стає помітною поруч з опалюваними ділянками.

Оптимальне рішення приймається під час проєктування з урахуванням майбутнього розташування меблів.

Міф 6. На теплу підлогу можна укладати тільки плитку

Керамічна плитка та керамограніт дійсно вважаються найкращими покриттями для підлогового опалення. Вони добре проводять тепло, стійкі до нагрівання та не перешкоджають його передачі в приміщення.

Але це не означає, що інші матеріали використовувати не можна.

З теплою підлогою можуть працювати:

• ламінат;
• інженерна дошка;
• деякі види паркету;
• кварцвінілове покриття;
• SPC-плити;
• лінолеум, призначений для підлоги з підігрівом.

Головна вимога — дозвіл виробника на експлуатацію покриття разом із теплою підлогою. Така інформація зазвичай вказується на упаковці або в технічній документації.

Для дерев’яних покриттів особливо важливі температурні обмеження. Більшість виробників рекомендує не нагрівати поверхню вище приблизно 27 °C, але точне значення необхідно дивитися в інструкції до конкретного матеріалу.

Дерево чутливе не лише до температури, а й до вологості повітря. За надто сухого повітря дошка може розсихатися незалежно від того, встановлене підлогове опалення чи ні. Тому взимку бажано підтримувати нормальну вологість у приміщенні.

Під час розрахунку також враховується тепловий опір покриття. Товста інженерна дошка та підкладка передають тепло гірше, ніж керамограніт. Щоб отримати однакову потужність, під дерев’яним покриттям може знадобитися вища температура води. Але температура самої поверхні при цьому все одно обмежена вимогами виробника.

Серйозно знижують тепловіддачу товсті килими, покриття зі щільною теплоізолювальною основою та багатошарові підкладки. Навіть правильно розрахована підлога може не справлятися з опаленням, якщо значна частина її поверхні закрита такими матеріалами.

Чому розрахунок теплої підлоги «за площею» не працює

Одна з найпоширеніших помилок — розраховувати систему за середньою площею будинку. Наприклад, прийняти умовні 70 Вт/м², помножити їх на загальну площу та вважати, що результат підходить для всіх кімнат.

На практиці кожне приміщення має власні тепловтрати.

Кутова спальня з двома зовнішніми стінами втрачає більше тепла, ніж внутрішня кімната. Вітальня з панорамним склінням відрізняється від невеликого кабінету з одним вікном. Приміщення над холодним підвалом не можна розраховувати так само, як кімнату над опалюваним поверхом.

Саме тому тепловтрати визначаються окремо для кожної кімнати.

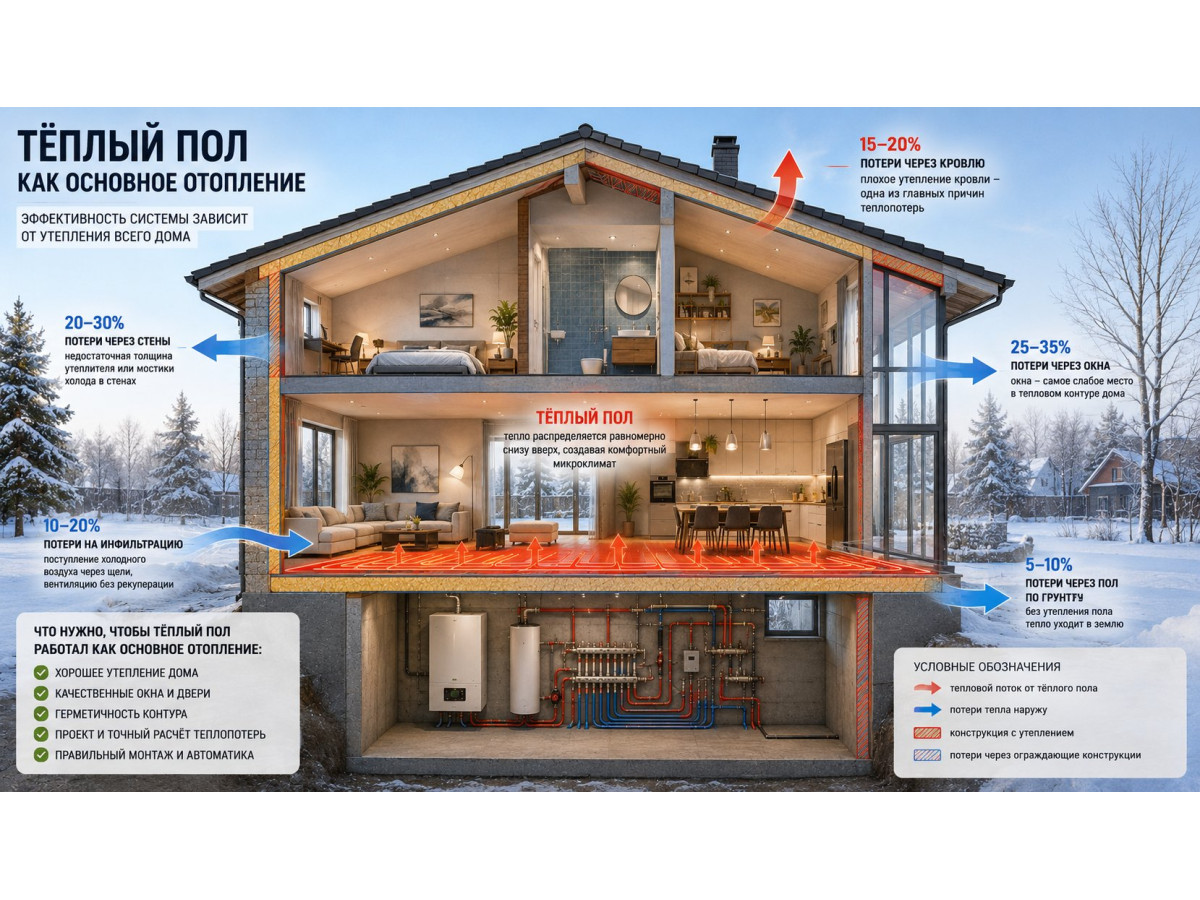

Тепловтрати через стіни, вікна та покрівлю

У спрощеному вигляді втрати тепла через окрему конструкцію можна визначити за формулою:

Q = A × ΔT / R

де:

Q — тепловтрати через конструкцію, Вт;

A — площа стіни, вікна, покрівлі або іншої конструкції, м²;

ΔT — різниця між внутрішньою та розрахунковою зовнішньою температурою, °C;

R — опір теплопередачі конструкції, м²·°C/Вт.

Чим вищий опір теплопередачі, тим повільніше тепло виходить назовні.

Наприклад, утеплена стіна має значно більший опір, ніж вікно. Тому квадратний метр скління зазвичай втрачає більше тепла, ніж квадратний метр якісно утепленої стіни.

Розрахунок виконують окремо для:

• зовнішніх стін;
• вікон;
• вхідних і балконних дверей;
• покрівлі або перекриття верхнього поверху;
• підлоги по ґрунту;
• перекриття над холодним підвалом;
• стін, що межують із неопалюваними приміщеннями.

Додатково враховуються теплові мости: кути будівлі, примикання плит, укоси, перемички, армопояси та інші ділянки, через які тепло виходить інтенсивніше.

Для підлоги по ґрунту та деяких складних конструкцій використовуються більш детальні методики. Проста формула підходить для розуміння принципу, але не завжди достатня для повноцінного проєктного розрахунку.

Втрати тепла на вентиляцію

Навіть ідеально утеплений будинок потребує свіжого повітря. Відпрацьоване повітря видаляється, а замість нього з вулиці надходить холодне. Система опалення повинна нагріти це повітря до кімнатної температури.

У спрощеному вигляді потужність, необхідну для нагрівання вентиляційного повітря, можна оцінити за формулою:

Qв = 0,33 × L × ΔT

де:

Qв — теплова потужність, Вт;

L — об’єм повітря, що надходить, м³/год;

ΔT — різниця між температурою всередині будинку та на вулиці, °C.

Якщо в будинок надходить 200 м³ повітря на годину, а різниця температур становить 40 °C, на його нагрівання буде потрібно близько 2,6 кВт теплової потужності.

Тому в герметичному сучасному будинку вентиляція може становити помітну частину загальних тепловтрат.

Знизити ці витрати допомагає вентиляційна установка з рекуперацією. У ній тепле повітря, що видаляється, передає частину своєї енергії холодному припливному потоку. Завдяки цьому система опалення витрачає менше енергії на нагрівання свіжого повітря.

Однак ефективність рекуператора теж не можна вважати стовідсотковою. У розрахунку враховуються його реальні характеристики, режим роботи, обмерзання теплообмінника та можливе ввімкнення попереднього нагріву.

Порівнюємо тепловтрати з можливостями підлоги

Після розрахунку стін, вікон, покрівлі, підлоги, вентиляції та теплових мостів отримують загальну потребу приміщення в теплі.

Потім цю потужність ділять не на всю площу кімнати, а на активну площу підлоги, яка дійсно зможе передавати тепло.

Орієнтовна картина може виглядати так:

Тип будівлі	Приблизні тепловтрати	Можливість опалення лише підлогою
Старий будинок без повноцінного утеплення	120–200 Вт/м² і більше	Зазвичай недостатньо
Будинок із базовим утепленням	70–110 Вт/м²	Можливо, але потрібен точний розрахунок
Сучасний добре утеплений будинок	35–70 Вт/м²	У більшості приміщень достатньо
Енергоефективний будинок	15–35 Вт/м²	Тепла підлога працює з великим запасом

Ці значення не можна використовувати замість проєкту. Вони лише показують загальну залежність: чим менше втрачає будинок, тим легше опалити його низькотемпературною системою.

Особливо важливо розраховувати приміщення з великою площею вікон. Якщо кімната втрачає 1800 Вт, а активна площа підлоги становить лише 20 м², необхідна питома віддача дорівнює 90 Вт/м². Для плитки такий режим іноді досяжний, але для дерев’яного покриття з обмеженням температури поверхні він може виявитися неможливим.

Від чого залежить реальна тепловіддача теплої підлоги

Навіть у добре утепленому будинку система може працювати погано, якщо допущені помилки під час проєктування або монтажу.

Крок укладання труби

Чим менша відстань між трубами, тим рівномірніше прогрівається поверхня і тим більше тепла можна передати за тієї самої температури води.

В основних зонах часто застосовується крок 150 мм. У приміщеннях із невеликими тепловтратами його можна збільшити, а вздовж зовнішніх стін і панорамних вікон — зменшити до 100 мм.

Крок 200 мм і більше підходить не для кожного приміщення. За високого навантаження він може призвести до помітної різниці температур на поверхні підлоги.

Зменшувати відстань між трубами безмежно теж немає сенсу. Це збільшує витрату матеріалу, ускладнює монтаж і майже не дає додаткового ефекту після певного значення.

Температура подачі та перепад між подачею і зворотною лінією

Тепловіддача залежить не лише від температури води на вході в контур, а й від її середньої температури по всій довжині труби.

Якщо витрата занадто мала, теплоносій сильно охолоджується. Початок петлі стає гарячим, а кінець — помітно холоднішим. Кімната прогрівається нерівномірно.

За нормальної витрати перепад між подавальною та зворотною лініями залишається помірним, а температура поверхні розподіляється рівномірніше.

Саме тому не можна налаштовувати колектор лише за відчуттями. Контури необхідно гідравлічно збалансувати.

Довжина контурів

Занадто довга петля створює високий гідравлічний опір. Насосу стає складніше забезпечити необхідну витрату, а різниця температур між початком і кінцем контуру збільшується.

Допустима довжина залежить від діаметра труби, потужності насоса, кроку укладання та необхідної витрати. Для поширеної труби 16 мм зазвичай намагаються не робити петлі надмірно довгими та розділяють великі приміщення на кілька контурів.

При цьому контури одного колектора бажано проєктувати зі співставним опором. Інакше короткі петлі отримуватимуть більше води, а довгі доведеться додатково обмежувати або налаштовувати.

Утеплювач під трубами

Завдання теплоізоляції — спрямувати більшу частину енергії вгору, у приміщення.

Якщо під трубами лежить недостатній шар утеплювача, система починає нагрівати фундаментну плиту, ґрунт, холодне перекриття або неопалюваний підвал. Втрати вниз збільшуються, а приміщення отримує менше тепла.

Товщина теплоізоляції визначається конструкцією будівлі. Для перекриття між опалюваними поверхами вимоги одні, для підлоги по ґрунту — зовсім інші.

Однаковий шар утеплювача не можна без розрахунку застосовувати в усіх випадках. Особливо небезпечно економити на теплоізоляції першого поверху: після заливання стяжки виправити цю помилку практично неможливо.

Товщина та склад стяжки

Стяжка повинна розподіляти тепло по поверхні та захищати трубу від механічних навантажень.

Занадто тонкий шар гірше вирівнює температуру. Над трубами можуть з’являтися гарячі смуги, а між ними — холодніші ділянки.

Надмірно товста стяжка не обов’язково зменшує загальну тепловіддачу в усталеному режимі, але значно збільшує теплову інерцію. Підлога повільніше реагує на зміну температури води та погоди.

На практиці шар над верхньою частиною труби часто перебуває приблизно в діапазоні 40–60 мм, але точна конструкція залежить від типу стяжки, її міцності, діаметра труби, навантажень і рекомендацій виробника суміші.

Важливо враховувати не лише товщину, а й якість матеріалу. Повітряні порожнини навколо труби погіршують передачу тепла та можуть призвести до локального перегріву.

Підлогове покриття

Чим вищий тепловий опір покриття, тим складніше передати необхідну потужність у приміщення.

Керамограніт дає змогу отримати високу тепловіддачу за порівняно низької температури води. Дерево, ламінат і товсті підкладки передають тепло гірше.

Під час заміни покриття після ремонту характеристики системи можуть змінитися. Наприклад, тепла підлога, розрахована під плитку, після укладання товстої інженерної дошки почне віддавати менше тепла.

Тому матеріал підлоги необхідно вибирати до виконання теплотехнічного розрахунку, а не після монтажу труб.

Розташування меблів

Вбудовані шафи, кухонні тумби, ванни, подіуми та дивани без ніжок зменшують активну площу тепловіддачі.

Якщо половина кімнати заставлена меблями, не можна очікувати від решти поверхні тієї самої потужності, яку забезпечувала б повністю відкрита підлога.

Особливо уважно розраховуються спальні, невеликі кухні, гардеробні та кабінети з великою кількістю стаціонарних меблів.

Автоматика

Тепла підлога має високу теплову інерцію. Після зміни температури води стяжці потрібен час, щоб прогрітися або охолонути.

Тому звичайне керування за принципом «стало холодно — увімкнули, стало жарко — вимкнули» часто призводить до перерегулювання. Поки термостат вимкне опалення, у стяжці вже накопичена значна кількість енергії, і вона продовжує нагрівати кімнату.

Для стабільної роботи корисна погодозалежна автоматика. Вона змінює температуру подачі заздалегідь, орієнтуючись на температуру зовнішнього повітря. Коли на вулиці теплішає, вода в контурах стає прохолоднішою ще до того, як будинок встигне перегрітися.

Кімнатні термостати та сервоприводи на колекторі можуть використовуватися для індивідуального регулювання, але вони не повинні компенсувати помилки гідравлічного налаштування та неправильно вибрану температуру подачі.

У добре спроєктованій системі автоматика не намагається постійно відкривати та закривати всі контури. Вона плавно підтримує необхідний режим.

Коли однієї теплої підлоги може бути недостатньо

Підлогове опалення не є універсальним рішенням для будь-якої будівлі.

Додаткові опалювальні прилади можуть знадобитися, якщо:

• будинок має великі тепловтрати;
• стіни, покрівля або фундамент недостатньо утеплені;
• у приміщенні встановлено велике панорамне скління;
• активна площа підлоги сильно зменшена меблями;
• використовується покриття з високим тепловим опором;
• необхідно швидко прогрівати приміщення після тривалих перерв;
• температура поверхні обмежена вимогами до дерев’яного покриття;
• у кімнаті є великі зовнішні стіни та недостатньо вільної підлоги.

У таких ситуаціях не обов’язково повністю відмовлятися від підлогового опалення. Можна використовувати комбіновану систему.

Наприклад, тепла підлога забезпечує основну фонову потужність, а невеликий радіатор або внутрішньопідлоговий конвектор компенсує пікові втрати під час сильних морозів.

Таке рішення іноді виявляється раціональнішим, ніж спроба отримати всю необхідну потужність за рахунок надмірного підвищення температури підлоги.

Практичні висновки

Водяна тепла підлога здатна повністю замінити радіатори, але лише за виконання кількох умов.

Будинок повинен бути достатньо добре утеплений. Чим вищі тепловтрати, тим складніше передати необхідну потужність через поверхню підлоги без її перегріву.

Розрахунок виконується для кожного приміщення окремо. Не можна орієнтуватися лише на загальну площу будинку або середній показник потужності.

Враховується саме активна площа тепловіддачі. Ділянки під вбудованими меблями, ванною, кухонними тумбами та іншими масивними предметами практично не беруть участі в опаленні.

Підлогове покриття вибирається заздалегідь. Плитка, ламінат, кварцвініл та інженерна дошка мають різний тепловий опір і різні температурні обмеження.

Контури необхідно правильно спроєктувати та збалансувати. Важливі крок труби, довжина петель, витрата теплоносія, товщина стяжки та потужність циркуляційного насоса.

У приміщеннях із панорамними вікнами проводиться окрема перевірка. Іноді достатньо зменшити крок труби вздовж скління, а іноді потрібен додатковий конвектор.

Автоматика повинна враховувати інерційність системи. Найбільш стабільний результат забезпечує плавне погодозалежне регулювання, а не постійне ввімкнення та вимкнення перегрітого теплоносія.

За дотримання цих вимог водяна тепла підлога стає не просто альтернативою радіаторам. Вона створює рівномірний розподіл температури, звільняє стіни від опалювальних приладів, добре поєднується з конденсаційними котлами та тепловими насосами й забезпечує високий рівень комфорту.

Але основою результату завжди залишається розрахунок. Тепла підлога не виправить погане утеплення та не компенсує помилки проєкту лише високою температурою води. Натомість у правильно спроєктованому будинку вона здатна самостійно підтримувати комфорт навіть у найхолодніші дні.
