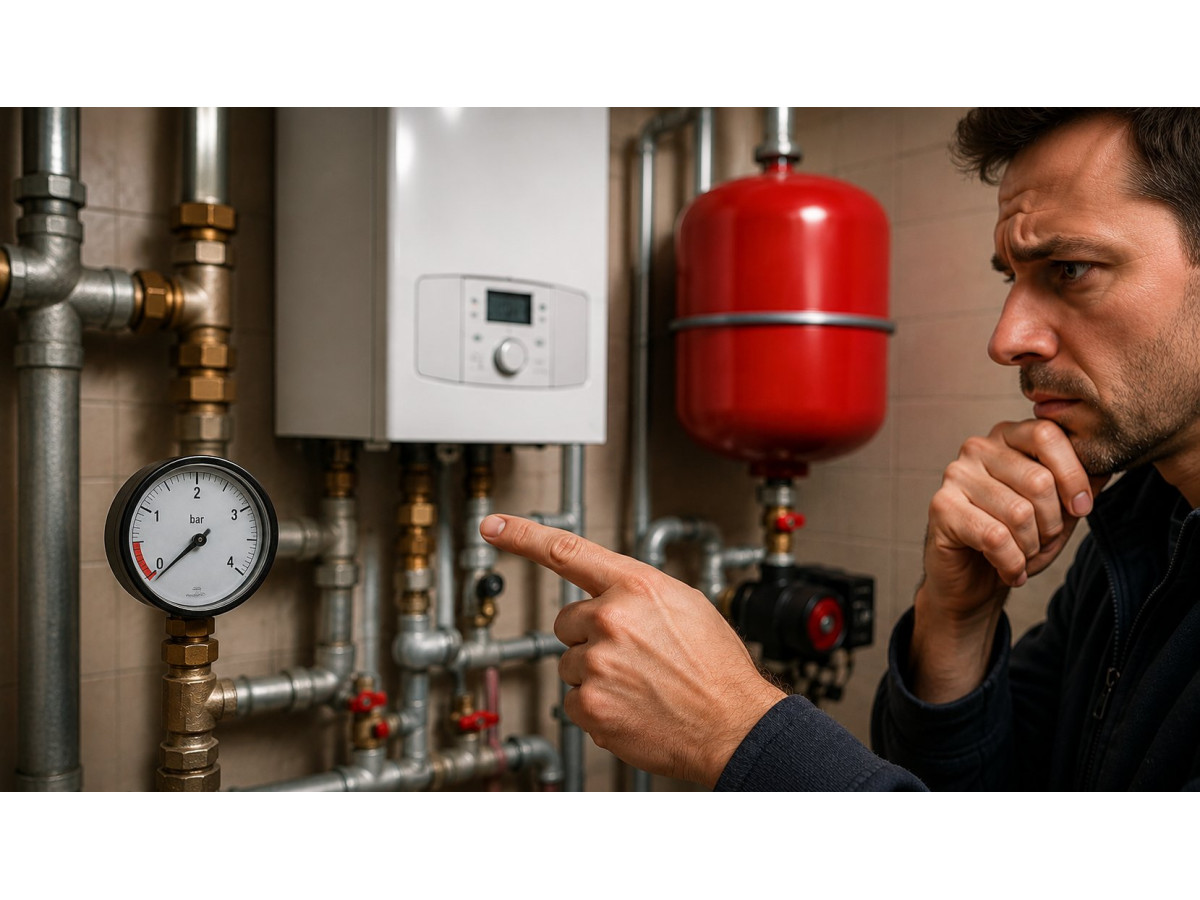

Тиск у закритій системі опалення падає до нуля: причини

Закрита система опалення: як вона працює

У сучасних приватних будинках найчастіше використовується закрита система опалення. У ній теплоносій — вода або спеціальний антифриз — циркулює по повністю герметичному контуру під певним тиском.

Головна відмінність такої системи від відкритої полягає у відсутності контакту теплоносія з атмосферою. Замість відкритого розширювального бака тут використовується мембранний розширювальний бак (експанзомат), завдання якого — компенсувати збільшення об’єму рідини під час нагрівання.

Для більшості приватних будинків нормальними вважаються такі показники тиску:

• У холодній системі: від 1,2 до 1,5 бар;
• У робочому (нагрітому) режимі: від 1,5 до 2,0 бар.

Якщо ж стрілка манометра регулярно опускається нижче норми або взагалі прямує до нуля, це вже не особливість роботи системи, а ознака несправності, яку необхідно знайти та усунути.

7 основних причин падіння тиску в системі опалення

Існує кілька типових причин, через які тиск поступово або різко знижується. Розглянемо кожну з них детальніше.

Витоки теплоносія

Це найчастіша проблема, з якою стикаються власники приватних будинків. Навіть невеликий витік здатний за кілька днів або тижнів призвести до помітного зниження тиску. При цьому вода може втрачатися як через очевидні місця, так і через приховані дефекти.

Найпоширеніші точки витоку:

• Різьбові з’єднання та фітинги. З часом ущільнювальні матеріали старіють, пересихають або втрачають еластичність. Додаткове навантаження створюють температурні розширення металу. Нерідко ситуація виглядає так: вдень система працює нормально, а вночі після охолодження з’являється мікропротікання.
• Радіаторні крани та термостатичні клапани. Ущільнювальні кільця та сальники поступово зношуються. На перших етапах витік може бути настільки незначним, що вода встигає випаровуватися, не залишаючи калюж.
• Радіатори опалення. Особливо схильні до пошкоджень сталеві панельні радіатори. Причинами можуть бути внутрішня корозія, виробничий брак, гідроудари або тривала експлуатація. Іноді з’являються мікротріщини, які практично неможливо помітити без ретельного огляду.
• Теплообмінник котла. Одна з найнеприємніших несправностей. При появі мікроскопічних свищів вода може потрапляти безпосередньо в камеру згоряння або відводитися разом із конденсатом. У результаті тиск падає, а видимих слідів протікання в будинку немає.
• Контур теплої підлоги. Якщо пошкодження сталося всередині бетонної стяжки, виявити його буває дуже складно. Для пошуку зазвичай використовують тепловізор або спеціальні методи опресування.

Характерна ознака витоку: тиск знижується плавно та рівномірно — наприклад, на 0,1–0,3 бар на добу. При цьому швидкість падіння практично не залежить від того, працює котел чи перебуває у вимкненому стані.

Несправність розширювального бака

Мембранний розширювальний бак відіграє ключову роль у роботі всієї системи опалення. Усередині нього знаходиться гумова мембрана, яка розділяє ємність на дві частини: повітряну (газову) та водяну.

З часом можуть виникати такі проблеми:

• Втрата повітря через ніпель. Навіть повністю справний бак поступово втрачає тиск у повітряній частині. Це природний процес, пов’язаний із дифузією повітря через матеріали та з’єднання. Коли повітряна подушка зменшується, бак перестає ефективно компенсувати розширення води.
• Розрив мембрани. Якщо мембрана пошкоджується, вода повністю заповнює весь об’єм бака. Перевірити це дуже просто: зніміть ковпачок із ніпеля та короткочасно натисніть на шток. Якщо замість повітря з’являється вода — мембрана пошкоджена і бак необхідно замінити.
• Недостатній об’єм бака. Поширена помилка під час проєктування системи — встановлення занадто маленького розширювального бака. Зазвичай його об’єм має становити не менше 10% від загального об’єму теплоносія в системі. Якщо ємності недостатньо, компенсувати температурне розширення води бак не зможе.

Основний симптом несправного бака: тиск різко зростає під час нагрівання і так само різко падає після охолодження. Часто при нагріванні він досягає спрацювання запобіжного клапана (3 бар), а після охолодження падає майже до нуля.

Виділення розчиненого повітря після заповнення системи

Після першого запуску або повної заміни теплоносія багато власників помічають поступове зниження тиску. У більшості випадків це нормальний процес.

Звичайна водопровідна вода містить значну кількість розчинених газів, насамперед кисню. Під час нагрівання ці гази починають активно виділятися та видалятися через автоматичні повітровідвідники, крани Маєвського або сепаратори повітря. Звільнений об’єм необхідно компенсувати водою, тому тиск поступово зменшується. Таке явище може тривати від кількох днів до кількох тижнів після заповнення системи.

Постійне завоздушення

Якщо система працює вже давно, а повітря в радіаторах з’являється знову і знову, це привід шукати несправність. Причин зазвичай дві:

• Корозійні процеси. В алюмінієвих радіаторах за певних умов може відбуватися хімічна реакція взаємодії теплоносія з металом із виділенням водню. Газ накопичується у верхніх частинах радіаторів і потребує регулярного видалення.
• Підсмоктування повітря ззовні. Під час охолодження системи тиск зменшується, і через негерметичні з’єднання (наприклад, мікротріщини в автоматичних повітровідвідниках) може відбуватися підсмоктування повітря.

Несправність запобіжного клапана

Запобіжний клапан захищає систему від аварійного підвищення тиску. Як правило, його заводське налаштування становить 3 бар.

Однак з часом усередині механізму можуть накопичуватися солі жорсткості, продукти корозії або механічні забруднення. У результаті клапан перестає повністю закриватися і починає потроху пропускати воду навіть при нормальному тиску 1,5–1,8 бар. Особливо складно виявити таку проблему, якщо злив клапана підключений безпосередньо до каналізації.

Несправний манометр

Іноді проблема існує лише на приладі. З часом манометр може забитися брудом і шламом, втратити точність вимірювання або отримати механічні пошкодження. Через це створюється хибне враження падіння тиску. При підозрі на несправність показники необхідно перевірити контрольним повіреним приладом. Якщо рідний датчик бреше, ви можете підібрати новий манометр для опалення в нашому каталозі та замінити його.

Природне зниження тиску під час охолодження

Не кожна зміна показань манометра є несправністю. Коли температура теплоносія знижується, його об’єм також зменшується. Відповідно, падає і тиск у системі.

Зниження тиску на 0,2–0,4 бар після повного охолодження опалення вважається абсолютно нормальним фізичним явищем. Якщо після повторного нагрівання тиск повертається до попередніх значень, жодних дій вживати не потрібно.

Який тиск має бути в розширювальному баку

Для правильної роботи системи необхідно коректно налаштувати тиск повітря в розширювальному баку. Існує просте правило:

P бака = P холодної системи - 0,2 бар

Тобто тиск у повітряній камері має бути приблизно на 0,2 бар нижчим за тиск заповнення холодної системи (тиск підживлення).

Приклад:

Якщо систему планується заповнити в холодному стані до 1,5 бар, то в повітряній камері порожнього, відсіченого від системи бака необхідно встановити тиск:

1,5 - 0,2 = 1,3 бар

Саме при такому співвідношенні розширювальний бак працюватиме максимально ефективно, залишаючи необхідний запас ходу для мембрани.

Як часто потрібно перевіряти та підкачувати розширювальний бак

Профілактика займає лише кілька хвилин і дозволяє уникнути серйозних несправностей у розпал зими. Рекомендований графік обслуговування виглядає так:

• Планова перевірка: не рідше одного разу на рік. Найкращий час — кінець літа або початок осені, безпосередньо перед початком опалювального сезону.
• Після встановлення нового обладнання: через 2–3 тижні після першого запуску системи бажано повторно перевірити тиск повітря, щоб переконатися, що ніпель не підтікає.
• При появі симптомів: перевірку необхідно виконувати одразу, якщо тиск почав «стрибати» під час увімкнення та вимкнення пальника котла.

Покрокова інструкція: як правильно підкачати розширювальний бак

Важливе правило

Підкачувати бак за наявності тиску води в системі не можна. В іншому випадку манометр насоса показуватиме тиск стиснутої води, а не повітря в баку.

• Крок 1. Зупиніть котел. Вимкніть обладнання та дочекайтеся повного охолодження теплоносія.
• Крок 2. Відсікайте бак від системи. Якщо бак вбудований у котел, перекрийте крани подачі та зворотної лінії під котлом. Для зовнішнього бака перекрийте встановлені перед ним відсічні крани.
• Крок 3. Скиньте тиск води. Відкрийте зливний кран на котлі (або на гідровузлі бака) і повністю стравіть воду доти, доки манометр системи не покаже 0 бар. Зливний кран залиште відкритим.
• Крок 4. Підключіть насос. Приєднайте автомобільний або велосипедний насос із манометром до ніпеля бака. Під час початку підкачування з відкритого зливного крана може знову почати виходити вода — це мембрана розправляється і витісняє залишки рідини з бака. Це нормально.
• Крок 5. Накачайте повітря. Продовжуйте підкачування доти, доки вода повністю не перестане виходити зі зливного отвору, а манометр насоса не зафіксує необхідне значення (наприклад, 1,3 бар).
• Крок 6. Закрийте злив. Після налаштування тиску повітря перекрийте зливний кран.
• Крок 7. Заповніть систему. Відкрийте всі перекриті у Кроці 2 крани та через кран підживлення відновіть тиск у системі до робочого значення (1,5 бар на холодному теплоносії).
• Крок 8. Запустіть котел. Після запуску проконтролюйте зміну тиску під час нагрівання. Стрілка повинна підніматися дуже плавно та незначно (у межах 0,2–0,3 бар).

Коротка таблиця діагностики

Причина	Як проявляється (симптоми)	Що робити
Витік у трубах або радіаторах	Тиск повільно і постійно знижується.	Перевірити з’єднання, замінити прокладки, виконати пошук прихованих витоків.
Протікання теплообмінника котла	Тиск падає без видимих слідів води на підлозі.	Діагностика котла профільним майстром, ремонт або заміна теплообмінника.
Недостатній тиск у баку	Тиск сильно зростає під час нагрівання і падає до нуля при охолодженні.	Обслугувати розширювальний бак (підкачати повітря за інструкцією).
Розрив мембрани	При короткочасному натисканні на ніпель бака виходить вода.	Повна заміна бака (або мембрани, якщо фланець розбірний).
Виділення розчиненого повітря	Тиск падає лише перші тижні після заповнення новою водою.	Періодичне підживлення системи до повного видалення газів.
Несправний запобіжний клапан	З’являються краплі або підтікання біля зливної трубки клапана.	Промити (провернути ковпачок) або замінити клапан.
Несправний манометр	Некоректні, застиглі або хаотичні показання приладу.	Перевірити контрольним приладом і замінити штатний манометр.
Природне охолодження системи	Тиск знижується лише після повного охолодження будинку та відновлюється при нагріванні.	Фізична норма. Жодних дій не потрібно.

У більшості випадків регулярне падіння тиску пов’язане або з мікровитоком теплоносія, або з втратою повітря в розширювальному баку. Саме ці дві причини становлять до 90% усіх звернень до сервісних служб.

Якщо вам доводиться відкривати кран підживлення частіше одного разу на кілька місяців — це привід для повноцінної діагностики. Справна закрита система здатна стабільно утримувати робочий тиск протягом усього опалювального сезону. Щорічна перевірка розширювального бака перед холодами — найпростіший і найнадійніший спосіб гарантувати тепло та спокій у домі.
