Поліпропіленові труби для води та опалення: як вибрати відповідний тип

Поліпропіленові труби широко застосовуються у внутрішніх системах холодного та гарячого водопостачання, а також опалення. Вони не схильні до звичайної корозії металу, мають гладку внутрішню поверхню, порівняно прості в монтажі та за дотримання розрахункових умов здатні служити десятиліттями.

Однак написи PP-R, PP-RCT, PN20 або PN25 самі по собі ще не означають, що конкретну трубу можна без обмежень використовувати для гарячого водопостачання або опалення. Під час вибору необхідно враховувати матеріал, товщину стінки, клас експлуатації, допустимий робочий тиск за заданої температури та конструкцію труби.

Що означає маркування поліпропіленової труби

Насамперед варто звернути увагу на тип матеріалу.

PP-R — рандом-сополімер поліпропілену, один із найпоширеніших матеріалів для труб холодного та гарячого водопостачання й опалення.

PP-RCT — сучасніший різновид термостійкого поліпропілену з покращеною тривалою міцністю за підвищених температур. Завдяки цьому виробник може отримати необхідні робочі характеристики за меншої товщини стінки або збільшити прохідний переріз труби.

Зустрічаються також PP-H і PP-B, однак сфера їх застосування залежить від конструкції та призначення конкретного виробу. Тому вибирати трубу лише за словом «поліпропілен» не можна.

Клас експлуатації

Для систем ГВП та опалення клас експлуатації часто інформативніший за звичне маркування PN.

Відповідно до прийнятої класифікації використовуються такі основні класи:

• клас ХВ — холодне водопостачання, розрахункова температура 20 °C;
• клас 1 — гаряче водопостачання з розрахунковою температурою 60 °C;
• клас 2 — гаряче водопостачання з розрахунковою температурою 70 °C;
• клас 4 — високотемпературне підлогове та низькотемпературне радіаторне опалення;
• клас 5 — високотемпературне радіаторне опалення.

При цьому клас не можна сприймати як вказівку на одну постійну робочу температуру.

Наприклад, для класу 5 розрахунковий режим включає роботу за кількох температур, зокрема тривалу експлуатацію при 80 °C, короткочасну роботу при 90 °C та аварійне підвищення до 100 °C протягом обмеженого часу.

Саме поєднання температури та тривалості її впливу використовується під час розрахунку ресурсу труби.

Що означає PN

Маркування PN10, PN16, PN20 або PN25 традиційно використовується для позначення номінального тиску трубопроводу за нормальних температурних умов.

Але тут виникає одна з найпоширеніших помилок.

PN25 не означає, що труба здатна десятиліттями працювати під тиском 25 бар і за температури 80–90 °C.

При нагріванні тривала міцність поліпропілену зменшується. Наскільки саме — залежить від:

• типу матеріалу, наприклад PP-R або PP-RCT;
• товщини стінки;
• SDR або серії S;
• температури;
• передбачуваного строку експлуатації;
• класу застосування.

Тому для опалення правильніше дивитися не на один напис PN, а на таблицю допустимих робочих параметрів виробника.

Наприклад, труба, маркована PN20 за нормальної температури, під час тривалої експлуатації у високотемпературній системі може мати допустимий робочий тиск у кілька разів нижчий за номінальний. Конкретне значення необхідно визначати за документацією саме цієї труби.

Що означає SDR

SDR — відношення зовнішнього діаметра труби до товщини її стінки.

Чим менше SDR, тим за однакового зовнішнього діаметра товстіша стінка.

Наприклад:

• SDR 11 — порівняно тонка стінка;
• SDR 7,4 — товстіша;
• SDR 6 — ще товстіша.

Але безпосередньо порівнювати за SDR коректно насамперед вироби з одного матеріалу. PP-RCT завдяки більшій тривалій міцності може мати іншу розмірну серію за тих самих розрахункових умов, що й звичайний PP-R.

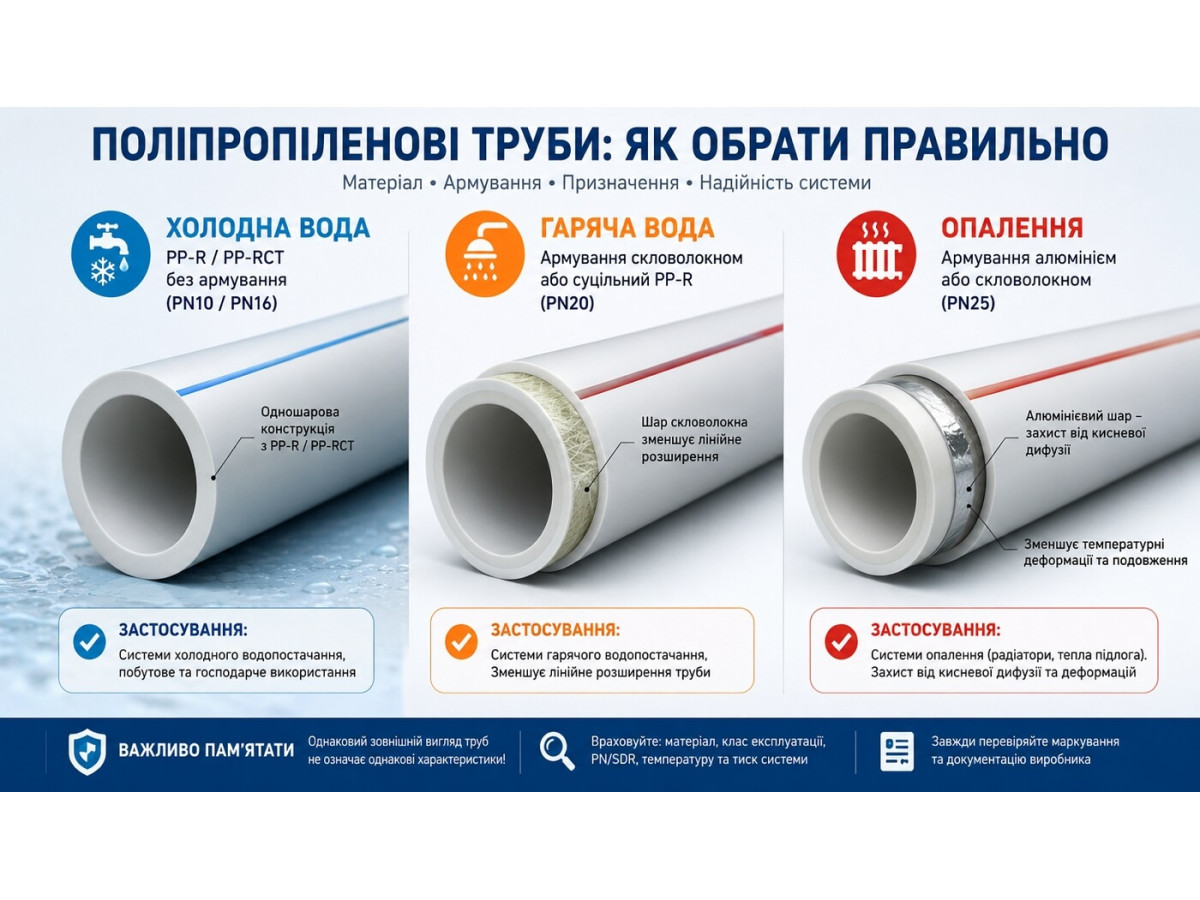

Які труби вибрати для холодної води

Холодне водопостачання — найбільш щадний режим для поліпропілену. Постійного впливу високої температури тут немає, тому армування зазвичай не потрібне.

Для ХВП найчастіше застосовують неармований PP-R або PP-RCT, розрахований на тиск конкретної системи.

Не варто автоматично купувати найбільш товстостінну трубу «із запасом». За однакового зовнішнього діаметра збільшення товщини стінки зменшує внутрішній прохідний переріз, а отже, може збільшувати гідравлічний опір.

Тому діаметр труби слід вибирати з урахуванням необхідної витрати води.

Які труби підходять для гарячого водопостачання

Головна особливість поліпропілену на гарячій воді — помітне температурне розширення.

Коефіцієнт лінійного розширення звичайного неармованого PP-R становить орієнтовно близько 0,15 мм/(м·°C).

Тому десятиметрова ділянка труби при збільшенні температури, наприклад, на 50 °C теоретично може подовжитися приблизно на:

0,15 × 10 × 50 = 75 мм.

Якщо довгу ділянку жорстко закріпити й не передбачити можливості переміщення, труба може вигинатися, створювати навантаження на кріплення та з’єднання.

Тому для ГВП часто використовують труби зі зменшеним температурним розширенням.

Армування скловолокном

Під поширеною назвою «армування скловолокном» зазвичай мають на увазі багатошарову трубу з проміжним композиційним шаром.

Її переваги:

• менше температурне розширення порівняно зі звичайним PP-R;
• відсутність металевої фольги;
• зручна підготовка до зварювання;
• порівняно простий монтаж.

Для більшості побутових систем гарячого водопостачання якісна труба PP-R або PP-RCT з композиційним шаром є практичним рішенням.

Однак скловолоконний шар сам по собі не слід автоматично вважати кисневим бар’єром для системи опалення.

Армування алюмінієм

Конструкція труб з алюмінієвою фольгою буває різною, і саме від неї залежить технологія підготовки до зварювання.

Зовнішній алюмінієвий шар

Якщо фольга знаходиться безпосередньо під тонким зовнішнім шаром поліпропілену або практично зовні труби, перед зварюванням її знімають спеціальним шейвером на глибину входження труби у фітинг.

Це необхідно для того, щоб зварювалися саме поліпропіленові поверхні труби та фітинга.

Алюмінієвий шар усередині стінки

У деяких трубах фольга розташована глибше між шарами поліпропілену.

Для частини таких конструкцій виробник передбачає обробку торцювачем. Інструмент видаляє алюмінієвий шар із торця на невелику глибину, завдяки чому під час зварювання полімер закриває край фольги.

Це запобігає безпосередньому контакту алюмінію з теплоносієм і знижує ризик пошкодження або розшарування багатошарової конструкції.

Труби без обов’язкового зачищення

Існують багатошарові труби, конструкція яких допускає зварювання без шейвера або торцювача. Це може залежати від розташування алюмінію, способу з’єднання шарів і технології виробника.

Тому правило тут просте:

спосіб підготовки труби визначає не продавець і не монтажник «за звичкою», а інструкція виробника конкретної системи.

Які поліпропіленові труби підходять для опалення

У системі опалення на трубу одночасно впливають висока температура та внутрішній тиск. Крім того, необхідно враховувати температурне розширення, режим роботи котла та можливі короткочасні перегріви.

Тому для радіаторного опалення слід вибирати трубу, яка прямо дозволена виробником для потрібного класу експлуатації та розрахункового тиску.

Для високотемпературного радіаторного опалення це, як правило, відповідність класу 5.

Але навіть тут напис PN25 сам по собі нічого не гарантує.

Дві труби PN25, виготовлені з різних матеріалів і такі, що мають різну конструкцію, можуть суттєво відрізнятися за допустимими параметрами тривалої експлуатації.

Особливо уважно слід ставитися до використання поліпропілену в централізованому опаленні. Реальні тиск, температура, гідравлічні удари та аварійні режими конкретної мережі можуть виявитися жорсткішими за умови, на які розрахована пластикова система.

Якщо параметри мережі перевищують характеристики труби, краще вибрати інший матеріал.

Чи потрібен кисневий бар’єр

Полімерні труби тією чи іншою мірою можуть пропускати молекулярний кисень через стінку.

У закритих системах опалення надходження кисню в теплоносій небажане, оскільки він сприяє корозії:

• сталевих котлів і теплообмінників;
• сталевих панельних радіаторів;
• насосів;
• інших металевих деталей системи.

Суцільний алюмінієвий шар може виконувати функцію ефективного газового бар’єра.

Однак твердження, що будь-яка система радіаторного опалення обов’язково повинна виконуватися лише з поліпропілену з алюмінієм, було б надто категоричним.

Необхідно враховувати вимоги виробника котла та інших компонентів системи.

Якщо для обладнання задано обмеження киснепроникності труб, слід вибирати систему з підтвердженим кисневим бар’єром, а не просто орієнтуватися на наявність слова AL у маркуванні.

Чи можна робити теплу підлогу з поліпропілену

Технічно зібрати контур із PP-R можливо, але практично для звичайної водяної теплої підлоги це невдале рішення.

Поліпропілен досить жорсткий і погано підходить для формування довгих петель. Крім того, при такому укладанні знадобиться велика кількість зварних з’єднань.

А з’єднання всередині стяжки бажано взагалі виключити.

Тому теплу підлогу зазвичай роблять із довгомірної гнучкої труби:

PEX, PE-RT або багатошарових труб, призначених для підлогового опалення.

Один опалювальний контур намагаються прокладати суцільним відрізком від колектора до колектора.

За необхідності обмеження проникнення кисню застосовують труби з відповідним бар’єрним шаром, наприклад EVOH.

Зведена таблиця

Призначення	Що зазвичай застосовують	Армування	На що дивитися
Холодна вода	PP-R / PP-RCT	Зазвичай не потрібне	Клас ХВ, тиск, SDR/S, діаметр
Гаряча вода	PP-R / PP-RCT	Композит або алюміній	Клас 1/2, тиск, розширення
Низькотемпературне опалення	PP-R / PP-RCT	Композит / алюміній	Клас 4, тиск, температура
Радіаторне опалення	PP-R / PP-RCT	Композит / алюміній	Клас 5 і розрахунковий тиск
Система з вимогами щодо кисню	Труба з підтвердженим бар’єром	AL або інший бар’єр	Киснепроникність
Тепла підлога	PEX / PE-RT та аналогічні труби	EVOH за необхідності	Температура, тиск, бар’єр

Як враховувати температурне розширення

Навіть армована поліпропіленова труба змінює довжину при нагріванні. Відрізняється лише величина цієї зміни.

Для розрахунку необхідно знати:

• довжину ділянки;
• температуру під час монтажу;
• максимальну робочу температуру;
• коефіцієнт лінійного розширення конкретної труби.

Після цього визначають, чи достатньо природної компенсації на поворотах, чи знадобляться спеціальні компенсаційні ділянки.

Тому універсальне правило на кшталт «встановлювати П-подібний компенсатор через кожні 3–5 метрів» застосовувати неправильно.

Для одного трубопроводу компенсацію забезпечить зміна напрямку траси, а для іншого знадобиться спеціальний компенсатор і правильно розташовані нерухомі та ковзні опори.

Чи варто купувати труби та фітинги одного виробника

Для відповідальних систем бажано використовувати труби та фітинги як єдину систему одного виробника.

Річ не лише у складі поліпропілену. Виробник спільно розраховує:

• розміри труби та розтруба фітинга;
• виробничі допуски;
• глибину зварювання;
• час нагрівання;
• технологію з’єднання.

Типова температура нагрівального елемента апарата для розтрубного зварювання PP становить близько 260 °C, але необхідний час прогрівання залежить від діаметра, конструкції труби, температури навколишнього середовища та вимог виробника.

Особливо важливо дотримуватися фірмової технології для багатошарових труб з алюмінієм.

Колір труби нічого не говорить про її якість

Білий, сірий, зелений, синій або інший колір сам по собі не визначає призначення труби.

За кольором не можна достовірно визначити:

• допустимий тиск;
• робочу температуру;
• клас експлуатації;
• наявність кисневого бар’єра;
• строк служби.

Тому вибирати трубу потрібно за маркуванням і технічною документацією, а не за кольором або впізнаваністю зовнішнього вигляду.

Головне правило вибору

Для холодної води зазвичай достатньо якісного неармованого PP-R або PP-RCT, розрахованого на тиск конкретної системи.

Для гарячої води особливо важливо враховувати температурне розширення, тому на довгих ділянках зручні труби з композиційним або алюмінієвим шаром.

Для опалення потрібно дивитися насамперед на клас експлуатації, матеріал труби та допустимий розрахунковий тиск, а не просто шукати найбільш товсту трубу з написом PN25.

А для багатошарових труб з алюмінієм слід суворо дотримуватися технології виробника: одна конструкція потребує шейвера, інша — торцювача, а третя може взагалі не потребувати додаткової обробки перед зварюванням.

Саме відповідність труби реальному режиму експлуатації та правильний монтаж визначають надійність системи набагато точніше, ніж одна цифра PN на її поверхні.
