Як вибрати сталевий радіатор: розшифровка типів 10–33 та розрахунок потужності під низькі температури

Сталеві панельні радіатори широко застосовуються у приватних будинках, квартирах з автономним опаленням, офісах і комерційних приміщеннях. Їх обирають за доступну вартість, акуратний зовнішній вигляд, невелику глибину та високу тепловіддачу.

Ще одна важлива перевага таких приладів — низька теплова інерція. Усередині радіатора знаходиться відносно мало води, тому він швидко нагрівається після запуску котла і швидко реагує на закриття термостатичного клапана. Це особливо важливо в сучасних системах опалення з погодозалежною автоматикою та кімнатними термостатами.

Перед покупкою необхідно розібратися, що означають позначення «Тип 10», «Тип 11», «Тип 21», «Тип 22» або «Тип 33». Від цих цифр залежать конструкція, глибина, тепловіддача та умови застосування радіатора.

Крім того, недостатньо підібрати прилад лише за площею кімнати. Паспортна потужність радіатора залежить від температури теплоносія, тому одна й та сама модель у стандартній системі з режимом 75/65 °C і в низькотемпературній системі (55/45 °C) буде віддавати зовсім різну кількість тепла.

Де можна встановлювати сталеві панельні радіатори

Найкраще саме сталеві панельні радіатори підходять для закритих автономних систем опалення:

• приватних будинків і таунхаусів;
• квартир з індивідуальним газовим або електричним котлом;
• житлових комплексів з автономною даховою/придаховою котельнею;
• офісів і комерційних об’єктів із власною котельнею.

Робочий тиск більшості моделей знаходиться в межах 6–10 бар (в окремих посилених серій — до 13 бар). Точні значення завжди вказуються в технічному паспорті конкретного приладу.

Обмеження щодо експлуатації: Встановлювати сталеві панелі в систему центрального опалення (ЦО) старого багатоповерхового фонду вкрай не рекомендується.

У старих мережах ЦО можливі:

• перевищення робочого тиску та гідроудари;
• хімічно агресивний або забруднений абразивом теплоносій;
• регулярні сезонні зливи води із завоздушуванням системи.

Потрапляння кисню при зливі води провокує прискорену внутрішню корозію сталі. З цієї причини панельні радіатори ідеально працюють лише в герметичній, постійно заповненій підготовленою водою системі.

Як влаштований сталевий панельний радіатор

Основу радіатора становить нагрівальна панель. Вона виготовляється з двох штампованих сталевих листів (товщиною 1,1–1,25 мм), зварених між собою суцільним швом по контуру та точковим зварюванням у місцях каналів.

Після зварювання всередині панелі утворюється система вертикальних і горизонтальних каналів, через які циркулює нагріта вода.

Для збільшення потужності до панелі з внутрішнього боку може приварюватися конвекторне оребрення — П-подібний гофрований сталевий лист.

Гаряче повітря (вихід угору)

▲

Конвекторне оребрення

(повітря нагрівається, проходячи між пластинами)

▲

Холодне повітря (забір знизу)

Приміщення прогрівається одразу двома способами:

1. Теплове випромінювання від передньої та задньої поверхонь панелей.
2. Конвекція — рух нагріваного повітря крізь внутрішнє оребрення.

Чим більше панелей і конвекторних пластин знаходиться всередині приладу, тим вища його потужність, але водночас збільшуються глибина, вага та площа накопичення пилу.

Популярні бренди: Kermi, Purmo, Korado, Buderus, Stelrad, Prado, Lidea. Конструктивно вони схожі, тому що виробляються за єдиним стандартом EN 442.

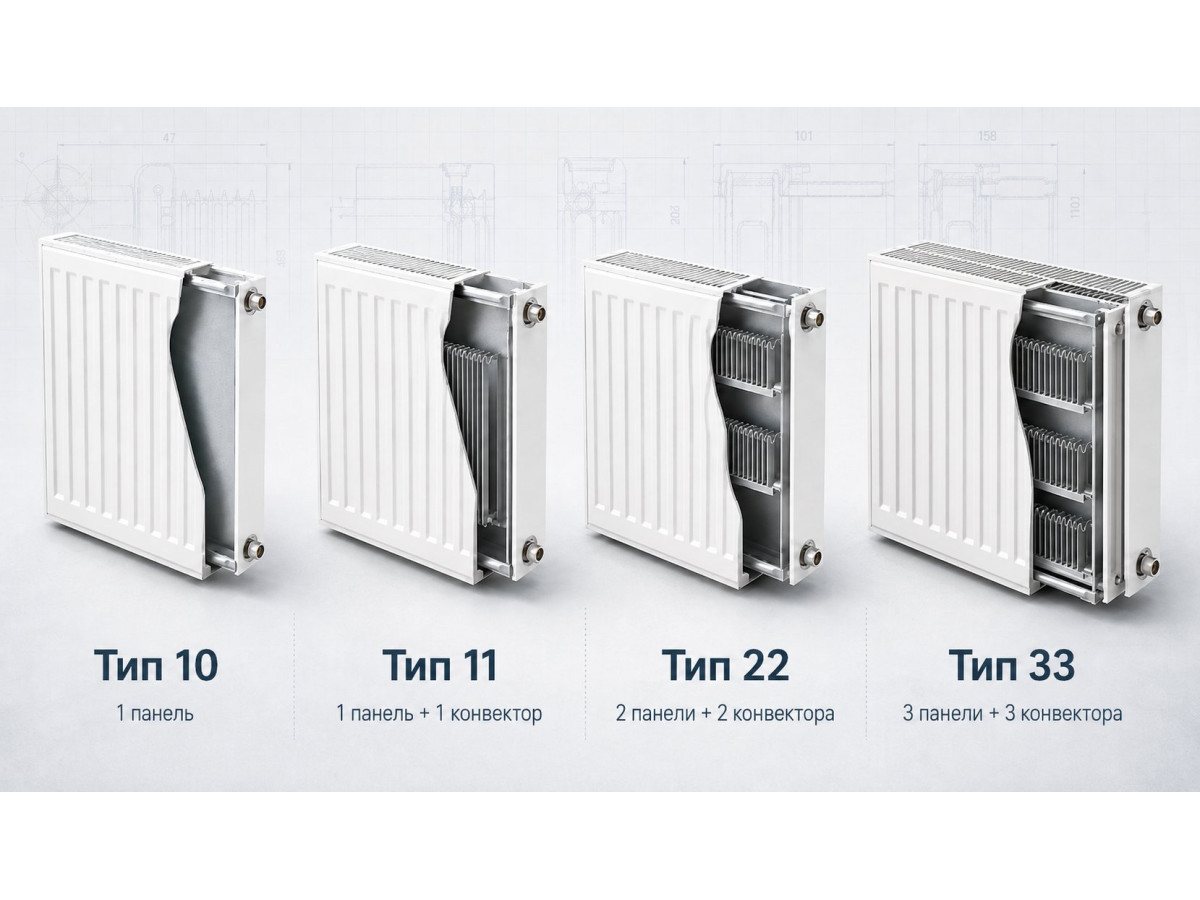

Що означають цифри в типі радіатора

Маркування складається з двозначного числа (10, 11, 20, 21, 22, 33):

• Перша цифра — кількість водяних нагрівальних панелей.
• Друга цифра — кількість рядів конвекторного оребрення.

Чим більше панелей і оребрення, тим вища тепловіддача радіатора за однакових довжини та висоти, але тим він глибший.

Зверніть увагу: Не плутайте Тип 21 і Тип 12.

• Тип 21: 2 водяні панелі + 1 ряд оребрення між ними.
• Тип 12: 1 водяна панель + 2 ряди оребрення (трапляється рідко).

Детальний розбір типів

Тип 10 (1 панель, 0 конвекторів)

• Глибина: ≈ 45–50 мм.
• Особливості: Найбільш тонкий «гігієнічний» радіатор без внутрішнього оребрення та верхньо-бічних решіток. Віддає тепло переважно випромінюванням.
• Застосування: Лікарні, дитячі садки, санвузли, приміщення з високими вимогами до гігієни та мінімумом пилу.

Тип 11 (1 панель, 1 конвектор)

• Глибина: ≈ 60–65 мм.
• Особливості: Однорядний плоский радіатор з високою конвекцією.
• Застосування: Вузькі коридори, кухні, невеликі кімнати, неглибокі ніші під вікнами.

Тип 20 (2 панелі, 0 конвекторів)

• Глибина: ≈ 65–80 мм.
• Особливості: Посилений гігієнічний варіант. Дві нагрівальні панелі забезпечують хорошу потужність без утворення важкодоступних для прибирання пилових зон.
• Застосування: Медичні кабінети, алергоцентри, чисті виробництва.

Тип 21 (2 панелі, 1 конвектор)

• Глибина: ≈ 70–90 мм.
• Особливості: Конвектор розташований між двома панелями. Компроміс між товщиною та тепловіддачею.
• Застосування: Житлові кімнати та кухні з невеликим відступом від стіни.

Тип 22 (2 панелі, 2 конвектори)

• Глибина: ≈ 100–110 мм.
• Особливості: Найбільш популярний і універсальний тип. Ідеальний баланс за вартістю, глибиною та високою тепловою потужністю.
• Застосування: Спальні, вітальні, дитячі кімнати, офіси.

Тип 33 (3 панелі, 3 конвектори)

• Глибина: ≈ 150–165 мм.
• Особливості: Трирядний надпотужний прилад. Займає максимальну глибину, але дає максимум тепла за обмеженої довжини стіни.
• Застосування: Кутові кімнати, приміщення з панорамним склінням, низькотемпературне опалення.

Порівняльна таблиця типів

Тип	Панелей	Конвекторів	Орієнтовна глибина	Відносна потужність*	Основна сфера застосування
10	1	0	45–50 мм	100%	Медицина, санвузли, чисті зони
11	1	1	60–65 мм	~140–150%	Вузькі ніші, проходи, коридори
20	2	0	65–80 мм	~120–130%	Потужне гігієнічне опалення
21	2	1	70–90 мм	~170–190%	Обмежена глибина встановлення
22	2	2	100–110 мм	~220–250%	Основний вибір для житла та офісів
33	3	3	150–165 мм	~300–340%	Високі тепловтрати, вузькі простінки

*За однакової довжини та висоти приладу відносно Типу 10.

Літери в маркуванні: способи підключення

• Бічне підключення (С / Compact / FKO): Має 4 бічні патрубки (1/2"). Дозволяє підключати прилад збоку, діагонально або знизу-вниз. Діагональна схема — найбільш ефективна для радіаторів завдовжки від 1,2 м.
• Нижнє підключення (V / Ventil / VK / FKV): Має нижні патрубки та вбудований термостатичний вентиль. Підведення труб виходить із підлоги або стіни під радіатором.

Приклад розшифрування: Kermi FKO 22 0510

• FKO — бічне підключення;
• 22 — Тип 22 (2 панелі, 2 конвектори);
• 05 — висота 500 мм;
• 10 — довжина 1000 мм (1 метр).

Розрахунок необхідної потужності

1. Спрощений розрахунок за площею

Для стандартного приміщення з нормальним утепленням і стелями до 2,7 м:

Формула: Q = S × 100

де Q — орієнтовна необхідна потужність (Вт), S — площа приміщення (м²), 100 — базова норма потужності (Вт/м²).

Приклад: Для кімнати 18 м²:

Q = 18 × 100 = 1800 Вт (1,8 кВт).

2. Уточнений розрахунок із коефіцієнтами

Для приміщень із нестандартною конфігурацією:

Формула: Q = S × 100 × K1 × K2 × K3 × K4

• Кількість зовнішніх стін (K1): 1 стіна — 1,0; 2 стіни (кутова) — 1,2; 3 стіни — 1,3.
• Орієнтація за сторонами світу (K2): південь/захід — 1,0; північ/схід — 1,1.
• Якість скління (K3): енергоефективний склопакет — 0,85; стандартний двокамерний — 1,0; старе скління — 1,27.
• Висота стель (K4): до 2,7 м — 1,0; 3,0 м — 1,1; 3,5 м — 1,15; 4,0 м — 1,2.

Вплив температурного режиму (Δt)

Паспортна потужність радіаторів у каталогах європейських брендів вказується за стандартом EN 442 для високотемпературного режиму 75/65/20 °C (подача / зворотка / повітря).

Температурний напір (Δt) для цього режиму дорівнює 50 °C:

Формула: Δt = (Tподачі + Tзворотки) / 2 − Tповітря = (75 + 65) / 2 − 20 = 50 °C

Що відбувається в низькотемпературних системах?

Сучасні конденсаційні котли та теплові насоси працюють в економічному режимі 55/45/20 °C. У цьому випадку:

Δt = (55 + 45) / 2 − 20 = 30 °C

При зниженні температурного напору з 50 °C до 30 °C фактична тепловіддача приладу падає майже у два рази.

Формула перерахунку реальної потужності:

Qфакт = Qпасп × (Δtфакт / 50)^1,3

Для режиму 55/45/20 °C коефіцієнт зниження становитиме:

(30 / 50)^1,3 ≈ 0,51

Приклад вибору радіатора для низькотемпературного режиму

Якщо розрахункові тепловтрати кімнати становлять 2000 Вт, а ваша система працює при 55/45 °C, то необхідна паспортна потужність приладу за каталогом має становити:

Qпасп.потр. = 2000 / 0,51 ≈ 3920 Вт

Як компенсувати падіння тепловіддачі:

• вибрати радіатор більший за довжиною або висотою;
• перейти з Типу 11 на Тип 22 або з Типу 22 на Тип 33;
• встановити додатковий опалювальний прилад.

Правила розміщення та габарити

   ВІКОННИЙ ПРОРІЗ

                  │

   [ 80–120 мм зазор ]

 │

РАДІАТОР ОПАЛЕННЯ

 (50–75% ширини вікна)

             │

[ 100–120 мм зазор ]

│

═══════════

(Підлога)

1. Перекриття вікна: Довжина радіатора має становити 50–75% ширини віконного прорізу. Це створює ефективну теплову завісу, перехоплюючи низхідний потік холодного повітря від скла.
2. Зазор від підлоги: 100–120 мм (менше 80 мм ускладнить вхідний конвекційний потік).
3. Зазор до підвіконня: 80–120 мм (занадто близьке розташування підвіконня перекриє вихід гарячого повітря).
4. Зазор від стіни: 30–50 мм (визначається штатним кронштейном).

Резюме

• Перша цифра маркування — кількість водяних панелей, друга — кількість конвекторних пластин.
• Тип 22 — універсальний стандарт для більшості житлових кімнат.
• Типи 10 і 20 — ідеальні для приміщень із вимогами до гігієни (легко мити).
• Тип 33 — використовується за обмеженої довжини простінка або за низьких температур теплоносія.
• Завжди перераховуйте паспортну потужність радіатора на реальний температурний графік вашої котельні.
