Колектор, або розподільна гребінка, — один з основних вузлів водяної теплої підлоги. Його завдання — не нагрівати приміщення, а розподіляти теплоносій між окремими петлями, забезпечувати їх гідравлічне балансування та за необхідності дозволяти автоматично регулювати температуру в різних кімнатах.
Тому під час вибору колектора важливий не лише матеріал корпусу. Не менше значення мають пропускна здатність, якість клапанів і витратомірів, робочий тиск і температура, тип ущільнень, можливість встановлення сервопривода та сумісність із використовуваним теплоносієм.
З чого складається колектор теплої підлоги
У типовій системі використовуються дві гребінки — подавальна та зворотна.
- Подавальна гребінка: найчастіше оснащується витратомірами (ротаметрами). Вони дозволяють візуально контролювати витрату теплоносія (у літрах за хвилину) через кожну петлю та виконувати гідравлічне балансування системи. У багатьох сучасних колекторах витратоміри розташовуються на подачі, однак це не універсальне правило: конструкція залежить від виробника, тому орієнтуватися потрібно на схему конкретної моделі.
- Зворотна гребінка: зазвичай містить регулювальні (термостатичні) клапани. Заводські ручні ковпачки на них використовують для перекриття контурів під час пусконалагодження, а потім замінюють на електротермічні сервоприводи, зв’язавши їх із кімнатними термостатами для автоматичного покімнатного керування.
Також колекторний блок може комплектуватися:
- автоматичними або ручними повітровідвідниками;
- кранами для заповнення та зливу системи;
- відсічними запірними кранами;
- термометрами та манометром;
- монтажними кронштейнами з віброгасними вставками;
- насосно-змішувальним вузлом.
Важливо: Манометр і змішувальний вузол потрібні далеко не кожній системі, тому вважати їх обов’язковою частиною якісного колекторного блока неправильно.
Для чого потрібен насосно-змішувальний вузол
Сам колектор температуру води не знижує. Якщо до теплої підлоги надходить теплоносій з температурою вище необхідної, використовується окремий змішувальний вузол.
Наприклад, котловий контур працює при 60–70 °C, тоді як для підлогового опалення зазвичай потрібна значно нижча температура (30–45 °C). Якщо ж джерелом тепла є сучасний низькотемпературний конденсаційний котел або тепловий насос, що працює відразу в режимі теплої підлоги, окремий змішувальний вузол не потрібен.
Підключення труб: що таке Євроконус
У багатьох європейських колекторах для підключення петель використовується з’єднання G 3/4" Eurocone (3/4" Євроконус). Саме таке рішення застосовується на колекторах більшості провідних брендів (Uponor, Rehau, Oventrop, Danfoss).
До гребінки приєднується відповідний обтискний фітинг-адаптер під конкретний тип і розмір труби — наприклад, 16×2.0, 17×2.0 або 20×2.0 мм. Герметизація відбувається за рахунок конусної геометрії з’єднувача та EPDM-ущільнень, тому підмотування (льон, ФУМ-стрічка) на самому Євроконусі не використовується.
Латунні колектори
Латунь багато десятиліть використовується в опалювальній арматурі. За хорошої якості сплаву та правильної експлуатації латунний колектор здатний надійно працювати десятиліттями.
- Переваги: висока механічна міцність, стійкість до гідроударів, точна механічна обробка різьб і клапанних сідел, а також величезний вибір арматури та запчастин.
- Нюанси сплаву: головний ризик — знецинкування (вимивання цинку зі структури сплаву в агресивній воді з високим вмістом кисню). Під час вибору важливо відрізняти звичайну сантехнічну латунь від DZR-сплавів, стійких до знецинкування (наприклад, марка CW602N або спеціалізована CW617N від перевірених європейських заводів).
- Нікелювання: зовнішнє нікелеве покриття захищає корпус від окиснення та надає естетичного вигляду, але не є показником якості внутрішніх робочих каналів.
Колектори з нержавіючої сталі
Нержавіюча сталь (найчастіше марки AISI 304, рідше AISI 316) — один із найпопулярніших матеріалів для сучасних колекторів.
- Переваги: висока корозійна стійкість і механічна міцність. Завдяки тонкій стінці суцільнотягнутої труби нержавіючі колектори часто мають більший внутрішній прохідний переріз порівняно з литими металевими аналогами.
- Обмеження: пропускна здатність (Kvs) колектора в зборі визначається не лише корпусом, а й конструкцією вбудованих клапанів і відводів. Крім того, у бюджетних моделей слабким місцем можуть бути зварні шви відводів, чутливі до міжкристалітної корозії.
Полімерні (інженерні) колектори
Не слід плутати кустарні гребінки з поліпропіленових (PPR) трійників і професійні заводські модульні блоки з армованого поліаміду (PA) або PPSU (наприклад, Uponor Vario PLUS).
- Переваги: абсолютна стійкість до електрохімічної корозії та низька теплопровідність матеріалу. Низька теплопровідність знижує ризик утворення конденсату на корпусі під час роботи системи в режимі поверхневого охолодження в літній період.
- Модульність: можливість легко збирати гребінку на необхідну кількість контурів (від 1 до 12+) з базових секцій.
- Обмеження: затягування фітингів потребує суворого дотримання рекомендованого виробником моменту (зазвичай не більше 30–35 Н·м, щоб уникнути пошкодження пластикових різьб).

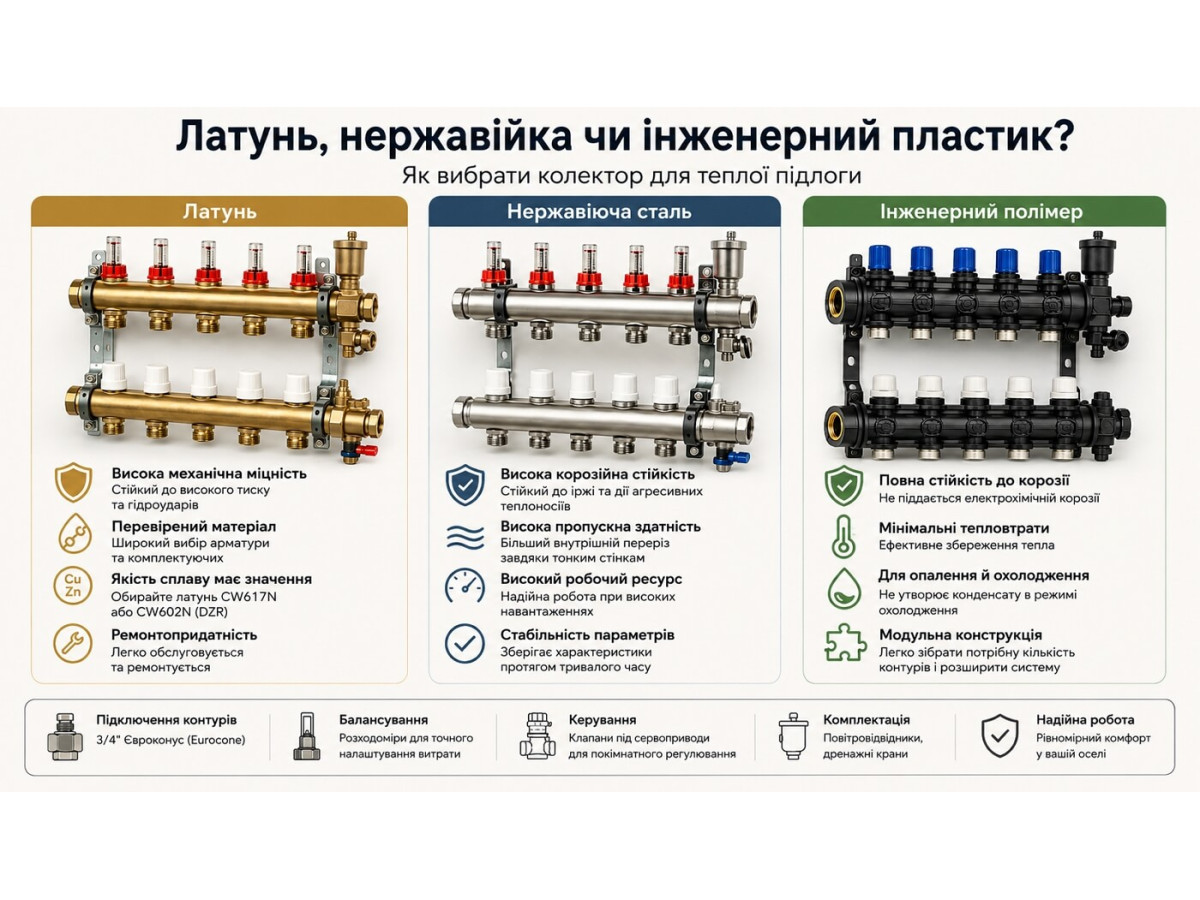

Порівняльний аналіз матеріалів
Параметр: Корозійна стійкість
- Латунь (DZR / CW617N): Висока (залежить від складу води)
- Нержавіюча сталь (AISI 304): Дуже висока
- Інженерний полімер (PPSU/PA): Абсолютна (корозія відсутня)
Параметр: Механічна міцність
- Латунь (DZR / CW617N): Висока
- Нержавіюча сталь (AISI 304): Висока
- Інженерний полімер (PPSU/PA): Достатня (у межах ТУ)
Параметр: Режим охолодження
- Латунь (DZR / CW617N): Ризик конденсату вищий
- Нержавіюча сталь (AISI 304): Ризик конденсату вищий
- Інженерний полімер (PPSU/PA): Ризик конденсату нижчий
Параметр: Модульність складання
- Латунь (DZR / CW617N): Рідко
- Нержавіюча сталь (AISI 304): Залежить від бренду
- Інженерний полімер (PPSU/PA): Висока (секційна)
Параметр: Сумісність із гліколями
- Латунь (DZR / CW617N): За паспортом (до 50%)
- Нержавіюча сталь (AISI 304): За паспортом (до 50%)
- Інженерний полімер (PPSU/PA): За паспортом (зазвичай до 30–50%)
Що перевірити перед покупкою
- Паспортна витрата та Kvs: для протяжних систем із великими витратами важливо оцінювати не діаметр магістралі, а сумарну пропускну здатність вузла.
- Параметри сервоприводів: переконайтеся у відповідності різьби (поширений стандарт — M30×1,5) і в тому, що міжосьова відстань відводів (стандарт — 50 мм) дозволяє змонтувати сервоприводи вибраного бренду поруч один з одним.
- Сумісність з антифризами: при використанні теплоносіїв на основі пропілен- або етиленгліколю перевіряйте не лише матеріал корпусу, а й стійкість ущільнювальних кілець (EPDM) і колб витратомірів за паспортними даними.
Висновок
Усі три типи матеріалів за якісного заводського виконання чудово справляються зі своїми завданнями. Латунь — надійна класика, нержавіюча сталь — міцне рішення з хорошою гідравлікою, а інженерний полімер — технологічний вибір для модульних систем і комбінованого використання (опалення + охолодження).
