Як вибрати ізоляцію для труб опалення та водопостачання

Ізоляція для труб відрізняється не лише кольором, товщиною та ціною. Одні матеріали краще утримують тепло, інші захищають від конденсату, треті розраховані на використання надворі, високу температуру або постійну вологість. Тому оболонка, яка добре підходить для опалення, може виявитися невдалим вибором для холодного водопроводу або траси кондиціонера.

Розберемося, які види трубної ізоляції існують, чим вони відрізняються, де застосовуються та як підібрати матеріал потрібного розміру й товщини для конкретної системи.

Навіщо ізолювати труби

Теплоізоляція трубопроводів виконує кілька завдань.

Зменшення тепловтрат. Неізольовані труби опалення та гарячого водопостачання віддають частину тепла підвалу, горищу, технічній шахті або навколишньому середовищу. Ізоляція допомагає доставити тепло туди, де воно справді потрібне.

Захист від конденсату. На поверхні холодної труби в теплому та вологому приміщенні з’являються краплі води. Постійна вогкість може спричинити корозію металевих елементів, намокання оздоблення та утворення плісняви.

Зменшення ризику замерзання. Утеплювач уповільнює охолодження води, але важливо розуміти: сам по собі він не здатний необмежено довго захищати водопровід від морозу. Для зовнішніх ділянок також враховують глибину прокладання, температуру повітря, тривалість морозів і можливість установлення нагрівального кабелю.

Захист людей і конструкцій. Ізоляція зменшує температуру зовнішньої поверхні гарячих труб і знижує ризик випадкового опіку.

Зменшення шуму. М’які матеріали частково приглушують звуки руху води, вібрації та клацання, що виникають унаслідок температурного розширення труб.

Ізолювати варто й труби гарячого водопостачання всередині будинку. Це зменшує охолодження води між відкриваннями крана, а в системах із рециркуляцією знижує постійні тепловтрати.

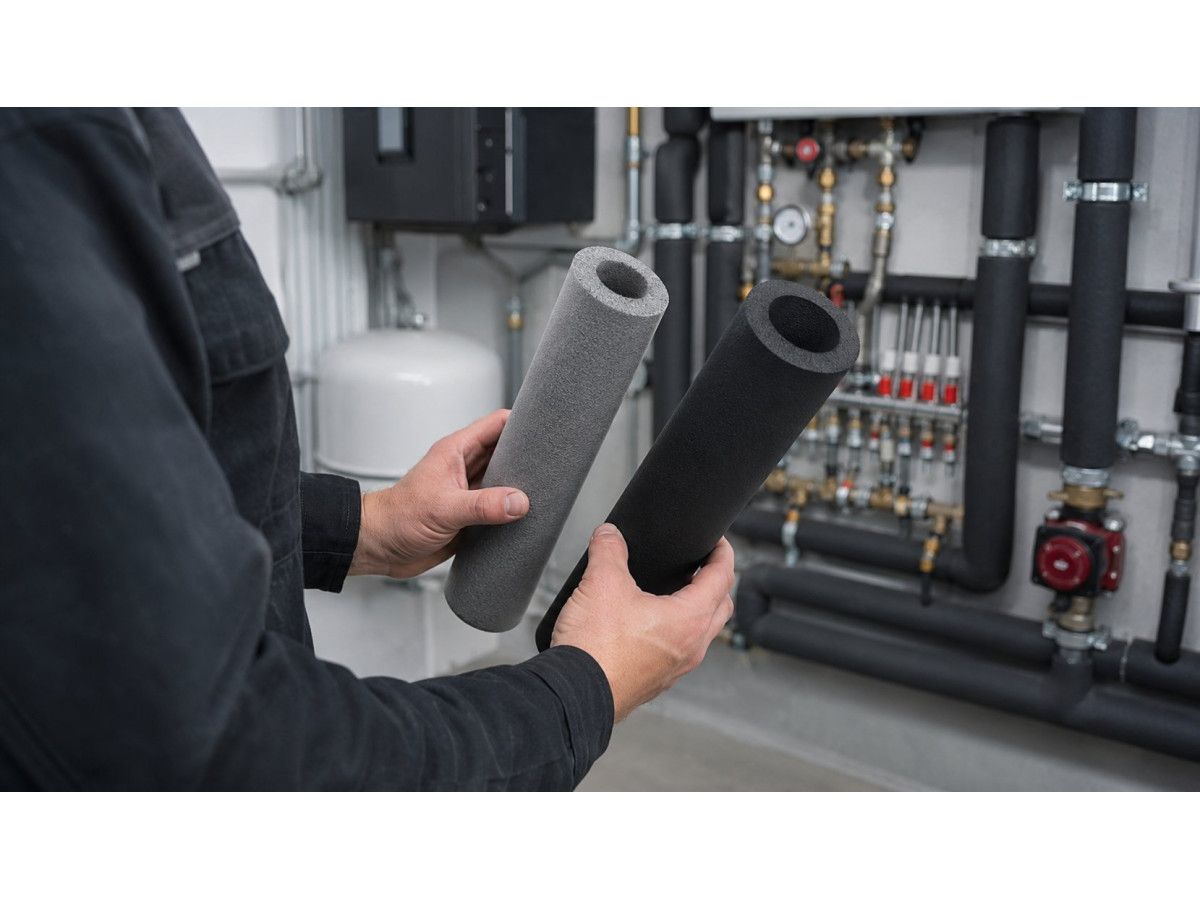

Основні матеріали для ізоляції труб

Спінений поліетилен — ППЕ та НПЕ

Один із найпоширеніших матеріалів для побутових систем. У продажу зустрічається під позначеннями ППЕ та НПЕ.

НПЕ — незшитий спінений поліетилен. Це найдоступніший різновид, який часто продають у вигляді сірих трубчастих оболонок. Якісніші види зшитого поліетилену краще відновлюють форму після стискання, зазвичай міцніші та довше зберігають свої характеристики.

Ізоляція випускається у вигляді трубок із готовим поздовжнім розрізом або без нього.

Переваги:

• доступна ціна;
• невелика вага;
• простий монтаж;
• низьке водопоглинання;
• великий вибір діаметрів і товщини стінки.

Недоліки:

• НПЕ порівняно легко зминається та пошкоджується;
• матеріал необхідно захищати від сонячного світла;
• більшість різновидів належать до горючих матеріалів;
• дешева оболонка може поступово втрачати форму;
• підходить не для всіх високотемпературних систем.

Спінений поліетилен використовують для труб холодної та гарячої води, радіаторного опалення й розведення в технічних приміщеннях. Для використання надворі потрібен зовнішній захист від ультрафіолету, опадів і механічних пошкоджень.

Спінений каучук

Спінений синтетичний каучук — еластичний матеріал із закритою комірчастою структурою, який особливо добре підходить для труб, на яких може утворюватися конденсат.

Одна з його головних переваг — високий опір дифузії водяної пари. Цей показник позначають коефіцієнтом μ. Що він вищий, то повільніше водяна пара проникає крізь матеріал до холодної поверхні труби.

Саме тому каучукову ізоляцію широко застосовують на лініях холодного водопостачання, кондиціювання та холодильного обладнання. За умови правильного проклеювання поздовжніх і поперечних стиків вона утворює практично безперервний парозахисний контур.

Спінений поліетилен також має закриту комірчасту структуру та низьке водопоглинання, однак у недорогих системах слабким місцем часто стають непроклеєні стики або стики, що розійшлися. Через них вологе повітря може проникати до холодної труби, спричиняючи приховане утворення конденсату.

Переваги спіненого каучуку:

• висока еластичність;
• надійний захист від конденсату;
• значний опір проникненню водяної пари;
• зручність монтажу на фітингах і поворотах;
• стійкість до вібрацій;
• широкий температурний діапазон спеціалізованих серій.

Недоліки:

• вища ціна;
• для герметичного монтажу потрібен спеціальний контактний клей;
• температурні та пожежні характеристики залежать від конкретної серії.

Кам’яна вата

Для труб застосовують не звичайні мати, а готові циліндри або сегменти. Вони можуть випускатися з покриттям з алюмінієвої фольги.

Головна перевага кам’яної вати — стійкість до високої температури та вогню. Тому її використовують у котельнях, на трубах поруч із теплогенераторами, у промислових системах і на високотемпературних ділянках.

Водночас волокниста ізоляція потребує захисту від води. Після намокання її теплоізоляційні властивості погіршуються, тому зовні встановлюють фольговану оболонку, металевий кожух або інше вологостійке покриття.

Пінополіуретан

Пінополіуретанова ізоляція випускається у вигляді жорстких напівциліндрів — так званої шкаралупи. Окрема категорія — готові попередньо ізольовані труби з ППУ-шаром і зовнішньою захисною оболонкою.

Переваги:

• низька теплопровідність;
• висока жорсткість;
• стійкість до стискання;
• можливість застосування на зовнішніх і підземних трасах.

Недоліки:

• вища вартість;
• складніше підганяти до численних фітингів;
• матеріал необхідно захищати від ультрафіолету;
• показники горючості залежать від складу виробу.

ППУ найчастіше вибирають для теплотрас, зовнішніх вводів і ділянок, де м’яка ізоляція може бути роздавлена або пошкоджена.

Скловата

Скловолоконні матеріали й надалі застосовують у промисловості та на великих трубопроводах, але в побутовому монтажі вони зустрічаються рідше.

Матеріал не горить і витримує високі температури, однак потребує захисної оболонки, акуратного монтажу та засобів індивідуального захисту. Для невеликої домашньої системи готові циліндри з кам’яної вати зазвичай зручніші.

Порівняння матеріалів

Матеріал	Головні переваги	Основні обмеження	Де застосовувати
Спінений поліетилен	Недорогий, легкий, простий у монтажі	Горючість, низька механічна стійкість, чутливість до ультрафіолету	Опалення та водопостачання всередині будівель
Спінений каучук	Еластичність, захист від конденсату, висока паростійкість	Висока ціна, потрібен спеціальний клей	ХВП, кондиціювання, вологі приміщення
Кам’яна вата	Негорючість, стійкість до високої температури	Потрібен захист від вологи	Котельні та гарячі трубопроводи
Пінополіуретан	Низькі тепловтрати, жорсткість, стійкість до стискання	Складніший монтаж, потрібен зовнішній захист	Зовнішні та підземні траси
Скловата	Негорючість, доступність	Вбирає вологу, незручна в побутовому монтажі	Промислові трубопроводи

Зазначені властивості є загальними. Точна робоча температура, клас пожежної безпеки та теплопровідність завжди залежать від конкретного виробника й серії матеріалу.

Як підібрати діаметр ізоляції

Внутрішній діаметр оболонки має відповідати зовнішньому діаметру труби. Ізоляція повинна надягатися без надмірного зусилля, але й не бовтатися на трубопроводі.

Із пластиковими трубами зазвичай простіше: їх маркування найчастіше вказує зовнішній діаметр. Наприклад, для поліпропіленової труби 20 мм підбирають оболонку з внутрішнім діаметром 20 мм або найближчого відповідного розміру, рекомендованого виробником.

Зі сталевими трубами потрібно бути уважнішими. Їх часто позначають за умовним проходом, який не дорівнює фактичному зовнішньому діаметру. Тому перед купівлею краще виміряти трубу штангенциркулем або звіритися з таблицею розмірів.

Не можна натягувати надто вузьку оболонку. Розтягнутий утеплювач стає тоншим, гірше зберігає тепло, а поздовжній шов може розійтися.

Як вибрати товщину ізоляції

Товщина залежить не лише від температури води, а й від місця прокладання, клімату, вологості, діаметра труб і необхідного рівня енергозбереження.

Для орієнтовного побутового підбору можна використовувати такі значення:

Умови експлуатації	Орієнтовна товщина
ГВП та опалення всередині опалюваного приміщення	6–13 мм
ГВП та опалення в підвалі або на горищі	13–25 мм
ХВП для захисту від конденсату	6–13 мм
Зовнішній трубопровід	від 25–30 мм
Труба в ґрунті	визначається розрахунком, зазвичай застосовується готова захищена система

Ці значення не замінюють теплотехнічного розрахунку. Особливо це стосується зовнішніх мереж, довгих трас, котелень і труб великого діаметра.

Для холодної води важлива не лише товщина, а й герметичність оболонки. Якщо вологе повітря проникає до поверхні труби через непроклеєні шви, конденсат однаково утворюватиметься під ізоляцією.

Як розрахувати кількість матеріалу

Виміряйте загальну довжину прямих ділянок і додайте запас приблизно 5–10%. Він знадобиться для підрізання, оформлення кутів, трійників і виправлення можливих помилок.

Окремо порахуйте:

• відводи;
• трійники;
• запірну арматуру;
• фільтри;
• місця кріплення;
• переходи між різними діаметрами.

Фітинги не можна залишати відкритими лише тому, що на них складно надягнути пряму трубку. Саме через такі ділянки часто відбуваються основні тепловтрати або з’являється конденсат.

Монтаж спіненого поліетилену

Якщо трубопровід ще не зібраний, оболонку зручніше надягати на трубу до з’єднання окремих ділянок. На вже готовій системі ізоляцію розкривають за передбаченим швом або акуратно розрізають уздовж.

Порядок монтажу:

1. Вимкніть опалення або водопостачання та дочекайтеся повного охолодження труби.
2. Очистьте поверхню від бруду, пилу, вологи та слідів корозії.
3. Відміряйте та відріжте оболонку з урахуванням поперечних з’єднань.
4. Надягніть ізоляцію на трубу, не розтягуючи й не стискаючи матеріал.
5. За потреби нанесіть сумісний контактний клей на обидва краї поздовжнього розрізу.
6. Витримайте клей до стану «до відлипання». Зазвичай це займає кілька хвилин, але точний час потрібно дивитися в інструкції виробника.
7. З’єднайте краї та щільно притисніть їх один до одного по всій довжині шва.
8. Щільно зістикуйте торці сусідніх оболонок і за потреби також проклейте їх.
9. Додатково закрийте шви спеціалізованою, армованою або алюмінієвою стрічкою, яка підходить для вибраного матеріалу.

Важливо: контактний клей наносять на обидві поверхні, що з’єднуються. Не можна одразу притискати краї, поки склад ще рідкий. Зазвичай йому дають підсохнути приблизно 3–5 хвилин, але цей період залежить від марки клею, температури та вологості повітря.

Слід враховувати, що не вся трубчаста ізоляція з НПЕ розрахована на повноцінне клейове з’єднання. Для недорогих оболонок виробник може рекомендувати спеціальні кліпси або монтажну стрічку. Тому спосіб герметизації потрібно вибирати відповідно до інструкції до конкретного виробу.

Звичайний канцелярський скотч для цього завдання не підходить: під час нагрівання та температурного розширення труби він швидко втрачає міцність.

Надворі поверх м’якої ізоляції встановлюють захисну оболонку. Без неї матеріал поступово руйнується під впливом сонячного світла, опадів і механічних пошкоджень.

Монтаж спіненого каучуку

Під час захисту труб ХВП від конденсату необхідно створити герметичний шар без відкритих щілин і непроклеєних ділянок.

Контактний клей наносять тонким рівномірним шаром на обидві поверхні, що з’єднуються. Потім витримують протягом часу, зазначеного виробником, доки склад не досягне стану «до відлипання». Після цього краї точно суміщають і щільно притискають.

Поперечні стики сусідніх відрізків також проклеюють. Через незакритий торець вологе повітря може потрапити під оболонку, після чого конденсат почне утворюватися вже всередині ізоляції.

Не можна сильно розтягувати каучук навколо повороту. На зовнішньому боці вигину матеріал стоншиться, а на внутрішньому з’являться складки. Кути, трійники та складні фітинги краще складати з окремих підрізаних сегментів.

Особливо ретельно ізолюють:

• запірні крани;
• муфти та перехідники;
• трійники;
• місця кріплення;
• ділянки біля стін;
• з’єднання труб різного діаметра.

Монтаж циліндрів із кам’яної вати

Циліндр розкривають або складають із двох сегментів безпосередньо на трубі. Сусідні елементи встановлюють щільно, не залишаючи відкритих проміжків.

Ізоляцію фіксують дротом, металевими бандажами або передбаченими виробником кріпленнями. Після цього монтують зовнішню оболонку.

У сухій котельні може застосовуватися фольговане покриття з проклеєними стиками. Надворі або в місцях, де можливі удари й намокання, використовують металевий захисний кожух.

Надто сильно затягувати кріплення не можна: стиснута мінеральна вата гірше утримує тепло.

Як утеплювати труби в ґрунті

Підземне прокладання потребує особливо продуманого рішення. Звичайна м’яка оболонка без захисту може намокнути, деформуватися під тиском ґрунту або пошкодитися під час зворотного засипання.

Найнадійніший варіант — готова система «труба в трубі», у якій теплоізоляція закрита міцною поліетиленовою оболонкою.

Для водопроводу також необхідно враховувати глибину промерзання ґрунту. Якщо труба проходить вище безпечної глибини, однієї теплоізоляції недостатньо. Може знадобитися саморегулювальний нагрівальний кабель.

Важливо: утеплювач не нагріває воду, а лише уповільнює її охолодження. Під час тривалого морозу нерухома вода в неглибоко прокладеній трубі все одно може замерзнути.

Кабель і теплоізоляцію підбирають як єдину систему. Не кожен утеплювач допускає контакт із нагрівальним елементом, тому необхідно дотримуватися інструкцій виробників.

Поширені помилки під час монтажу

Монтаж на працюючу гарячу систему

Теплоізоляцію не можна приклеювати до гарячого трубопроводу. На нагрітій поверхні розчинник випаровується надто швидко, тому контактний клей висихає нерівномірно та не встигає сформувати надійне з’єднання.

Крім того, труба та ізоляція під час охолодження змінюють розміри. У результаті шов може деформуватися, розійтися або створити напруження в матеріалі.

Перед початком робіт систему вимикають, скидають тиск, якщо це потрібно для безпечного монтажу, і чекають повного охолодження труб.

Нанесення клею лише на один бік

Контактний клей повинен бути на обох поверхнях, що з’єднуються. Якщо нанести його лише на один край або з’єднати поверхні, поки склад ще рідкий, шов вийде слабким і з часом розкриється.

Ізоляція надто малого діаметра

Оболонку доводиться натягувати, через що зменшується товщина матеріалу та розкриваються шви.

Проміжки між сусідніми відрізками

Навіть невелика відкрита ділянка стає містком холоду. На трубах ХВП біля таких стиків часто з’являється конденсат.

Монтаж на мокру або іржаву трубу

Металеву поверхню необхідно очистити, висушити та за потреби обробити антикорозійним складом. Не можна замикати вологу під герметичною оболонкою.

Негерметичні шви на холодній воді

Для ХВП недостатньо просто надягнути ізоляцію на трубу. Поздовжні розрізи, торці, повороти та місця навколо фітингів повинні утворювати безперервний парозахисний контур.

Використання невідповідного клею

Деякі склади пошкоджують спінені полімери або не витримують робочої температури системи. Необхідно застосовувати клей, рекомендований виробником ізоляції.

Відсутність захисту надворі

Спінений поліетилен, каучук і пінополіуретан не можна залишати під прямими сонячними променями без відповідного зовнішнього покриття.

Надмірне стискання утеплювача

Туго затягнуті хомути та кріплення зменшують товщину теплоізоляційного шару. У місцях підвішування труб краще використовувати спеціальні теплоізоляційні опори.

Ізоляція лише прямих ділянок

Відкриті крани, муфти, трійники та відводи створюють містки холоду. Ізоляція повинна утворювати максимально безперервний контур.

Що вибрати для різних завдань

Завдання	Відповідний матеріал	На що звернути увагу
Опалення всередині будинку	ППЕ, НПЕ або спінений каучук	Допустима робоча температура
ГВП у підвалі	Поліетилен збільшеної товщини або каучук	Щільність торцевих і поздовжніх стиків
ХВП у квартирі	Спінений каучук або якісний ППЕ	Опір дифузії пари та герметичність швів
Кондиціонер або холодильна лінія	Спінений каучук	Безперервний парозахисний контур
Котельня	Циліндри з кам’яної вати	Негорючість і захисна оболонка
Зовнішня теплотраса	ППУ-шкаралупа або попередньо ізольована труба	Захист від води, сонця та пошкоджень
Неглибокий ввід води в будинок	Захищена теплоізоляція та нагрівальний кабель	Глибина промерзання та сумісність матеріалів

Головне під час вибору

Для опалення та гарячого водопостачання насамперед враховують робочу температуру й необхідну товщину ізоляції. Для холодної води та систем кондиціювання особливо важливими є опір дифузії водяної пари та герметичність усіх з’єднань.

Для внутрішніх побутових мереж часто достатньо доступного спіненого поліетилену. Якщо потрібен надійний захист від конденсату або необхідно акуратно ізолювати складні фітинги, краще вибрати спінений каучук.

Навіть якісний матеріал не дасть очікуваного результату, якщо змонтувати його на гарячу або вологу трубу, залишити щілини між відрізками чи неправильно використати контактний клей.
