Як розрахувати теплове розширення поліпропіленових труб під час монтажу системи опалення

Поліпропіленові труби (ППР) давно стали стандартом у системах опалення та водопостачання завдяки своїй міцності, доступності та довговічності. Але цей матеріал має одну важливу фізичну особливість — теплове розширення. Якщо його ігнорувати, можна отримати не лише некрасиві вигини та «хвилі» на стінах, а й реальну загрозу пошкодження трубопроводу.

Що таке теплове розширення?

Усі матеріали при нагріванні збільшуються в розмірах. Поліпропілен, як термопласт, особливо чутливий до температури. Чим вища температура води в системі опалення, тим сильніше труба подовжується. Наприклад, при нагріванні з 20 °C до 70 °C шестиметрова труба може подовжитися майже на 1,5–3 см — і якщо вона змонтована без запасу, це призведе до вигинів, скрипів або навіть розриву в місцях з'єднань.

Як розрахувати теплове розширення труби?

Формула проста: ΔL=L×α×ΔT, де:

• ΔL — величина подовження (мм)
• L — довжина ділянки труби (мм)
• α — коефіцієнт лінійного розширення матеріалу
• ΔT — різниця температур між монтажем і експлуатацією (°C)

Коефіцієнти розширення:

Приклад розрахунку

Умова:
Труба довжиною 6 м, армована алюмінієм, температура монтажу — 20 °C, робоча — 75 °C.

Розрахунок:

ΔL=6×0.035×(75−20)=6×0.035×55=11.55 мм

Тобто труба «виросте» майже на 1,2 см. І це — лише одна ділянка!

Що робити з розширенням? 4 способи компенсації

1. Використовувати ковзні кріплення

На відміну від жорстких хомутів, такі кріплення дозволяють трубі рухатися вздовж осі при нагріванні. Головне — не затискати трубу занадто щільно.

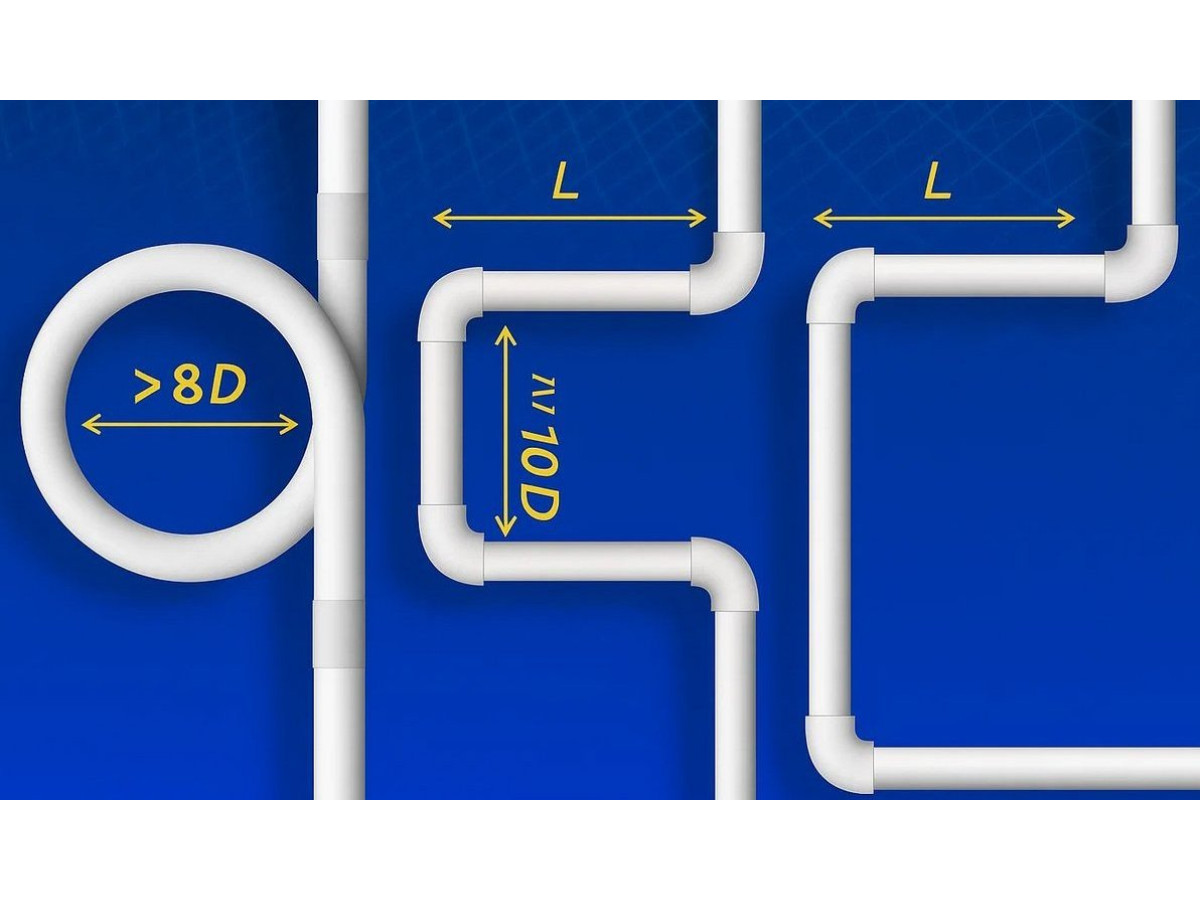

2. Встановлювати компенсаційні петлі

Це Г- або П-подібні вигини трубопроводу, які «беруть на себе» рух труби й запобігають напрузі на фітингах.

Розміри петель:

• При ΔL до 10 мм — петля довжиною 20 см, висотою 30 см
• При ΔL до 20 мм — петля довжиною 30 см, висотою 40–50 см

3. Обирати армовані труби

Якщо хочете звести розширення до мінімуму — беріть труби з алюмінієвою або скловолоконною армуванням. Вони мають коефіцієнт теплового розширення в 3–5 разів нижчий.

4. Залишати монтажний зазор

Під час прокладання труб у стінах, стяжці або гофрі обов’язково залишайте невеликий зазор (2–5 мм) по довжині, щоб труба могла вільно рухатися.

Помилки, яких варто уникати

• Прямі ділянки довжиною 5+ метрів без петель або ковзних опор
• Монтаж внатяг або впритул до стін
• Жорсткі хомути, щільно притиснуті до труби
• Використання неармованих труб для гарячої води

Практичні рекомендації

• Для опалення обирайте труби, армовані алюмінієм — вони стабільніші при нагріванні.
• При відкритому прокладанні допускається ділянка до 2–2,5 м без петель (якщо труба армована).
• Усередині стяжки труби обов’язково мають проходити в гофрованій трубі або кожусі.
• Краще додати 10–15% запасу довжини петель, ніж потім переробляти деформовану трасу.

Теплове розширення — це не проблема, якщо ви розумієте, як воно працює. Невеликий розрахунок і правильний підхід під час монтажу позбавлять вас дорогих переробок і пошкоджень. Поліпропілен — надійний матеріал, якщо його використовувати з розумом.
