Гравітаційна vs. примусова: як подружити самопливну систему опалення із сучасним циркуляційним насосом

Власники будинків зі старою самопливною системою опалення рано чи пізно стикаються зі схожими проблемами: котел працює інтенсивно, перші радіатори добре прогріваються, а в дальніх кімнатах, як і раніше, прохолодно. Будинок довго виходить на комфортну температуру, тепло розподіляється нерівномірно, а витрата газу, вугілля або дров виявляється вищою за очікувану.

Повністю переробляти опалення, змінювати магістральні труби та заново прокладати контури в такій ситуації хочеться далеко не завжди. Тому виникає закономірне питання: чи можна встановити циркуляційний насос, прискорити рух теплоносія і при цьому зберегти здатність системи працювати без електрики?

Так, це можливо. Але насос не можна просто врізати в існуючу магістраль. Необхідно враховувати особливості природної циркуляції, діаметр труб, положення розширювального бака, опір арматури, напрямок потоку та технічний стан старого котла.

Правильно зібраний байпасний вузол дає змогу поєднати переваги двох схем: швидкий і рівномірний прогрів при працюючому насосі та збереження природної циркуляції після відключення електроенергії.

Як працює самопливна система опалення

Гравітаційна, або самопливна, система працює без циркуляційного насоса. Рух води в ній виникає завдяки різниці щільності гарячого та охолодженого теплоносія.

Нагріта в котлі вода розширюється, стає менш щільною і піднімається вгору розгінним стояком. Потім вона рухається подавальною магістраллю до радіаторів, віддає тепло приміщенням, поступово охолоджується і повертається до котла зворотним трубопроводом.

Рушійна сила в такій системі невелика. Тому навіть невеликий додатковий опір — звужена труба, невідповідний клапан, неправильно встановлений насос або зайвий поворот — може серйозно погіршити циркуляцію.

Щоб самопливне опалення працювало стабільно, під час його монтажу зазвичай дотримуються кількох основних умов:

• використовують труби великого діаметра, нерідко 40–50 мм, або 1½–2 дюйми, на основних магістралях;
• прокладають подавальну та зворотну труби з постійним ухилом;
• розташовують котел нижче радіаторів;
• встановлюють відкритий розширювальний бак у найвищій точці системи;
• уникають великої кількості поворотів, звужень і складної регулювальної арматури;
• роблять розгінний стояк достатньої висоти.

Спрощено класична самопливна схема виглядає таким чином:

[ Відкритий розширювальний бак ]

                              |

                              |

               [ Розгінний стояк ]

                               |

+------------------------+------------------------+

|                                                              |

[ Радіатор ]                         [ Радіатор ]

|                                                              |

+------------------------+------------------------+

                                |

             [ Зворотна магістраль ]

                                |

                          [ Котел ]

Головна перевага такої системи — незалежність від електропостачання. Навіть при тривалому відключенні світла опалення продовжує працювати, якщо котел справний і збережена природна циркуляція.

До інших переваг належать простота, довговічність і порівняно невелика кількість обладнання. У старих будинках самопливні системи нерідко справно служать десятиліттями.

Однак вони мають і характерні недоліки:

• повільний прогрів будинку після запуску котла;
• помітна різниця температури між першими та останніми радіаторами;
• складність точного регулювання окремих приміщень;
• великий об'єм води в системі;
• висока теплова інерційність;
• обмежені можливості автоматизації;
• необхідність використовувати труби великого діаметра.

Якщо система спроєктована невдало, частково засмічена або неправильно відрегульована, дальні радіатори можуть залишатися ледь теплими навіть при високій температурі води в котлі.

Що змінюється після встановлення циркуляційного насоса

Циркуляційний насос не нагріває воду і не збільшує теплову потужність котла. Його завдання — змусити теплоносій рухатися трубами швидше та стабільніше.

У самопливній системі швидкість руху води зазвичай невисока і сильно залежить від температури, висоти розгінного стояка, діаметра труб, довжини магістралей і кількості поворотів. Насос створює додатковий перепад тиску і допомагає теплоносію долати гідравлічний опір контуру.

Після правильного встановлення насоса можна отримати кілька важливих переваг.

Швидший прогрів приміщень

Нагріта вода швидше надходить до дальніх радіаторів. Завдяки цьому опалення виходить на робочий режим значно швидше, ніж при одній природній циркуляції.

Точний час прогріву залежить від потужності котла, площі будинку, рівня теплоізоляції, об'єму води в системі та температури на вулиці. Тому обіцяти, що всі радіатори обов'язково стануть гарячими за 15–20 хвилин, неправильно.

Проте різниця порівняно з чистим самопливом зазвичай добре відчувається вже після першого запуску.

Рівномірніша температура радіаторів

При природній циркуляції перші батареї часто отримують найгарячішу воду, тоді як до дальніх опалювальних приладів теплоносій доходить уже помітно охолодженим.

Насос зменшує цю різницю і допомагає вирівняти температуру по всьому контуру. Однак повністю однакова температура всіх радіаторів досягається не тільки встановленням насоса. Для цього може знадобитися гідравлічне балансування, регулювання вентилів, промивання системи та усунення засмічень.

Можливість регулювання та автоматизації

Після організації стабільної примусової циркуляції простіше використовувати:

• радіаторні термостатичні клапани;
• кімнатні термостати;
• погодозалежну автоматику;
• електронне керування насосом;
• різні температурні режими в окремих приміщеннях.

При цьому встановлювати термоголовки на стару самопливну систему потрібно обережно. Якщо одночасно закриється більшість радіаторів, витрата води може різко зменшитися.

Схему необхідно перевіряти з урахуванням характеристик котла, мінімально допустимого протоку та наявності обхідного шляху для теплоносія.

Можливе зниження витрати палива

Насос здатний опосередковано зменшити витрату палива, оскільки тепло швидше та рівномірніше розподіляється по будинку, а котел працює у стабільнішому режимі.

Однак гарантувати фіксовану економію, наприклад 15 або 20%, не можна. Результат залежить від стану будівлі, якості утеплення, типу котла, температури теплоносія, налаштувань автоматики та попереднього режиму експлуатації опалення.

В одному будинку економія буде відчутною, а в іншому встановлення насоса насамперед підвищить комфорт, практично не змінивши витрату палива.

Чому насос не можна просто встановити в розрив основної труби

Одна з найпоширеніших помилок — вирізати ділянку зворотної магістралі та встановити насос безпосередньо замість неї.

Поки є електрика, така схема може працювати. Але після зупинки насоса виникає серйозна проблема: його внутрішня гідравлічна частина створює значний опір.

Вода повинна пройти через порівняно вузький корпус, робоче колесо та внутрішні канали насоса. Слабкого гравітаційного напору для цього часто недостатньо. У результаті природна циркуляція різко погіршується або повністю припиняється.

Для твердопаливного котла така ситуація особливо небезпечна. Після відключення електроенергії горіння не припиняється миттєво. Дрова або вугілля продовжують виділяти тепло, але вода перестає нормально рухатися системою.

Це може призвести до:

• перегріву котла;
• закипання теплоносія;
• викиду гарячої води через відкритий розширювальний бак;
• зростання тиску в закритій системі;
• пошкодження теплообмінника;
• аварійного спрацювання захисної арматури.

Розраховувати, що вода вільно пройде через вимкнений насос, не можна. Навіть якщо слабкий рух збережеться, його може виявитися недостатньо для безпечного відведення тепла від котла.

Пряме встановлення насоса в магістраль створює й інші проблеми:

• система повністю залежить від електрики;
• обслуговування насоса потребує зливання великого об'єму води;
• при заклинюванні крильчатки циркуляція зупиняється;
• бруд та іржа зі старих труб можуть швидко вивести насос із ладу;
• надмірна швидкість здатна спричинити шум і завоздушення.

Правильне рішення — встановити насос на окремій паралельній лінії, тобто на байпасі.

Що таке байпасний насосний вузол

Байпас являє собою обвідну ділянку трубопроводу, підключену паралельно основній магістралі.

Пряма ділянка зберігає початковий діаметр, необхідний для природної циркуляції. Паралельно їй монтується вужча гілка з насосом, фільтром і запірною арматурою.

Спрощена схема виглядає таким чином:

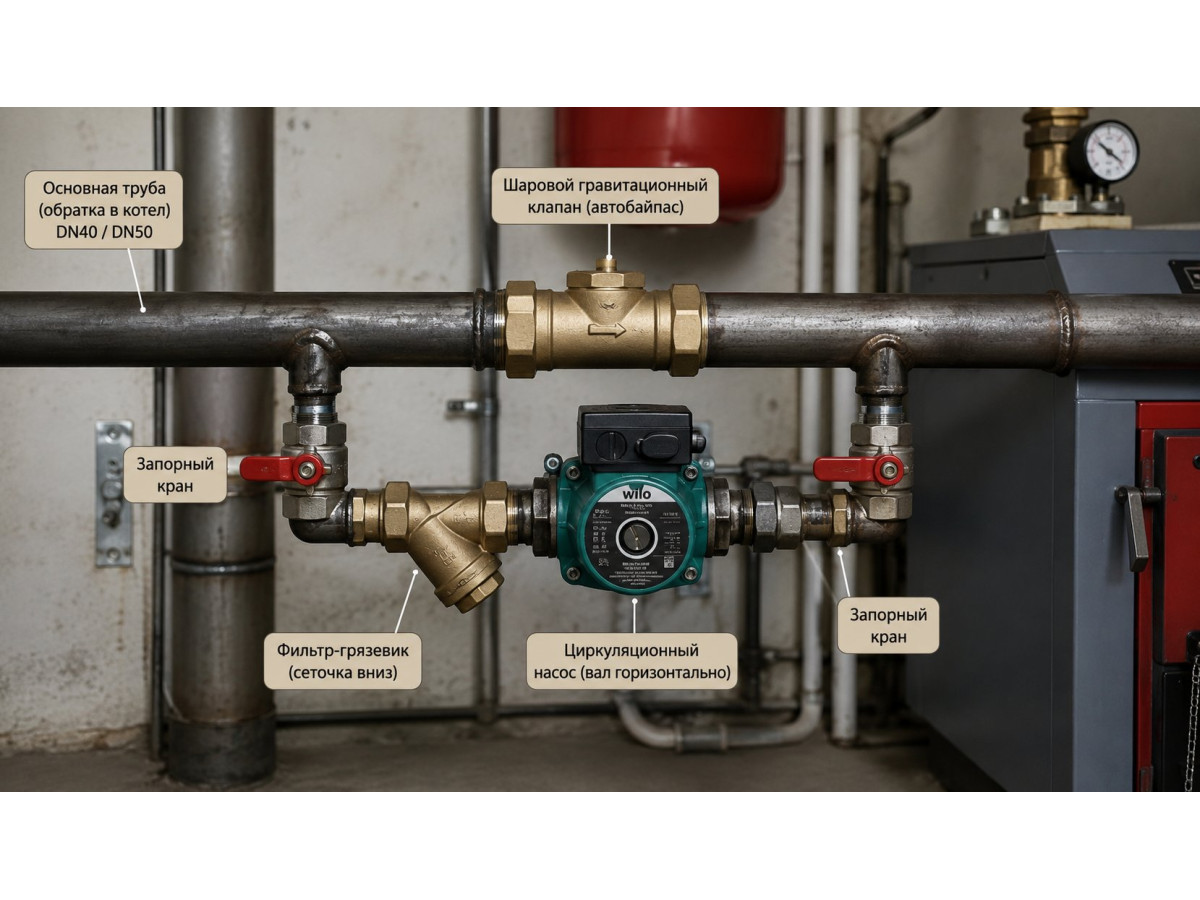

Зворотка від ──┬──[Кран]──[Грязьовик]──[Насос]──[Кран]──┬──► До котла
радіаторів └──[ Гравітаційний клапан / Кран ]─────┘
                                            (DN40 / DN50)

Насосну гілку зазвичай збирають трубою DN20 або DN25 — відповідно до розрахункової витрати теплоносія та приєднувальних розмірів насоса.

Пряма гравітаційна ділянка при цьому не повинна мати зайвих звужень, здатних погіршити рух води без насоса.

З яких елементів складається насосна гілка

На байпасній лінії зазвичай послідовно встановлюють:

1. Відсічний кульовий кран.
2. Фільтр грубого очищення.
3. Циркуляційний насос.
4. Другий відсічний кульовий кран.

Крани дають змогу зняти насос або прочистити фільтр, не зливаючи всю воду із системи опалення.

На основній прямій ділянці встановлюють або повнопрохідний кульовий кран, або спеціальний кульовий гравітаційний клапан, розрахований саме на роботу в насосному байпасі.

Звичайний пружинний зворотний клапан для цього завдання не підходить.

Чому перед насосом необхідний фільтр-грязьовик

У старих сталевих системах опалення практично завжди присутні забруднення:

• частинки іржі;
• окалина;
• продукти корозії;
• зварювальне сміття;
• відкладення з труб і радіаторів;
• залишки ущільнювальних матеріалів.

Після встановлення насоса швидкість руху води збільшується. Відкладення, які роками знаходилися на дні труб, можуть почати переміщатися системою і потрапити в робочу камеру насоса.

Навіть невелика частинка іржі здатна заблокувати крильчатку або пошкодити елементи мокрого ротора. Тому встановлення насоса без фільтра в стару систему значно підвищує ризик його поломки.

Фільтр грубого очищення встановлюють перед насосом за напрямком руху теплоносія. Стрілка на його корпусі повинна збігатися з фактичним напрямком потоку.

На горизонтальному трубопроводі відстійну частину звичайного Y-подібного фільтра розташовують униз. У такому положенні відокремлене сміття накопичується в нижній частині колби і не повертається в основний потік.

Особливої уваги потребує монтаж на вертикальній трубі.

Якщо теплоносій рухається знизу вгору, звичайний Y-подібний сітчастий фільтр встановлювати на такій ділянці не слід. Після зупинки насоса зібрана іржа та окалина можуть висипатися з відстійника назад у трубопровід.

Це одна з поширених помилок під час модернізації старих систем, у яких зворотна труба підходить до котла вертикально.

У подібній ситуації насосний вузол краще перенести на горизонтальну ділянку або використовувати фільтр іншої конструкції, призначений для відповідного положення та напрямку потоку.

З обох боків насосного вузла бажано встановити відсічні крани. Тоді фільтр можна перекрити, розібрати й очистити без повного спорожнення системи опалення.

У перші тижні після модернізації старого опалення грязьовик слід перевіряти частіше. Посилена циркуляція нерідко піднімає значну кількість забруднень, що накопичилися в трубах.

Три способи організації байпаса

Варіант 1. Ручний байпас із повнопрохідним кульовим краном

На основній трубі встановлюється повнопрохідний кульовий кран. На паралельній гілці розміщуються насос, грязьовик і два відсічні крани.

При працюючому насосі положення арматури зазвичай таке:

• кран на основній магістралі закритий;
• крани до і після насоса відкриті;
• теплоносій проходить через насосну гілку.

Після відключення електрики необхідно:

• відкрити кран на основній трубі;
• за потреби перекрити насосну гілку;
• забезпечити вільний рух води самопливом.

Переваги такого варіанта:

• проста і зрозуміла конструкція;
• мінімальний опір у режимі природної циркуляції;
• висока надійність якісного повнопрохідного крана;
• відсутність чутливого клапанного механізму.

Головний недолік — перемикання виконується вручну.

Якщо електрика відключиться вночі або за відсутності господарів, система не зможе автоматично перейти на самоплив.

Для газового котла з автоматикою це іноді менш критично, оскільки пальник також припиняє роботу. Але для твердопаливного котла зволікання може бути небезпечним: паливо продовжує горіти, а відведення тепла погіршується.

Ручний варіант підходить тільки в тих випадках, коли власник розуміє принцип роботи системи і може своєчасно перемкнути арматуру.

Варіант 2. Автоматичний байпас зі спеціальним кульовим гравітаційним клапаном

Для автоматичного перемикання між примусовою та природною циркуляцією на основній ділянці встановлюють спеціальний кульовий гравітаційний клапан, призначений саме для насосних байпасів.

Усередині такого пристрою знаходиться вільно рухома прогумована куля або поплавок із мінімальною або практично нейтральною плавучістю. Конструкція має великий прохід і невеликий власний гідравлічний опір.

При увімкненні циркуляційного насоса потік у байпасній гілці створює перепад тиску. Під його впливом куля переміщується до сідла і перекриває пряму ділянку. Основний об'єм теплоносія починає проходити через насос.

Після відключення електроенергії або зупинки насоса перепад тиску зникає. Куля відходить від сідла, прямий канал відкривається, і система автоматично переходить на природну циркуляцію.

Для старих систем опалення з широкими трубами та невеликим напором побутового насоса такий клапан зазвичай є найнадійнішим автоматичним рішенням.

Звичайний пелюстковий клапан, або хлопавка, зовні може здаватися відповідним варіантом, оскільки не має жорсткої пружини. Однак на практиці його використання в самопливних системах приватних будинків не завжди дає очікуваний результат.

Латунний або сталевий диск може:

• не закриватися повністю при роботі насоса на першій або другій швидкості;
• зависати в проміжному положенні;
• створювати шум;
• відкриватися не повністю при переході на самоплив;
• неправильно працювати при невдалій орієнтації корпусу.

Слабкого перепаду тиску, створюваного побутовим циркуляційним насосом, іноді недостатньо, щоб надійно притиснути важку пелюстку до сідла.

Тому для автоматичного насосного байпаса перевагу краще віддавати не звичайній хлопавці, а спеціальному кульовому гравітаційному клапану заводського виготовлення.

Звичайний сантехнічний зворотний клапан із пружиною застосовувати не можна. Природного напору самопливної системи може виявитися недостатньо для подолання зусилля пружини. Після зупинки насоса клапан не відкриється повністю, і нормальна циркуляція не відновиться.

При виборі гравітаційного клапана необхідно враховувати:

• діаметр основного трубопроводу;
• допустиму температуру теплоносія;
• робоче положення корпусу;
• напрямок потоку;
• конструкцію запірної кулі;
• прохідний переріз;
• вимоги виробника до монтажу.

Купувати такий пристрій тільки за розміром різьби не можна. Клапан повинен бути призначений саме для гравітаційних систем опалення та насосних байпасів.

Варіант 3. Повна модернізація з переведенням системи в закритий режим

При капітальній реконструкції відкритий розширювальний бак іноді видаляють, а систему переводять на роботу під надлишковим тиском.

У закритій схемі зазвичай встановлюють:

• мембранний розширювальний бак;
• запобіжний клапан;
• манометр;
• автоматичний повітровідвідник;
• циркуляційний насос;
• необхідні відсічні та регулювальні елементи.

Таке рішення дає змогу зробити опалення компактнішим, зменшити контакт води з повітрям і розширити можливості автоматизації.

Однак переведення старої самопливної системи в закритий режим не можна вважати простою заміною одного розширювального бака іншим.

Старі сталеві труби, зварні з'єднання, радіатори та котли могли десятиліттями працювати практично без надлишкового тиску. Після герметизації системи навантаження на всі елементи та з'єднання зростає.

Особливо обережно потрібно ставитися до старих:

• газових котлів типу АОГВ;
• саморобних сталевих котлів;
• ємнісних теплообмінників;
• старих чавунних котлів;
• чавунних радіаторів типу МС-140;
• труб із сильною внутрішньою або зовнішньою корозією;
• зварних з'єднань із невідомим станом швів;
• різьбових з'єднань, що десятиліттями працювали без тиску.

Чавун стійкий до корозії та високих температур, але погано переносить різкі механічні навантаження та гідроудари.

У старих секційних радіаторів першими часто починають підтікати міжсекційні прокладки. Батарея могла 30 років нормально працювати у відкритій системі, але після появи постійного тиску її з'єднання починають пропускати воду.

Старі чавунні котли також чутливі до різких перепадів тиску та температури. Тріщина в секції або порушення герметичності з'єднань може з'явитися не відразу, а після кількох циклів нагрівання та охолодження.

Обладнання, яке нормально працювало у відкритій системі, не обов'язково розраховане на тиск 1–1,5 бара і вище. Після переробки можливі:

• протікання між секціями радіаторів;
• протікання різьбових з'єднань;
• пошкодження зварних швів;
• деформація теплообмінника;
• тріщини в чавунних елементах;
• аварійне скидання теплоносія.

Тиск спрацювання запобіжного клапана не можна вибирати довільно в діапазоні від 1,5 до 3 бар. Він повинен відповідати допустимому робочому тиску конкретного котла та інших елементів системи.

Об'єм мембранного бака іноді приблизно приймають рівним 10% загальної кількості теплоносія, але це лише попередній орієнтир.

Точний розмір залежить від:

• загального об'єму води в системі;
• мінімальної та максимальної температури;
• початкового тиску повітря в баку;
• робочого тиску системи;
• тиску спрацювання запобіжного клапана;
• допустимого тиску котла;
• типу використовуваного теплоносія.

Перед переведенням старого опалення в закритий режим необхідно провести обстеження котла, труб, радіаторів, прокладок і зварних з'єднань.

Таку модернізацію повинен виконувати фахівець, який зможе розрахувати розширювальний бак, підібрати захисну арматуру та перевірити безпеку всього обладнання.

Як правильно підібрати циркуляційний насос

Для старої самопливної системи зазвичай не потрібен надмірно потужний насос. Великий об'єм води в трубах не означає, що обов'язково потрібен максимальний напір.

Завдяки широким магістралям гідравлічний опір правильно зібраної самопливної системи може бути порівняно невеликим. Тому занадто потужний насос нерідко приносить більше проблем, ніж користі.

Він може спричинити:

• шум у трубах і радіаторних клапанах;
• бурління у відкритому розширювальному баку;
• підсмоктування повітря;
• швидке насичення води киснем;
• прискорену корозію;
• нерівномірний розподіл потоку;
• підвищене споживання електроенергії.

Для більшості приватних будинків розглядають побутові циркуляційні насоси з мокрим ротором. Найпоширенішими є моделі типорозміру 25-40 і 25-60.

Позначення зазвичай розшифровуються таким чином:

• число 25 вказує на умовний приєднувальний розмір DN25;
• число 40 відповідає максимальному напору близько 4 метрів водяного стовпа;
• число 60 — близько 6 метрів водяного стовпа.

При цьому цифри на маркуванні не означають, що насос завжди створює зазначений напір. Фактичні характеристики залежать від витрати води та обраного режиму роботи.

Перевагу краще віддавати:

• тришвидкісним моделям;
• електронним насосам з автоматичним регулюванням;
• обладнанню відомих виробників;
• моделям із відповідною монтажною довжиною;
• насосам, розрахованим на температуру теплоносія в конкретній системі.

Для багатьох будинків достатньо мінімальної або середньої швидкості. Починати налаштування рекомендується з першого ступеня. Якщо дальні радіатори прогріваються недостатньо, швидкість можна поступово збільшити.

Встановлювати насос 25-60 тільки тому, що він потужніший за модель 25-40, неправильно. Надлишковий напір не покращує систему автоматично і може спричинити шум, бурління та завоздушення.

Оптимальний насос підбирають за двома основними параметрами:

• необхідною витратою теплоносія;
• гідравлічним опором контуру.

Для точнішого вибору враховують потужність системи опалення, розрахунковий температурний перепад, довжину труб, діаметр магістралей, кількість радіаторів, арматури та поворотів.

Де встановлювати насос

У старих системах циркуляційний насос традиційно розміщують на зворотній магістралі перед котлом. Тут температура води зазвичай нижча, ніж на подачі, а насосний вузол зручно об'єднати з грязьовиком і запірною арматурою.

Однак твердження, що насос обов'язково повинен знаходитися тільки на зворотній лінії, не зовсім правильне. Сучасні циркуляційні насоси можуть встановлюватися і на подавальному трубопроводі, якщо їхні температурні характеристики відповідають умовам експлуатації.

Набагато важливіше правильно визначити положення насоса відносно:

• котла;
• розширювального бака;
• точки підключення системи підживлення;
• напрямку потоку;
• зони мінімального тиску;
• можливих місць скупчення повітря.

Особливо уважно потрібно проєктувати відкриті системи. Якщо насос встановлений невдало або вибраний занадто потужним, він може виштовхувати воду у відкритий розширювальний бак або створювати в окремих точках розрідження, через яке в систему буде підсмоктуватися повітря.

Для типової модернізації старої гравітаційної схеми встановлення насосного байпаса на зворотній лінії перед котлом зазвичай є практичним рішенням. Але остаточне місце повинно визначатися з урахуванням усієї конфігурації опалення та розташування горизонтальної ділянки для правильного монтажу грязьовика.

Правильне положення циркуляційного насоса

Корпус насоса може знаходитися на горизонтальній або вертикальній ділянці трубопроводу, якщо це дозволено виробником. Однак вал ротора у більшості насосів із мокрим ротором повинен розташовуватися строго горизонтально.

Це означає, що вісь двигуна повинна бути паралельною підлозі.

Якщо вал розташований вертикально:

• погіршується змащування та охолодження підшипників;
• знижується продуктивність;
• з'являється шум;
• прискорюється зношування ротора;
• скорочується термін служби обладнання.

Клемну коробку бажано розташовувати зверху або збоку, але не знизу, де на неї може потрапити вода при протіканні або обслуговуванні.

Перед остаточним монтажем необхідно вивчити інструкцію конкретного насоса. Допустимі положення можуть відрізнятися залежно від моделі.

Як встановити насосний вузол

Послідовність монтажу залежить від існуючої схеми, але загальний принцип залишається однаковим.

Спочатку вибирають відповідну ділянку зворотної труби перед котлом. Бажано, щоб насосна гілка та Y-подібний грязьовик знаходилися на горизонтальній ділянці.

Потім паралельно основній магістралі збирають насосний обхід.

На насосній гілці за напрямком руху води розміщують:

1. Відсічний кран.
2. Фільтр-грязьовик.
3. Циркуляційний насос.
4. Другий відсічний кран.

Стрілки на корпусі насоса та грязьовика повинні збігатися з фактичним напрямком руху теплоносія.

Насос встановлюють так, щоб вал знаходився горизонтально, а сам вузол залишався доступним для обслуговування.

Перед запуском необхідно:

• заповнити систему водою;
• видалити повітря;
• перевірити положення всіх кранів;
• переконатися у відсутності протікань;
• перевірити вільний хід гравітаційного клапана;
• очистити фільтр після першого періоду роботи;
• проконтролювати температуру котла та радіаторів;
• вибрати мінімально достатню швидкість насоса.

Запускати циркуляційний насос без води не можна. Теплоносій одночасно охолоджує та змащує елементи мокрого ротора. Робота всуху може швидко вивести насос із ладу.

Особливості роботи з відкритим розширювальним баком

Встановлення насоса у відкриту систему потребує акуратного налаштування.

При надмірній швидкості вода може активно надходити в розширювальний бак, створювати шум і насичуватися киснем. Постійний контакт теплоносія з повітрям прискорює корозію сталевих труб, радіаторів і теплообмінника котла.

Інший можливий ефект — підсмоктування повітря через розширювальний бак або негерметичні з'єднання. Це відбувається, якщо в певній частині системи насос створює занадто низький тиск.

Ознаки неправильної роботи:

• бурління в розширювальному баку;
• регулярна поява повітря в радіаторах;
• шум у трубах;
• нестабільна циркуляція;
• переливання води через бак;
• необхідність постійно доливати теплоносій.

У такій ситуації не потрібно одразу встановлювати потужніший насос. Навпаки, спочатку слід зменшити швидкість, перевірити рівень води в баку, правильність підключення насоса та положення відкритого розширювального бака відносно насосного вузла.

Чи потрібне джерело безперебійного живлення

Джерело безперебійного живлення не замінює байпас і не робить систему повністю енергонезалежною. Його завдання — підтримувати роботу насоса при короткочасних відключеннях електрики.

Для звичайного циркуляційного насоса бажано вибирати ДБЖ із правильною синусоїдальною формою вихідної напруги. Пристрої з грубою апроксимацією синусоїди можуть спричиняти гул, перегрів двигуна та нестабільну роботу електронного насоса.

При виборі ДБЖ враховують:

• потужність циркуляційного насоса;
• пускові характеристики обладнання;
• наявність автоматики котла;
• необхідний час автономної роботи;
• ємність акумулятора;
• форму вихідної напруги.

Для твердопаливного котла ДБЖ особливо корисне, оскільки дає змогу зберегти циркуляцію під час короткого відключення світла.

Але покладатися тільки на акумулятор не можна. Він може виявитися розрядженим, несправним або недостатньо ємним.

Безпечна схема повинна передбачати й інший спосіб відведення тепла: збережений самоплив, гравітаційний контур, теплоакумулятор або передбачену виробником систему аварійного охолодження.

Чек-лист правильного монтажу

Перед введенням системи в експлуатацію необхідно перевірити такі пункти:

• основна гравітаційна магістраль зберегла повний прохід;
• насос встановлений на паралельній байпасній гілці;
• вал ротора знаходиться строго в горизонтальному положенні;
• стрілка на насосі збігається з напрямком руху води;
• перед насосом встановлений фільтр грубого очищення;
• Y-подібний грязьовик розміщений на горизонтальній ділянці відстійником униз;
• фільтр не встановлений на вертикальній ділянці з рухом води знизу вгору;
• грязьовик доступний для обслуговування;
• з обох боків насосного вузла встановлені відсічні крани;
• на основній магістралі встановлений повнопрохідний кран або спеціальний кульовий гравітаційний клапан;
• звичайний пружинний зворотний клапан не використовується;
• клапан призначений саме для насосних байпасів;
• насос не працює всуху;
• система заповнена, а повітря видалене;
• при відключенні насоса природна циркуляція дійсно відновлюється;
• у відкритому розширювальному баку немає бурління та переливання;
• насос працює на мінімально достатній швидкості;
• котел захищений від перегріву передбаченими виробником засобами;
• електричне підключення виконане із заземленням і захисною автоматикою;
• при використанні ДБЖ воно видає відповідну форму напруги;
• після перших запусків фільтр повторно перевірений та очищений;
• усі з'єднання оглянуті на наявність протікань.

Перевіряти роботу самопливу потрібно не теоретично, а на практиці. Після прогрівання системи насос відключають і контролюють, чи продовжується рух теплоносія, чи нагрівається зворотна лінія та чи не зростає температура котла до небезпечних значень.

Для твердопаливного котла подібні випробування повинні проводитися особливо обережно і тільки при невеликій кількості палива, що горить.

Поширені помилки

Встановлення звичайного пружинного клапана

Природного напору може не вистачити для відкривання пружини. У результаті після зупинки насоса самоплив не відновиться.

Встановлення звичайної пелюсткової хлопавки без перевірки

Навіть клапан без пружини не завжди підходить для автоматичного байпаса. Важкий диск може не закриватися від слабкого напору насоса на першій або другій швидкості.

Звуження основної магістралі

Якщо трубу великого діаметра замінити вузькою ділянкою, гідравлічний опір різко збільшиться. Система втратить здатність нормально працювати без насоса.

Монтаж насоса без грязьовика

Іржа та окалина зі старих труб здатні заклинити крильчатку незабаром після запуску.

Встановлення Y-подібного фільтра на вертикальному потоці знизу вгору

Після зупинки насоса сміття може висипатися з відстійника назад у трубу і знову потрапити в робоче колесо.

Встановлення занадто потужного насоса

Високий напір може призвести до шуму, бурління у відкритому баку, завоздушення та прискореної корозії.

Вертикальне положення вала ротора

При неправильній орієнтації насос шумить, втрачає продуктивність і швидше зношується.

Відсутність відсічних кранів

Для очищення фільтра або заміни насоса доведеться зливати воду з усієї системи.

Повна надія на вимкнений насос

Внутрішній опір насоса надто великий, щоб вважати його повноцінним проходом для природної циркуляції.

Переведення старого опалення в закритий режим без перевірки

Надлишковий тиск може виявити слабкі труби, пошкоджені зварні шви, старі прокладки чавунних радіаторів або невідповідний теплообмінник котла.

Неправильне перемикання ручного байпаса

Якщо одночасно перекрити основну трубу та насосну гілку, циркуляція повністю зупиниться. Положення кожного крана повинно бути зрозумілим усім, хто користується опаленням.

Підсумок

Самопливна та примусова системи опалення не суперечать одна одній. При правильному монтажі вони можуть ефективно працювати в одній схемі.

Циркуляційний насос прискорює прогрів будинку, допомагає вирівняти температуру радіаторів і розширює можливості регулювання. Збережена гравітаційна магістраль дає змогу системі продовжувати роботу при відключенні електроенергії.

Ключовим елементом такої модернізації є правильно зібраний байпас:

• основна ділянка зберігає повний прохід;
• насос встановлюється на паралельній гілці;
• перед насосом розміщується фільтр-грязьовик;
• з обох боків встановлюються відсічні крани;
