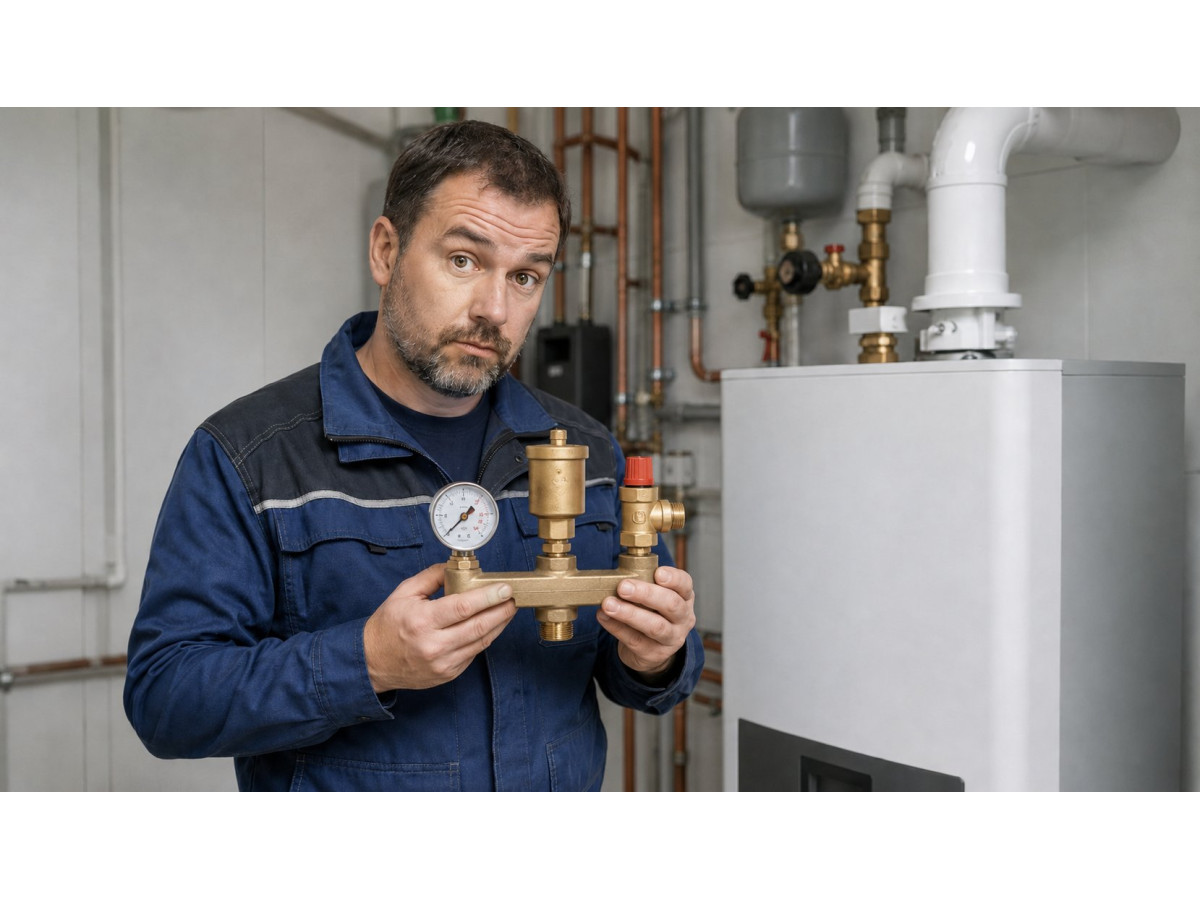

Група безпеки — це компактний вузол, який захищає котел та інші елементи системи опалення від небезпечного підвищення тиску. До її складу входять манометр, автоматичний повітровідвідник і запобіжний клапан. У штатному режимі пристрій майже не потребує уваги, але в разі перегрівання теплоносія, зупинки циркуляції або несправності розширювального бака він має своєчасно скинути надлишковий тиск і запобігти пошкодженню обладнання.
Проблема полягає в тому, що навіть якісний блок не захистить котел, якщо встановити його в неправильному місці.
Головне правило встановлення
Групу безпеки встановлюють на трубі подачі, якомога ближче до виходу з котла. Бажано розмістити її до першого розгалуження системи.
Між котлом і захисним блоком не повинно бути кульових кранів, вентилів, зворотних клапанів або іншої арматури, здатної перекрити потік.
Це принципово важливо. Якщо кран випадково закриють, котел виявиться ізольованим від запобіжного клапана. У разі перегрівання тиск зростатиме всередині теплообмінника, а група безпеки не зможе його скинути.
Правильна послідовність має такий вигляд:
котел → коротка ділянка труби подачі → група безпеки → крани та інші елементи системи.
Чому блок встановлюють саме на подачі
Теплоносій найсильніше нагрівається всередині котла. Якщо циркуляційний насос зупиниться або вода почне закипати, пара та перегрітий теплоносій насамперед потраплять у трубу подачі.
Тому захисний блок має розташовуватися поруч із виходом із котла. Встановлення на зворотній лінії або за кілька метрів від теплогенератора знижує ефективність захисту.
Як правильно розташувати елементи
Групу безпеки зазвичай встановлюють вертикально.
Автоматичний повітровідвідник має бути спрямований угору. Усередині нього знаходиться поплавок, тому за значного нахилу пристрій може працювати неправильно або почати підтікати.
Манометр повертають так, щоб його показники було зручно перевіряти. Запобіжний клапан розташовують з урахуванням підключення відвідної труби.
Точне положення блока необхідно звірити з інструкцією виробника.
Куди має відводитися вода з клапана
Під час спрацьовування запобіжного клапана з нього виходить гаряча вода, а іноді й пара. Тому спрямовувати патрубок просто на підлогу або в бік проходу не можна.
До клапана підключають термостійку відвідну трубку та спрямовують її:
- у приймальну воронку каналізації;
- у відповідну дренажну ємність;
- в інше безпечне місце.
Трубку не можна звужувати, перетискати або перекривати краном. М’який садовий шланг також не підходить: через високу температуру він може деформуватися або зірватися.
Бажано, щоб місце скидання залишалося видимим. Так можна вчасно помітити, що клапан спрацював або почав підтікати.
Чи потрібна окрема група для кожного котла
У багатьох настінних газових та електричних котлах запобіжний клапан, повітровідвідник і контроль тиску вже передбачені виробником. Тому перед придбанням зовнішнього блока варто ознайомитися з паспортом обладнання.
Підлогові котли частіше потребують окремої групи безпеки. Однак орієнтуватися потрібно не на тип корпусу, а на комплектацію конкретної моделі.
Особливу увагу необхідно приділити твердопаливним котлам. Після вимкнення електроенергії або зупинки насоса дрова та вугілля продовжують горіти, тому температура може швидко підвищитися. У такій системі група безпеки є обов’язковою, але вона не замінює розширювальний бак, аварійне охолодження та інші передбачені проєктом елементи захисту.
Як вибрати запобіжний клапан
У побутових системах часто використовують клапани на 3 бари, але це не універсальне значення.
Тиск спрацьовування має відповідати характеристикам котла та не перевищувати максимально допустимий тиск найуразливішого елемента системи. Для деяких котлів потрібен клапан на 1,5 або 2 бари.
Самостійно змінювати заводське налаштування клапана не можна. Якщо параметри невідомі, їх слід перевірити в паспорті котла.
Поширені помилки під час монтажу
Найнебезпечніша помилка — встановлення крана між котлом і групою безпеки. Навіть якщо його планують тримати постійно відкритим, одна випадковість може залишити систему без захисту.
Також трапляються інші порушення:
- монтаж блока на зворотній трубі;
- надто велика відстань від котла;
- похилене положення повітровідвідника;
- тонка або перетиснута трубка для скидання води;
- відсутність відведення від запобіжного клапана;
- вибір клапана без урахування допустимого тиску котла.
Що важливо запам’ятати
Група безпеки має розташовуватися на подачі, поруч із котлом і без запірної арматури між ними. Повітровідвідник встановлюють вертикально, а від запобіжного клапана обов’язково передбачають безпечне відведення гарячої води.
Це невеликий елемент системи опалення, але заощаджувати на його виборі та правильному монтажі не варто. Помилка під час встановлення може залишатися непомітною роками — до першого серйозного перегрівання.
