Система опалення будинку потребує грамотного проектування для ефективного розподілу тепла. Одним із важливих елементів є байпас — невелика перемичка в трубопроводі, яка забезпечує оптимальний потік теплоносія та захищає систему від перевантажень. Розберемо детально, що таке байпас, навіщо він потрібен і як правильно його розрахувати.
Що таке байпас і навіщо він потрібен

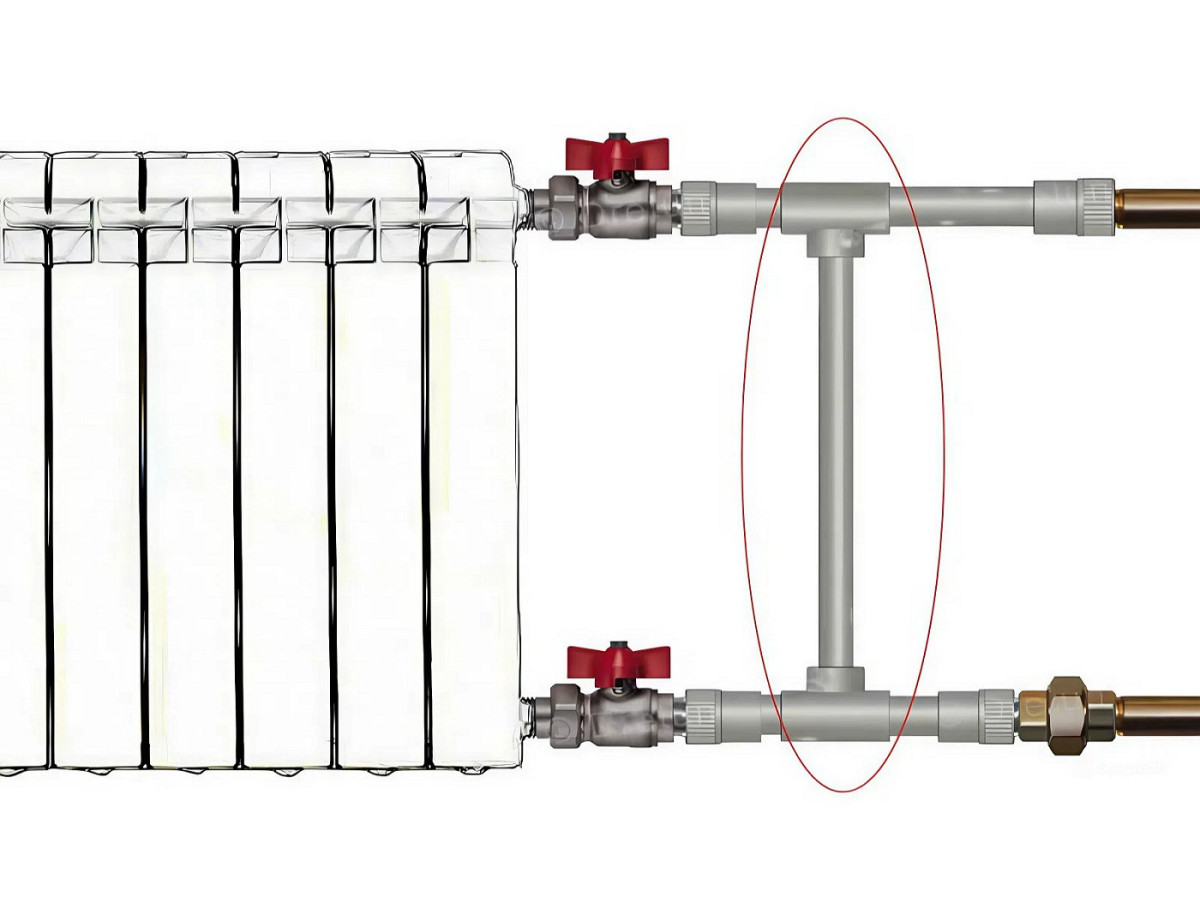

Байпас — це коротка трубка, що з'єднує прямий та зворотний трубопроводи системи опалення в обхід радіатора або групи радіаторів.
Основні функції байпаса:
- Підтримка циркуляції води, коли радіатор закритий або відключений.
- Запобігання надмірному гідравлічному опору в системі.
- Захист насосного обладнання від зайвого тиску та перегріву.
- Регулювання температури та потоку теплоносія, забезпечуючи рівномірне опалення всіх приміщень.
Без байпаса закриття крана на радіаторі може повністю перекрити потік у системі, що призведе до падіння тиску, шуму та нерівномірного нагріву.
Байпас в однотрубній та двотрубній системі: відмінності
Однотрубна система
В однотрубній системі опалення вода проходить через усі радіатори послідовно. Якщо закрити кран радіатора без байпаса, потік теплоносія перерветься, і нижчі радіатори не будуть нагріватися. Байпас у цьому випадку обов'язковий — він забезпечує обхід радіатора та підтримує циркуляцію.
Двотрубна система
В двотрубній системі подача і зворотка йдуть окремо, і кожен радіатор отримує теплоносій напряму. Байпас тут не завжди необхідний, але його установка дозволяє:
- Балансувати тиск у системі.
- Підтримувати циркуляцію при частковому перекритті радіаторів.
- Спрощувати регулювання температури в приміщеннях.
Таким чином, в однотрубній системі байпас критично важливий, а в двотрубній — більш опціональний, але корисний для регулювання та захисту насоса.
Розрахунок діаметра байпаса
Щоб байпас виконував свою функцію, потрібно правильно підібрати діаметр труби. Основні рекомендації:
- Діаметр байпаса зазвичай на одну ступінь менший за діаметр основної труби. Наприклад, якщо подача 25 мм, байпас можна ставити 20 мм.
- Для насосних систем варто орієнтуватися на потрібну швидкість циркуляції.
- В складних або довгих системах можна використовувати регулюючий клапан на байпасі для точної настройки потоку.
Правильний діаметр забезпечує достатній обсяг циркуляції без втрати тиску і гарантує роботу насоса в штатному режимі.
Байпас — не просто додаткова труба, а важливий елемент для стабільної та ефективної роботи системи опалення. Він забезпечує обхід радіатора при закритті, захищає насос, зменшує шум та підтримує комфортну температуру в приміщеннях. Правильний розрахунок діаметра та установка клапанів роблять опалення безпечним і енергоефективним.
