Твердопаливний котел влаштований порівняно просто: паливо згорає в камері, тепло передається теплоносію, а продукти згоряння відводяться через димохід. Але саме неможливість миттєво зупинити горіння відрізняє його від газового або електричного обладнання.
Якщо газовий пальник можна вимкнути практично одразу, то завантажені дрова або вугілля після команди автоматики продовжують виділяти тепло. Тому завдання керування твердопаливним котлом полягає не лише в підтриманні заданої температури, а й у безпечному відведенні вже виробленої енергії.
Сучасна автоматика дає змогу зменшити кількість ручних регулювань, зробити горіння стабільнішим, керувати насосами та опалювальними контурами, а за правильної конфігурації — скоротити перевитрату палива та знизити ризик перегріву.
Що взагалі може контролювати автоматика
Залежно від конструкції котла та складності опалювальної системи керування може здійснюватися одразу за кількома напрямами.
Подача повітря в топку. Чим більше кисню отримує паливо, тим інтенсивніше відбувається горіння. Обмеження повітря зменшує потужність, однак надмірне «придушення» котла призводить до неповного згоряння палива, появи сажі, смолистих відкладень і зниження ефективності.
Тяга та димовидалення. В одних котлах встановлюється вентилятор наддуву, що подає повітря в камеру згоряння. В інших застосовується димосос, який створює розрідження в топці та витягує продукти згоряння в димохід. Конкретна схема залежить від конструкції котла — ці пристрої не можна вважати повністю взаємозамінними.
Робота циркуляційних насосів. Контролер може вмикати насос опалення після прогрівання котла, керувати завантаженням теплоакумулятора, нагріванням бойлера непрямого нагріву та іншими контурами.
Температура зворотної лінії. Для твердопаливного котла особливо важливо не допускати тривалої роботи з надмірно холодною зворотною лінією.
Подача палива. У пелетних і автоматичних вугільних котлах автоматика керує шнеком або іншим механізмом подачі палива, розпалюванням і підтриманням полум’я.
У результаті існує кілька рівнів автоматизації — від повністю механічного до практично автономного.
Рівень 1. Механічний регулятор тяги
Це один із найпростіших способів автоматизувати класичний дров’яний або вугільний котел без підключення електроніки.
Регулятор встановлюється безпосередньо у водяну сорочку котла та механічно з’єднаний ланцюжком із повітряною заслінкою або піддувальними дверцятами.
Принцип досить простий: при підвищенні температури теплоносія термочутливий елемент поступово прикриває заслінку, зменшуючи надходження повітря. Коли температура знижується, подача повітря збільшується.
Головна перевага такого рішення — повна незалежність від електромережі.
Крім того, механічний регулятор відносно простий, недорогий і підходить для багатьох традиційних котлів.
Однак його можливості обмежені. Він орієнтується лише на температуру котлової води, не враховує температуру в приміщеннях і не може самостійно керувати насосами, змішувальними клапанами або кількома опалювальними контурами.
І головне: регулятор тяги не є системою аварійного охолодження. Навіть після повного закриття заслінки завантажене паливо ще деякий час продовжує виділяти тепло.
Рівень 2. Електронний контролер і керування горінням
Наступний рівень — мікропроцесорний контролер, що працює разом із датчиками температури, циркуляційними насосами та вентилятором.
Спрощено схема може виглядати так:
[Температура котла] ───────────┐
[Температура димових газів] ───┼──> [Контролер] ─┬──> [Вентилятор / димосос]
[Кімнатний термостат] ─────────┘ ├──> [Насос опалення]
├──> [Насос бойлера]
└──> [Інші контури]
У простих контролерах вентилятор працює за принципом увімкнення та вимкнення. Більш досконала автоматика здатна плавно змінювати його продуктивність залежно від температури.
При PID- або zPID-регулюванні контролер може поступово зменшувати оберти вентилятора в міру наближення температури котла до заданої. Однак мінімальну швидкість наддуву необхідно налаштувати правильно. За надто низьких обертів повітряний потік може стати нестабільним, гравітаційна заслінка вентилятора — періодично закриватися, а нормальне горіння — переходити в тління або режим частих циклів розгону та зупинки. Тому мінімальний поріг роботи вентилятора підбирають з урахуванням конкретного котла, вентилятора, палива та тяги димоходу.
Вентилятор наддуву чи димосос
Вентилятор наддуву подає повітря в котел під невеликим надлишковим тиском. Таке рішення широко використовується в класичних твердопаливних котлах.
Димосос встановлюється з боку відведення продуктів згоряння та створює розрідження в топці. Це може покращити стабільність тяги та зменшити ймовірність виходу диму через нещільності або відкриті завантажувальні дверцята.
Який варіант кращий, визначається конструкцією конкретного котла. Самостійно встановлювати вентилятор або димосос на обладнання, яке спочатку не розраховане на таку роботу, небажано: зміна тяги впливає на процес горіння та температуру димових газів.
Навіщо контролювати температуру димових газів
Температура теплоносія показує стан самого котла, але майже нічого не говорить про те, скільки енергії в конкретний момент втрачається через димохід.
Тому деякі сучасні контролери додатково використовують датчик температури димових газів.
Він дає змогу автоматиці точніше визначати фазу горіння, зменшувати оберти вентилятора після розгоряння палива, виявляти згасання та обмежувати надмірну тягу.
Це може знизити непотрібні тепловтрати через димохід і покращити використання палива. Але обіцяти універсальну економію, наприклад суворо 15–20%, некоректно: результат значною мірою залежить від конструкції котла, якості палива, налаштування горіння, стану теплообмінника та характеристик димоходу.
Захист котла від холодної зворотної лінії
Це один із найважливіших елементів правильно побудованої системи.
Якщо в сильно розігрітий котел тривалий час надходить надто холодний теплоносій, температура внутрішніх поверхонь теплообмінника може опуститися нижче точки утворення конденсату з продуктів згоряння.
У результаті на стінках з’являються волога, смоли та агресивні продукти згоряння. Це прискорює забруднення теплообмінника та може сприяти корозії.
Тому температуру зворотної лінії зазвичай підтримують вище мінімального значення, зазначеного виробником конкретного котла. Для багатьох моделей воно знаходиться приблизно в діапазоні 55–65 °C, але орієнтуватися необхідно саме на технічну документацію обладнання.
Важливо розуміти: проста затримка ввімкнення циркуляційного насоса не замінює повноцінного захисту зворотної лінії.
Для цього завдання застосовують:
- термостатичний триходовий клапан;
- чотириходовий змішувальний клапан;
- байпас з окремим насосом підмішування;
- спеціальні завантажувальні вузли типу Laddomat;
- насосно-змішувальні групи з автоматичним керуванням.
Байпас із насосом підмішування — досить поширене рішення, особливо для котлів із масивним теплообмінником. Насос забезпечує циркуляцію частини гарячого теплоносія з подачі назад до входу котла і тим самим підвищує температуру зворотної лінії.
Чотириходовий клапан одночасно регулює температуру води, що надходить у систему опалення, і температуру зворотної лінії котла. При цьому під час прогрівання він може обмежувати витрату теплоносія в опалювальний контур, що необхідно враховувати під час проєктування гідравлічної схеми.
Усі ці рішення організовують циркуляцію таким чином, щоб у котел не надходив надмірно холодний теплоносій навіть після початку опалення будинку або заряджання теплоакумулятора.
Кімнатний термостат: корисний, але не може зупинити горіння
До контролера можна підключити кімнатний термостат.
Коли приміщення прогрівається до заданої температури, автоматика зменшує інтенсивність горіння або змінює роботу опалювального контуру.
Однак тут необхідно враховувати специфіку твердого палива.
Якщо в топці знаходиться велике завантаження добре розгорілих дров, команда кімнатного термостата не змусить їх миттєво припинити виділяти тепло. Тому значно ефективніше використовувати кімнатне регулювання разом із теплоакумулятором і керуванням температурою води, що надходить до опалювальних приладів.
Рівень 3. Теплоакумулятор — найважливіша частина правильної автоматизації
Одна з головних проблем класичного твердопаливного котла виникає тоді, коли будинку потрібно, наприклад, 5 кВт тепла, а котел, що нормально горить, здатний видавати 15–20 кВт.
Просте рішення — сильно зменшити подачу повітря. Але тривала робота в такому режимі не завжди вигідна.
За нестачі кисню погіршується згоряння деревини, збільшується кількість диму, сажі та смолистих відкладень. Частина потенційної енергії палива втрачається.
Більш правильний підхід — дати котлу працювати в ефективному діапазоні потужності, а надлишкове тепло тимчасово зберігати в буферній ємності, або теплоакумуляторі.

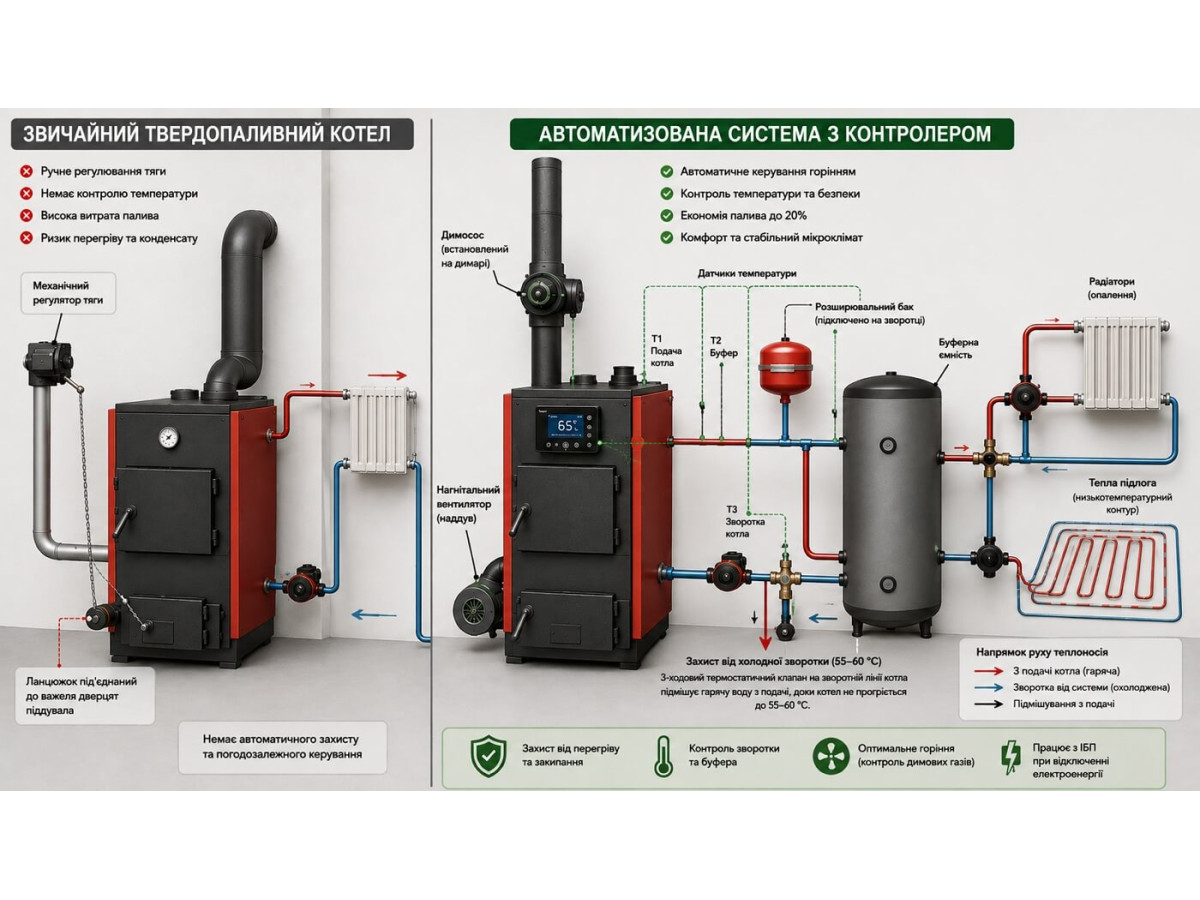

Спрощена схема виглядає так:
┌──────────────────┐
│ Твердопаливний │
│ котел │
└────────┬─────────┘
│
[Вузол підмішування]
│
▼
┌──────────────────┐
│ Теплоакумулятор │
└────────┬─────────┘
│
┌────────┴─────────┐
│ │
▼ ▼
[Радіатори] [Тепла підлога]
│ │
└──────────────────┘
▼
[Зворотна лінія]
Котел нагріває великий об’єм води в баку, після чого система опалення поступово забирає накопичену енергію навіть тоді, коли паливо вже прогоріло.
Це зменшує необхідність постійно обмежувати горіння та дає змогу набагато гнучкіше керувати опаленням.
Як автоматика працює разом із буферною ємністю
Тут керування можна розділити на кілька окремих завдань.
|
Контур |
Завдання |
|
Котел → теплоакумулятор |
Швидко прогріти котел і забезпечити безпечну температуру зворотної лінії |
|
Теплоакумулятор → радіатори |
Подавати стільки тепла, скільки потрібно будинку |
|
Теплоакумулятор → тепла підлога |
Знижувати температуру через змішувальний вузол |
|
Котел/буфер → бойлер ГВП |
За необхідності забезпечувати пріоритет нагрівання гарячої води |
Наприклад, котловий контур може працювати за високої температури, а в систему теплої підлоги через змішувальний клапан надходитиме теплоносій значно нижчої температури.
У результаті режим горіння котла перестає безпосередньо визначати температуру радіаторів або підлоги.
Погодозалежна автоматика
Наступним етапом може стати погодозалежне керування.
На вулиці встановлюється датчик температури, а контролер залежно від погоди автоматично розраховує необхідну температуру подачі в систему опалення.
Наприклад, за сильного морозу радіаторам потрібен гарячіший теплоносій, а за невеликої плюсової температури або близько нуля — значно холодніший.
Контролер керує змішувальним клапаном і поступово змінює температуру подачі. Завдяки цьому опалення реагує на зміну погоди ще до того, як приміщення встигне помітно перегрітися або охолонути.
Особливо добре така схема працює з теплоакумулятором.
Рівень 4. Пелетний котел — автоматизація самого процесу горіння
Головне обмеження звичайного дров’яного котла автоматика усунути не може: дрова все одно необхідно вручну завантажувати в топку.
У пелетних котлах автоматизована вже сама подача палива.
У типовій системі є:
- паливний бункер;
- шнековий механізм;
- пелетний пальник;
- вентилятор;
- система автоматичного розпалювання;
- датчики температури;
- контролер.
Автоматика дозує кількість палива та повітря відповідно до необхідної потужності.
У більш досконалих моделях додатково реалізуються автоматичне очищення пальника та теплообмінника, контроль полум’я, дистанційне керування й автоматичне повторне розпалювання.
Тривалість роботи на одному завантаженні бункера не можна виразити універсальною кількістю днів: вона залежить від об’єму бункера, потужності котла, погоди, тепловтрат будівлі та якості палива.
ДБЖ: що станеться при відключенні електроенергії
Електронний контролер, вентилятор і циркуляційні насоси потребують живлення від мережі.
Тому після встановлення електронної автоматики навіть спочатку енергонезалежний котел стає частиною енергозалежної опалювальної системи.
Найнебезпечніша ситуація виникає не через те, що вимкнувся сам контролер, а через те, що зупиняється циркуляція теплоносія, поки паливо продовжує горіти.
Температура води в котлі при цьому може швидко збільшуватися.
Тому для систем із примусовою циркуляцією бажано заздалегідь передбачити резервне живлення.
Для циркуляційних насосів краще застосовувати ДБЖ із вихідною напругою типу «чиста синусоїда». Це особливо важливо для обладнання з асинхронними двигунами та деяких електронно-комутованих насосів.
Акумулятор підбирають за потужністю обладнання та необхідним часом автономної роботи. Для регулярного резервування краще використовувати акумулятори, розраховані на циклічну роботу, наприклад відповідні AGM/GEL або LiFePO4-системи із сумісною електронікою. Звичайний стартерний автомобільний акумулятор для постійного циклічного режиму — не найкращий варіант.
Під час розрахунку ДБЖ необхідно враховувати не лише номінальну потужність насосів, а й можливі пускові струми.
ДБЖ не замінює механічний аварійний захист
Це принципово важливий момент.
ДБЖ є додатковим рівнем захисту, але не можна будувати безпеку котла лише на акумуляторі та електроніці.
Можуть одночасно статися несправність насоса, відмова контролера, розряд акумулятора або інша аварія.
Тому твердопаливна система повинна мати передбачені виробником і схемою опалення незалежні засоби захисту.
Залежно від конструкції це можуть бути:
- розширювальний бак;
- запобіжний клапан;
- аварійний контур природної циркуляції;
- охолоджувальний теплообмінник;
- термічний клапан аварійного охолодження;
- інші пристрої, передбачені виробником котла.
Як працює аварійне охолодження
Деякі твердопаливні котли обладнані спеціальним вбудованим охолоджувальним теплообмінником.
При надмірному підвищенні температури механічний термостатичний клапан відкриває подачу холодної водопровідної води через цей теплообмінник. Вода забирає надлишкове тепло і потім відводиться в каналізацію.
Для такої схеми можуть використовуватися спеціалізовані термічні клапани типу Watts STS, Regulus DBV та аналогічні пристрої — але лише якщо така схема допускається виробником конкретного котла.
Самостійно подавати холодну водопровідну воду безпосередньо в розігріту водяну сорочку звичайного котла не можна: система аварійного охолодження повинна бути конструктивно розрахована саме на такий режим.
Запобіжний клапан також потрібно підбирати правильно
Вказувати універсальний тиск спрацьовування, наприклад «від 1,5 до 3 бар», некоректно.
Робочий тиск і параметри групи безпеки визначаються конструкцією котла та всієї опалювальної системи.
Запобіжний клапан повинен відповідати максимально допустимому робочому тиску котла та вимогам виробника обладнання.
Він захищає систему від небезпечного збільшення тиску, але також не замінює нормального відведення надлишкового тепла.
Відкрита чи закрита система опалення
Під час модернізації старого твердопаливного котла необхідно враховувати ще один принциповий момент: чи розрахований він на роботу в закритій системі під тиском.
Деякі старі або прості моделі допускається встановлювати лише за певними схемами, наприклад із відкритим розширювальним баком.
Тому не можна просто взяти стару самопливну систему, встановити мембранний бак, насос і закрити її без перевірки документації котла.
Конкретна схема повинна відповідати вимогам виробника.
Дистанційне керування
Сучасні контролери можуть підтримувати Wi-Fi, Ethernet або GSM.
Через інтернет користувач може контролювати:
- температуру котла;
- температуру теплоакумулятора;
- роботу насосів;
- стан бойлера;
- температуру димових газів;
- стан пальника;
- аварійні події.
Деякі пристрої підтримують інтеграцію через Modbus або інші інтерфейси.
Це зручно, але дистанційний моніторинг необхідно розглядати саме як додаткову функцію. Wi-Fi, застосунок або хмарний сервіс не можуть замінити механічні засоби аварійного захисту.
Як модернізувати звичайний твердопаливний котел поетапно
Якщо котел уже встановлений, необов’язково одразу будувати складну автоматизовану котельню. Модернізацію можна розділити на кілька етапів.
Етап 1. Спочатку безпека
Необхідно перевірити правильність встановлення розширювального бака, запобіжних пристроїв, димоходу та циркуляції.
Якщо система залежить від насосів, бажано передбачити резервне живлення.
Одночасно варто організувати повноцінний захист котла від холодної зворотної лінії.
Етап 2. Автоматизувати горіння
Для сумісного котла можна встановити контролер і вентилятор наддуву або використовувати передбачену виробником систему з димососом.
Більш досконалий варіант — контролер із можливістю підключення датчика димових газів.
Етап 3. Встановити теплоакумулятор
Саме буферна ємність у багатьох системах дає найбільш помітну зміну характеру роботи твердопаливного опалення.
Котел отримує можливість працювати в нормальному режимі горіння, а опалювальна система — забирати тепло тоді й у тій кількості, коли воно справді потрібне будинку.
Етап 4. Додати автоматичне керування опаленням
Після появи буфера можна встановити кімнатні термостати, погодозалежну автоматику та моторизовані змішувальні клапани для окремих опалювальних контурів.
У результаті температура в будинку перестає безпосередньо залежати від поточної стадії горіння дров.
Етап 5. Автоматизувати завантаження палива
Якщо головне завдання — якомога рідше підходити до котла, наступний етап уже пов’язаний не стільки з контролером, скільки зі зміною технології горіння.
Для цього застосовуються пелетні котли або, якщо це допускає виробник наявного обладнання, сумісні автоматичні пелетні пальники.
Яка автоматика справді потрібна твердопаливному котлу
Для невеликого класичного котла зовсім не обов’язково встановлювати складну систему керування. Іноді достатньо механічного регулятора тяги, правильно зібраної обв’язки та надійної природної або резервованої циркуляції.
Якщо потрібне точніше керування, має сенс додати контролер, насосну автоматику та регулювання процесу горіння.
Але найбільш повноцінна система виходить тоді, коли автоматика не намагається постійно «придушити» котел під поточну потребу будинку, а розділяє виробництво та споживання тепла.
Котел спалює паливо в ефективному для нього режимі, теплоакумулятор зберігає отриману енергію, а змішувальні вузли та контролери поступово розподіляють її між радіаторами, теплою підлогою та гарячим водопостачанням.
Саме в такій системі автоматика справді перетворює звичайний твердопаливний котел з обладнання, що потребує постійної уваги, на значно більш передбачуване та зручне джерело опалення.
