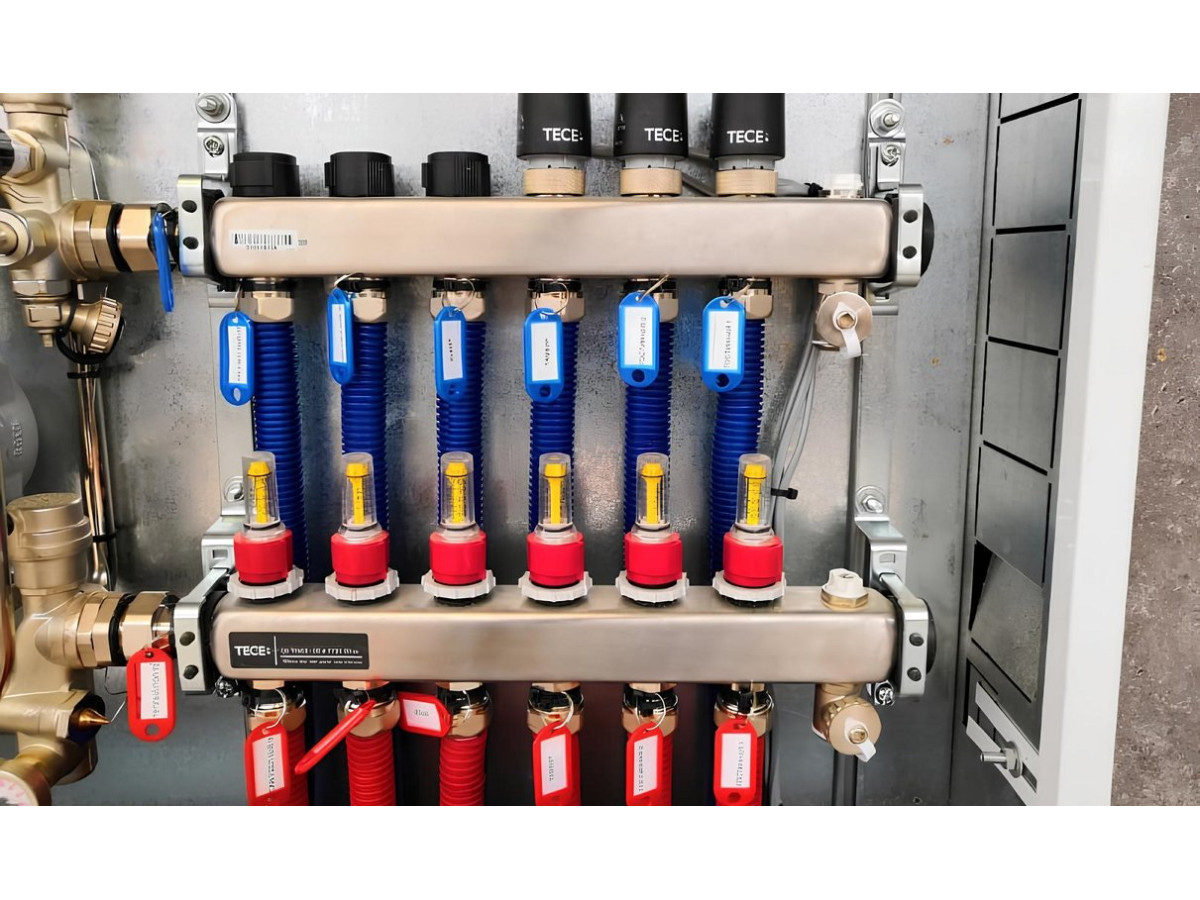

Коллекторные группы с расходомерами — это не просто распределительные узлы. Это полноценный управляющий элемент системы, от которого зависит эффективность работы тёплого пола или радиаторного отопления. И один из ключевых вопросов при выборе — сколько контуров должно быть в группе, чтобы система работала стабильно и без перегревов.
Разберём, как правильно рассчитать количество контуров, стоит ли брать коллектор “с запасом” и на какие детали стоит обратить внимание при подборе именно моделей с расходомерами.
Зачем нужны расходомеры в коллекторе
Расходомеры позволяют визуально контролировать объём теплоносителя, проходящего по каждому контуру, и при необходимости — балансировать систему. Это особенно важно для водяного тёплого пола, где:
- Разные петли имеют разную длину;
- Неравномерное распределение приводит к “завоздушенным” зонам или перепаду температур;
- Без расходомеров невозможно точно выставить требуемый поток теплоносителя на каждом участке.
Если система состоит из нескольких помещений, зон или этажей, коллекторная группа с расходомерами — не роскошь, а норма.
Сколько контуров нужно? Считаем не помещения, а петли
Каждый расходомер обслуживает один контур — замкнутую петлю трубы, подключённую к подающему и обратному коллектору. Чтобы правильно определить количество контуров, учитывайте размеры и назначение помещений. Для комнаты площадью до 10–12 м² обычно достаточно одного контура. Если помещение больше, около 15–25 м², целесообразно использовать два контура для равномерного прогрева. В санузлах обычно выделяют один контур для тёплого пола и отдельный — для сушилки. В больших кухнях-гостиных часто применяют два или три контура. Для мансард и будущих зон лучше сразу заложить запас контуров, чтобы обеспечить гибкость системы.
Пример расчёта для дома 120 м²:
- Кухня-гостиная — 3 контура
- Холл — 1
- Ванная — 1
- Три спальни — по 1
- Будущая комната на мансарде — 1
Итого: 7 контуров
Рекомендация: выбираем группу на 8 контуров с расходомерами
Нужен ли запас?
Да, в 90% случаев — нужен. Почему:
- Возможны корректировки в ходе монтажа (например, длинная петля делится на две);
- Будущие подключения (гараж, мансарда, терраса);
- Лишний выход можно заглушить, а вот “добавить” — значит менять всю группу.
Идеально — 1–2 дополнительных вывода, особенно если нет чёткого проектного плана.
Какие бывают коллекторные группы с расходомерами
Существует несколько типов коллекторных групп, и выбор зависит от задач. Базовые модели с расходомерами подходят для стандартных тёплых полов без автоматического управления. Если требуется регулировать температуру в отдельных комнатах с помощью сервоприводов, лучше выбрать группу с термостатическими клапанами. Коллекторы со встроенными воздухоотводчиками и сливом обеспечивают удобство при запуске и обслуживании системы. Для тёплых полов, где температура подающей линии высокая, рекомендуется использовать коллектор с насосно-смесительным узлом.
Диаметры и совместимость
Стандартные коллекторы с расходомерами рассчитаны на:
- Выходы под евроконус ¾" для подключения контуров;
- Вход/выход подачи и обратки — 1" или 1¼", в зависимости от группы;
- Некоторые модели имеют регулировочные клапаны на обратке (ручные или автоматические).
Важно: если вы используете трубу PEX или металлопластик — заранее проверьте совместимость с фитингами. При необходимости докупаются евроконусные адаптеры.
При выборе коллекторной группы с расходомерами не стоит ориентироваться только на текущее количество контуров или комнат. На правильный выбор влияют геометрия помещений, длина труб, плотность укладки и особенности распределения тепла в системе. Лучше предусмотреть небольшой запас и отдавать предпочтение гибкости конфигурации и расширенному функционалу. Такой подход поможет избежать переделок, снизит возможный дискомфорт и сократит будущие затраты.
