Выбор диаметра труб для системы отопления

Подбор трубы для отопления — вопрос не столько моды или привычки, сколько эффективности, экономии и надежности. Если диаметр выбран неправильно, даже самый дорогой котел и лучшие радиаторы не дадут желаемого результата.

От самотека до циркуляционного насоса

Исторически отопительные системы базировались на естественной циркуляции. Горячая вода поднималась по стояку за счёт разницы плотностей, а охлаждённая опускалась обратно в котел. Чтобы этот процесс работал, требовались трубы большого диаметра — порой до двух дюймов и более. Это было громоздко, неэкономично, но оправдано на тот момент.

С появлением насосов появилась возможность заставить воду двигаться принудительно. Это позволило резко сократить диаметр труб и объем воды в системе. Современные материалы — сталь, пластик, медь — тоже сыграли свою роль: они легче монтируются, не требуют сварки и дают больше свободы в проектировании. В результате сегодня диаметр труб подбирается не "на глаз" и не по принципу «чем больше, тем лучше», а на основе конкретных расчетов и характеристик системы.

Что влияет на выбор диаметра

Первый и главный параметр — тепловая нагрузка. Нужно понимать, сколько тепла требуется для обогрева каждого помещения. Из этого вытекает необходимый расход теплоносителя — обычно воды — который должен пройти через трубу за единицу времени. Чем выше потребность в тепле, тем больше объём воды должен циркулировать, и тем больше сечение трубы.

Но есть и второй фактор — скорость потока. Если труба слишком узкая, вода пойдет слишком быстро, появится шум, возрастёт гидравлическое сопротивление, и насос начнёт работать в нештатном режиме. Слишком широкая труба, наоборот, приведёт к переобъему воды и снижению температуры на обратке. Оптимальная скорость потока в бытовой системе отопления — от 0,3 до 0,7 метра в секунду. Этого достаточно, чтобы не было ни гула, ни завихрений, ни ненужной инерции.

Как рассчитывается диаметр

Формулы, по которым рассчитывают трубы, используют инженеры. Для бытового применения чаще берут типовые значения из таблиц, основанных на многолетней практике. Но базовая идея проста: сначала определяют мощность системы, затем нужный расход теплоносителя, и уже из этого подбирается диаметр.

Например, если участок системы должен передать 10 киловатт тепла, то при температурном перепаде в 20 градусов потребуется примерно 0,43 литра воды в секунду. Чтобы передать такой поток без проблем, подойдёт труба с внутренним диаметром около 20 мм. Дальше всё зависит от длины трубопровода, количества поворотов, арматуры и других факторов, которые учитываются при проектировании.

Частые ошибки при выборе диаметра

Одна из самых распространённых ошибок — стремление «перестраховаться». В частных домах часто устанавливают трубы большего диаметра, чем нужно. В результате система прогревается медленно, трудно отрегулировать температуру, и возникают проблемы с балансировкой. Наоборот, экономия на диаметре может привести к шуму, быстрому износу насоса и даже перегреву отдельных участков.

Вторая ошибка — неправильные переходы между диаметрами. Например, если после коллекторной разводки трубы резко сужаются, это создает узкое горлышко и нарушает распределение тепла. Особенно важно следить за согласованием диаметров при комбинированных системах — когда радиаторы подключены параллельно, а тёплые полы — через смесительный узел.

Третья ошибка — игнорирование характеристик материала. У труб из полипропилена и металлопластика внутренний диаметр отличается от наружного, а гидравлическое сопротивление выше, чем у металла. Это нужно учитывать, особенно если система рассчитана «впритык».

Подход для непрофессионалов

Если вы не инженер и не собираетесь проводить детальный расчет, лучше использовать проверенные решения. Уважающие себя производители котлов, коллекторов и радиаторов публикуют типовые схемы подключения с рекомендациями по диаметрам. Эти схемы — хороший ориентир.

Хорошая практика — начинать с коллектора (или основного стояка) с трубой диаметром не менее 25 мм. Далее — переход на 20 мм или 16 мм к потребителям, в зависимости от протяжённости и мощности участка. В лучевой разводке, особенно для тёплого пола, почти всегда используют диаметр 16 мм.

При этом крайне важно учитывать арматуру. Каждый клапан, фильтр или термостат добавляет сопротивление, и это может потребовать увеличения диаметра трубы на конкретном участке. Проект, в котором учтены только трубы, но не фурнитура, почти всегда приводит к ошибке.

Пример расчёта диаметра трубы для отопительного контура мощностью 5 кВт:

Исходные данные:

• Площадь помещения: 50 м²
• Удельные теплопотери: 100 Вт/м²
• Общая тепловая нагрузка:
  Q = 50 × 100 = 5000 Вт (5 кВт)
• Температурный режим: 70/50°C
• Δt = 20°C
• Удельная теплоёмкость воды: c = 4200 Дж/(кг·°C)
• Плотность воды: ρ ≈ 1000 кг/м³

Шаг 1: Расчёт расхода теплоносителя

Используем формулу:

G = Q / (c × Δt) = 5000 / (4200 × 20) = 0.0595 кг/с

Поскольку плотность воды близка к 1000 кг/м³, получаем:
0.0595 л/с × 3600 = 214 л/ч

Шаг 2: Определение оптимального диаметра трубы

Рассчитаем площадь сечения трубы по диапазону рекомендуемой скорости: 0.3–0.7 м/с.

• При V = 0.3 м/с:
  A = G / V = 0.0000595 / 0.3 = 0.000198 м²
  D = 2 × √(A / π) ≈ 15.9 мм
• При V = 0.7 м/с:
  A = 0.0000595 / 0.7 = 0.000085 м²
  D ≈ 10.4 мм

Итог: оптимальный внутренний диаметр трубы должен быть в диапазоне от 10.4 мм до 15.9 мм. Однако для снижения шума и увеличения ресурса системы лучше выбирать трубу ближе к верхнему пределу — около 16 мм.

Шаг 3: Выбор подходящих труб

Трубы с внутренним диаметром около 12–13 мм, например:

• металлопластик 16×2 мм (внутренний Ø ~12 мм),
• PEX 16 мм (внутренний Ø ~12–13 мм),

технически могут применяться, поскольку скорость теплоносителя в них будет находиться в пределах нормы (до 0.7 м/с). Однако такой выбор не оптимален: минимальный запас по скорости повышает риск шумов, гидравлических потерь и более интенсивного износа элементов системы.

Для более комфортной и надёжной эксплуатации рекомендуется использовать трубы с внутренним диаметром около 16 мм:

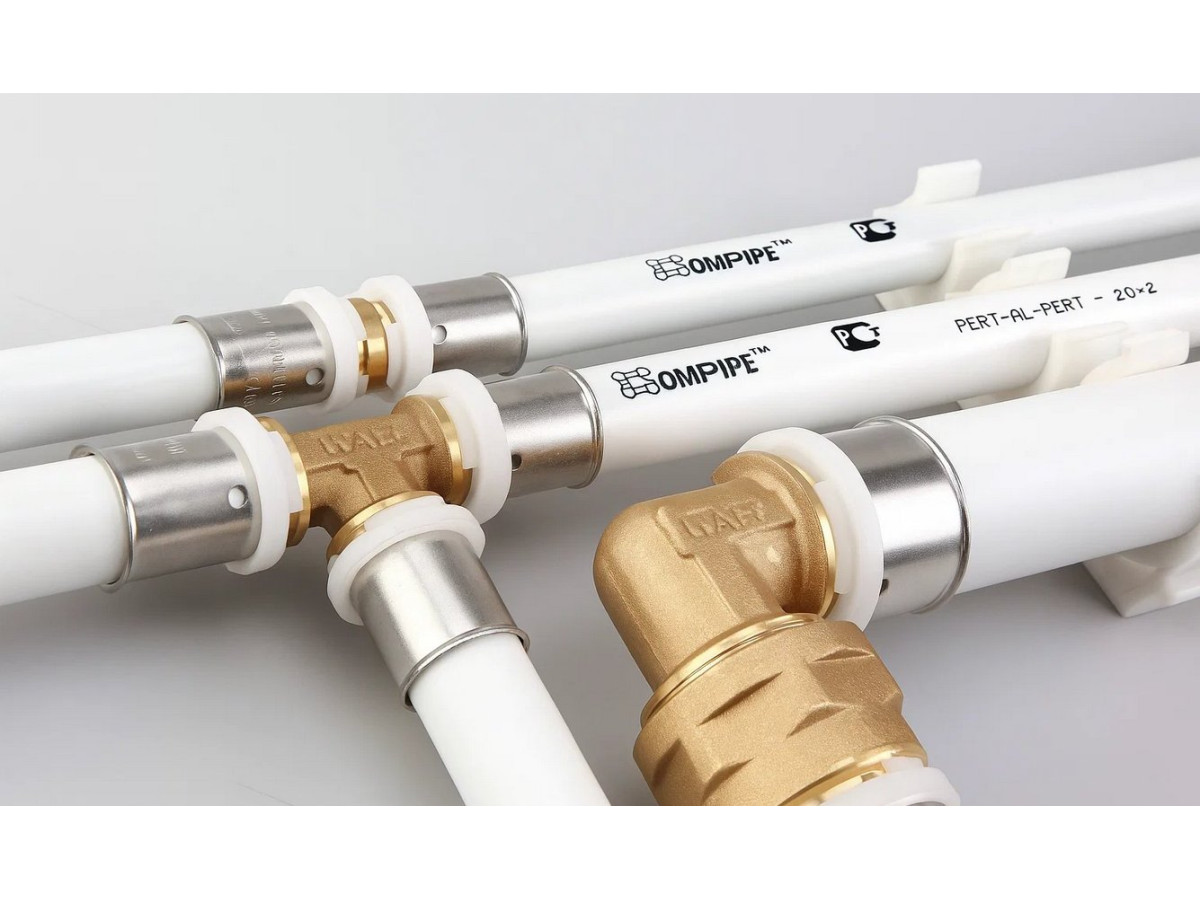

• металлопластик 20×2 мм (внутренний Ø 16 мм),
• полипропилен PN20 25 мм (внутренний Ø ≈16.6 мм).

Итоговая таблица

Выбор диаметра труб в отоплении — это не догма, а инженерный компромисс. Здесь важно всё: материал, длина трассы, тип циркуляции, количество потребителей и способ регулировки. Нет универсального ответа, который подойдёт всем. Но есть здравый подход: не игнорировать расчёты, доверять проверенным схемам и не заменять точность «опытом» монтажников без инженерного образования.

Если диаметр выбран правильно, система работает тихо, стабильно и экономично. И это всегда заметно — по счёту за газ, по температуре в доме и по тому, насколько часто приходится обращаться к мастерам.
