Комплектующие для водяного тёплого пола: расчёт на примере комнаты 20 м²

Водяной тёплый пол нельзя рассчитывать исключительно по общей площади помещения. На количество трубы и подбор оборудования влияют теплопотери комнаты, шаг укладки, расстояние до коллектора, конструкция перекрытия, напольное покрытие и расчётная температура теплоносителя.

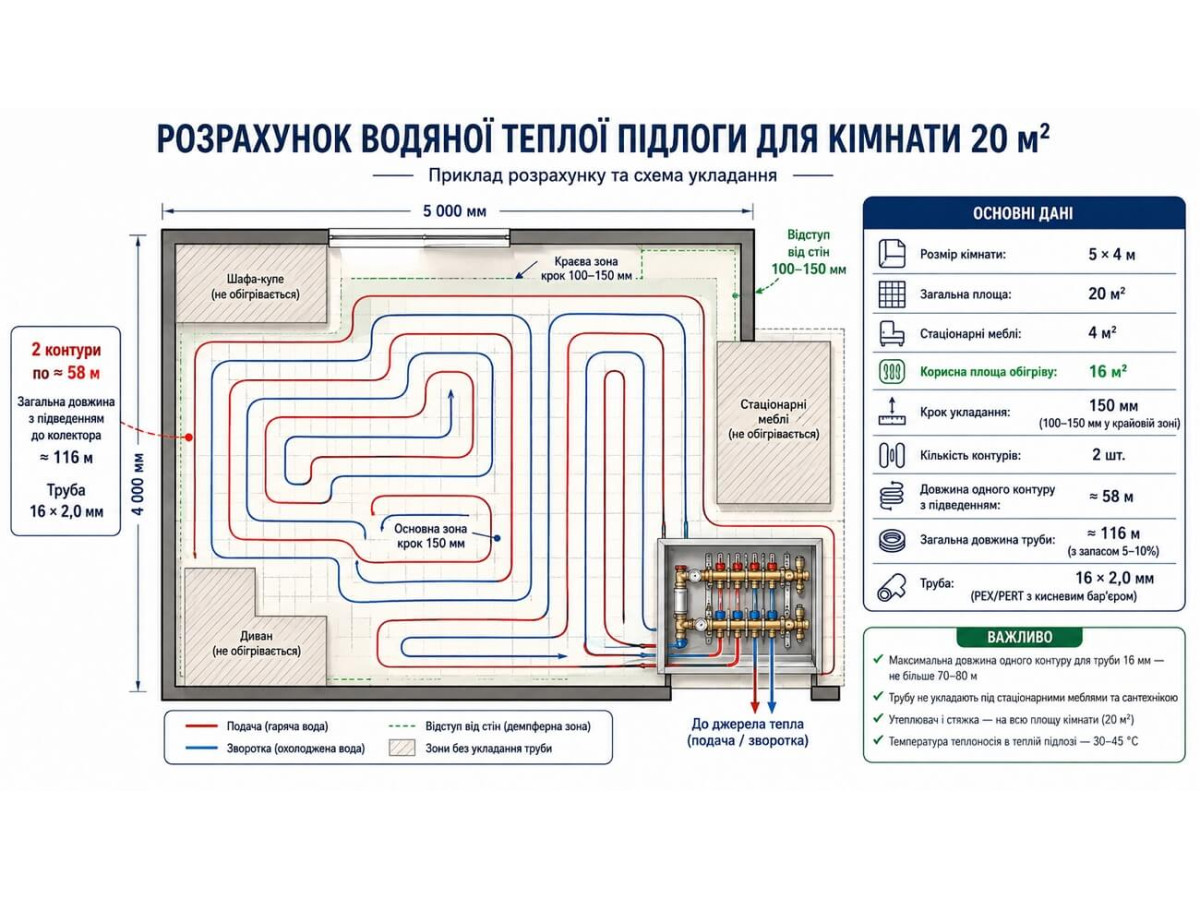

1. Площадь укладки и геометрия

Первый шаг — создание схемы помещения с отметкой зон, где укладка трубы не требуется. Труба не прокладывается под стационарными конструкциями (встроенные шкафы, кухонные гарнитуры без зазора, камины, тяжёлая сантехника).

Обычную мебель (кровати, диваны, столы) исключать из зоны обогрева не рекомендуется, так как при перестановке образуются «холодные пятна». От стен соблюдается нормативный отступ 10–15 см.

Исходные параметры помещения (пример):

• Общая площадь комнаты: 20 м² (5 × 4 м).
• Стационарная мебель и отступы: 5 м².
• Активная площадь обогрева (S): 15 м².

2. Шаг укладки и тепловая нагрузка

Шаг трубы подбирается исходя из требуемой тепловой мощности помещения и температуры теплоносителя:

• 100–150 мм: краевые (рантовые) зоны у окон и наружных стен.
• 150 мм: оптимальный шаг для жилых комнат (исключает «температурную зебру»).
• 200 мм: зоны с минимальными теплопотерями.

3. Расчёт длины трубы

Для предварительного расчёта длины трубы используется формула:

• Расчёт по площади: 15 м² / 0,15 м = 100 п.м.
• Подводящие трассы: 4 м на контур (4 × 2 = 8 м).
• Расчётная длина: 108 м. С учётом запаса 10% на технологические изгибы закупается 115–120 м.

4. Трассировка и деление на контуры

Общую длину (108 м) необходимо разделить на 2 равных контура по ~54 м. Это исключает высокое гидравлическое сопротивление и обеспечивает сбалансированную работу насоса.

5. Комплектация коллекторного узла

Для двух контуров требуется коллекторный блок на 2 выхода. Рекомендуемый комплект оборудования:

• Коллекторный блок в сборе: подающая гребёнка с расходомерами и обратная с регулирующими клапанами.
• Фитинги подключения: евроконусы 16 × 2,0 мм (4 шт.).
• Арматура и сервисный блок: запорные шаровые краны (2 шт.), автоматические воздухоотводчики и сливные краны.
• Шкаф коллекторный: встраиваемый или накладной (1 шт.).

6. Смесительный узел и автоматика

Если источник тепла подаёт высокотемпературный теплоноситель (выше 45°C), требуется установка насосно-смесительного узла. Согласно EN 1264, температура поверхности пола в жилой зоне не должна превышать +29°C.

Автоматизация помещения включает комнатный термостат (1 шт.) и электротермические сервоприводы на коллекторе (2 шт., по одному на каждый контур).

7. Изоляция, крепёж и «пирог» стяжки

Все конструктивные слои (утеплитель, демпфер, сетка, стяжка) рассчитываются на ВСЮ площадь помещения (20 м²):

• Теплоизоляция (XPS / EPS): 22 м² (с учётом 10% подрезки). Сопротивление слоя по EN 1264: ≥0.75 м²·К/Вт (над отапливаемым помещением) или ≥1.25 м²·К/Вт (над грунтом).
• Демпферная лента: 20 пог. м (периметр 18 м + нахлёсты на углы).
• Крепёж (такерные скобы): 350–400 шт. (из расчёта 3–4 шт. на 1 м трубы).
• Стяжка (пескобетон М300): толщина 60 мм (45 мм над трубой). Объём: 1.2 м³. Масса с запасом на неровности: 2.5–2.6 тонны (~100 мешков по 25 кг).

Сводная ведомость материалов (Смета)
