Какой способ подключения радиаторов лучше: однотрубная или двухтрубная система?

Выбор между однотрубной и двухтрубной схемой отопления — один из ключевых при проектировании или модернизации системы обогрева. Ошибка на этом этапе может обернуться неэффективной работой радиаторов, сложностью в регулировке температуры или лишними расходами. Разберёмся, в чём разница между этими схемами, какие у них плюсы и минусы, и какую выбрать для вашего дома или квартиры.

Что такое однотрубная система отопления?

Однотрубная система — это схема, в которой теплоноситель (вода или антифриз) проходит последовательно через каждый радиатор на своей ветке, теряя часть тепла на каждом этапе. Радиаторы отопления  как бы "выстроены в цепочку" на одном контуре.

Основные особенности:

• Один общий трубопровод выполняет функции подачи и возврата теплоносителя в рамках одной ветки.
• Каждый следующий радиатор получает уже остывший теплоноситель.
• Температура последнего радиатора может быть значительно ниже, чем первого, что приводит к неравномерному нагреву помещений.
• Для эффективной работы и возможности регулировки обязательно наличие замыкающих участков (байпасов).

Виды однотрубных систем:

• Вертикальная: Чаще встречается в старых многоквартирных домах, где стояки проходят через все этажи. Радиаторы подключаются к одному вертикальному стояку.
• Горизонтальная ("Ленинградка"): Используется в некоторых одноэтажных частных домах как упрощённый и бюджетный вариант. Трубопровод проходит по периметру помещения или под полом, последовательно соединяя радиаторы.

Что такое двухтрубная система отопления?

В двухтрубной системе каждый радиатор подключается параллельно к двум отдельным магистралям: трубе подачи горячего теплоносителя и трубе возврата остывшего. Это позволяет каждому радиатору получать теплоноситель с практически одинаковой температурой.

Основные особенности:

• Две независимые трубы: одна подаёт горячий теплоноситель к каждому радиатору, вторая — отводит остывший.
• Температура всех радиаторов по ветке стабильна и примерно одинакова.
• Можно точно регулировать температуру в каждой комнате, устанавливая термоголовки на радиаторы, без ущерба для работы других приборов.

Виды двухтрубных систем:

• Вертикальная: Используется, когда трубы прокладываются вертикально по стоякам, а радиаторы подключаются на каждом этаже.
• Горизонтальная: Трубы прокладываются горизонтально, часто под полом или по периметру, с индивидуальным подключением каждого радиатора.
• Коллекторная (лучевая): Самый современный и эффективный вариант. Отдельные подающие и обратные трубы идут от коллектора (гребёнки) к каждому радиатору, обеспечивая максимальный контроль и равномерность.

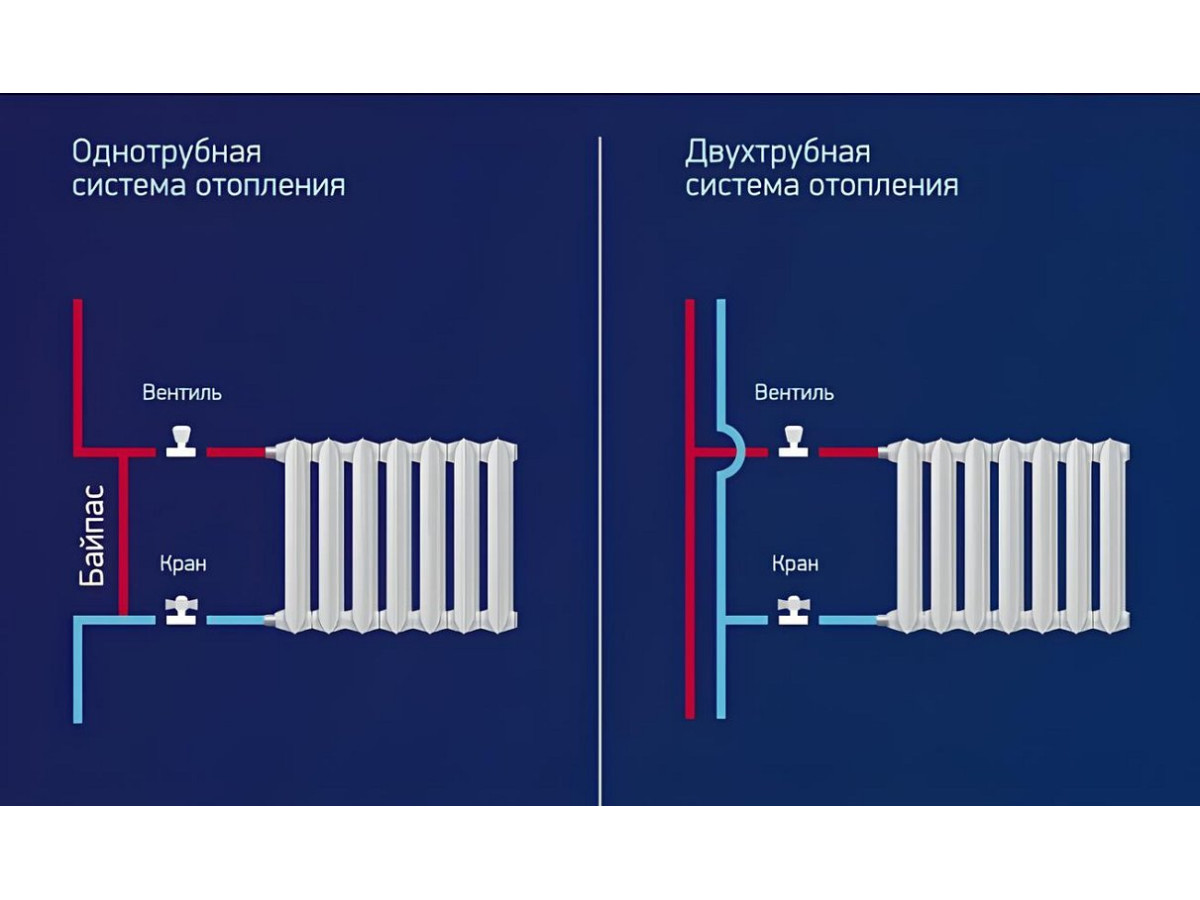

Сравнение однотрубной и двухтрубной систем

Что выбрать: однотрубную или двухтрубную систему?

Если вы живёте в квартире:

• В большинстве случаев используется однотрубная система, особенно в домах старой постройки.
• Модификации (например, установка байпаса и термостатов) позволяют частично компенсировать недостатки.

Если вы проектируете частный дом:

• Двухтрубная система — предпочтительный вариант:
• эффективнее,
• легче управляется,
• проще масштабируется,
• позволяет точно регулировать температуру в каждой комнате.

Если у вас система с естественной циркуляцией:

• Возможна реализация однотрубной системы с уклоном труб и минимальным сопротивлением.
• Однако двухтрубная система будет работать надёжнее при наличии циркуляционного насоса.

Выводы:

Однотрубная система — это компромисс между простотой и эффективностью. Она подойдёт в условиях ограниченного бюджета или при использовании уже существующей разводки.
Двухтрубная система — это более современное и гибкое решение, обеспечивающее равномерное отопление, простоту управления и экономичность в долгосрочной перспективе.
