Как рассчитать коллектор для теплого пола

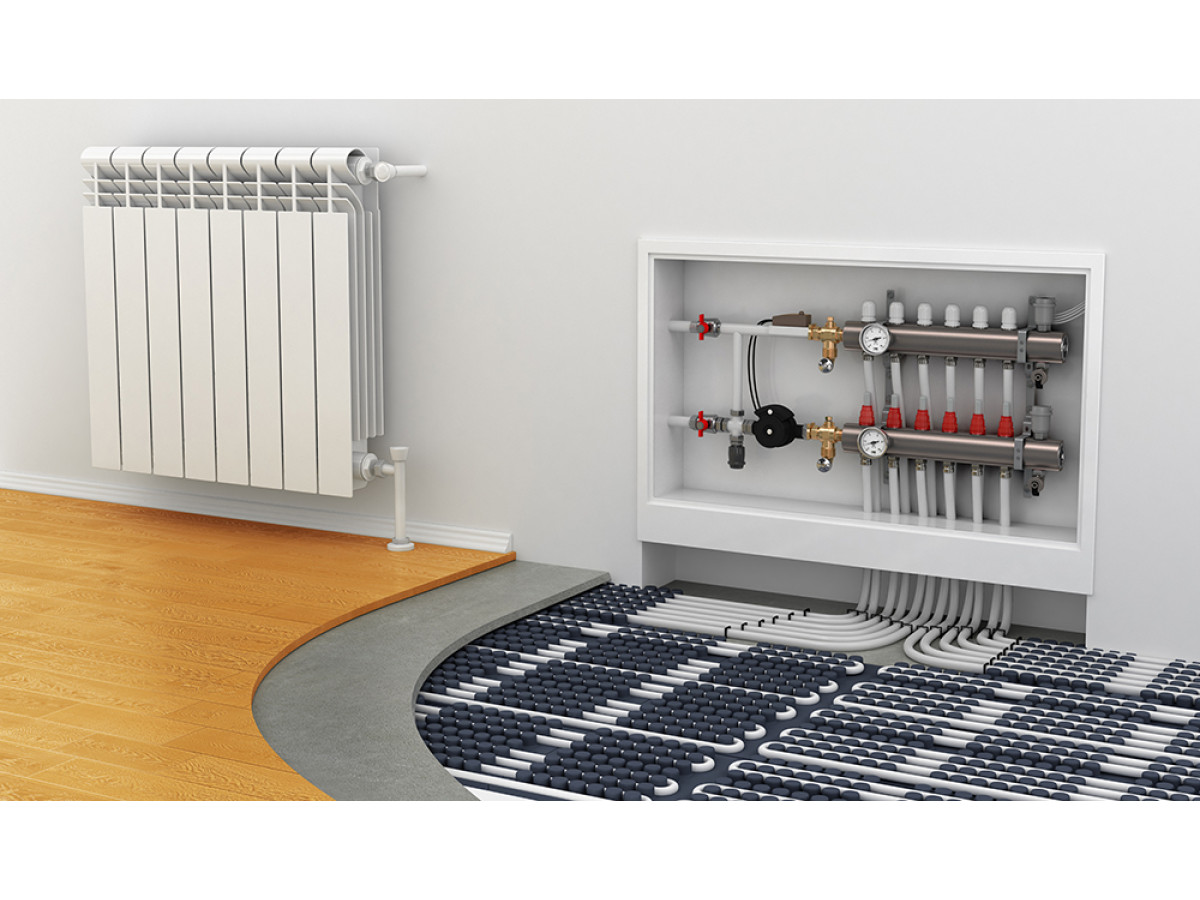

Коллектор для теплого пола — это устройство, обеспечивающее равномерное распределение теплоносителя по контурам системы. По сути, это труба с множеством выходов, к которой подключаются отдельные отопительные контуры. Теплый пол обычно включает несколько контуров из-за гидравлического сопротивления, которое не позволяет использовать одну непрерывную трубу для обогрева всей площади помещения. В этой статье рассмотрим, как правильно рассчитать коллектор для системы теплого пола, чтобы обеспечить её эффективную и экономичную работу.

Определение целей и мощности системы

Прежде чем приступить к расчету коллектора, важно определить, как будет использоваться система теплого пола: в качестве основного источника отопления или как дополнительный, работающий в комплексе с радиаторами. От этого выбора зависит требуемая мощность системы и параметры коллектора.

Также необходимо учитывать нормы обогрева, установленные в строительных нормативных документах:

• Для жилых помещений температура пола не должна превышать 29 градусов.
• Для зон у окон и внешних стен допускается повышение температуры пола до 35 градусов для компенсации теплопотерь.
• Для помещений с повышенной влажностью (например, ванных комнат) регламентируется температура пола до 33 градусов.

Расчет мощности системы и количества выходов коллектора

Чтобы определить мощность системы и количество выходов коллектора, необходимо рассчитать количество отопительных контуров и их длину. Для этого используется следующая формула:

L=(S×1.1)/P+(2×Ls​)

Где:

• L — длина контура,
• S — отапливаемая площадь (м²),
• P — шаг укладки трубы (м),
• L_s — длина соединительных труб (м).

Пример расчета:
Рассмотрим помещение с площадью 10 м², шаг укладки трубы составляет 0,15 м, а длина соединяющей трубы — 6 м. В этом случае длина контура будет:

L=(10×1.1×100)/15+(6×2)

Здесь:

• 10×1.1=11 (учет коэффициента запаса 10%)
• 11×100=1100 (переводим в сантиметры для избавления от дробей)
• (1100/15)=73.3 (деление на шаг укладки трубы)
• 6×2=12 (длина соединительных труб)

Теперь складываем:

L=73.3+12=85.3 метров

Если площадь теплого пола небольшая, можно ограничиться одним контуром. Для больших помещений, как правило, требуется несколько контуров, которые делят пол на участки, чтобы равномерно распределить тепло и упростить регулировку системы.

Определение допустимого количества подключений

Количество подключений к коллектору зависит от его пропускной способности и диаметра. Пропускная способность коллектора и тепловая нагрузка, на которую он рассчитан, указаны в технической документации изделия. Например, если пропускная способность коллектора составляет 2,23 м³/ч, то следует подбирать насос, который сможет выдерживать нагрузку в диапазоне от 10 до 15 Вт.

Каждый контур имеет свою тепловую нагрузку в зависимости от длины и диаметра трубы. Чтобы рассчитать тепловую нагрузку, необходимо учитывать площадь обогрева и теплоотдачу на каждый метр. Если, к примеру, площадь теплого пола составляет 10 м², а теплоотдача на каждый квадратный метр — 70 Вт, то общая тепловая нагрузка будет:

10×70=700 Вт

Смесительный узел с максимальной нагрузкой в 15 000 Вт может поддерживать до 21 контура площадью 10 м² каждый. Однако, на практике рекомендуется использовать на 2-3 контура меньше, чтобы обеспечить надежную и стабильную работу системы.

Рекомендации по выбору и подключению коллектора

При выборе коллектора важно учитывать количество выходов, его пропускную способность и тип управления системой. Рекомендуется ограничить длину контура до 80 м для труб диаметром 16 мм и до 100 м для труб диаметром 20 мм. Оптимальное соотношение длины контуров — 1:1 с разницей не более 10-15%. Такое соотношение упрощает балансировку системы и снижает риск возникновения дисбаланса.

Если разница в длине контуров значительная, целесообразно использовать автоматическую систему балансировки, например, с применением смесительного узла и автоматики от компании Uponor. Такая система автоматически регулирует работу контуров теплого пола, устраняя влияние человеческого фактора и обеспечивая равномерный обогрев.

Дополнительные советы

• Планирование зон обогрева: заранее продумайте, где в помещении потребуется более интенсивный обогрев (например, у окон или наружных стен) и спланируйте расположение контуров с учетом этих факторов.
• Использование качественных материалов: для долгосрочной и надежной работы системы выбирайте трубы и фитинги из качественных материалов, устойчивых к коррозии и высоким температурам.
• Регулярное обслуживание системы: для поддержания эффективной работы системы необходимо периодически проводить ее техническое обслуживание, включая проверку работы коллекторов, насосов и других компонентов.

Расчет коллектора для теплого пола требует учета множества факторов, таких как общая мощность системы, количество и длина контуров, пропускная способность и требования к управлению системой. Соблюдение всех рекомендаций при проектировании и установке обеспечит комфортное и экономичное отопление вашего дома.
