Циркуляционный насос — ключевой элемент современной системы отопления. Он отвечает за принудительное движение теплоносителя по контуру, благодаря чему повышается эффективность теплообмена, быстрее прогреваются радиаторы и уменьшается расход топлива. Однако у такой системы есть уязвимость: зависимость от электроэнергии.
При отключении питания насос останавливается, и если система не подготовлена к естественной циркуляции, движение теплоносителя прекращается полностью. В результате котёл может перегреться, а радиаторы быстро остывают.
Грамотно спроектированная схема позволяет избежать этой проблемы. Она объединяет два режима работы: при наличии электричества система функционирует как высокоэффективная принудительная, а при его отключении автоматически переходит в самотёчную (гравитационную) циркуляцию и продолжает обогрев дома.
Принцип естественной циркуляции (самотёка)
Естественная циркуляция основана на простой физике: изменении плотности воды при нагреве. В котле теплоноситель нагревается, расширяется, становится легче и поднимается вверх. Более холодная и плотная вода из радиаторов при этом опускается вниз, возвращаясь в котёл. Так формируется медленный, но устойчивый круговой поток.
Чтобы такая система работала стабильно без насоса, необходимо соблюдение ряда обязательных условий.
Первое — диаметр труб.
Основные магистрали (разгонный стояк и обратка) должны быть увеличенного сечения — не менее DN40 (1½″) или лучше DN50 (2″). Использование узких труб (20–25 мм) создаёт слишком большое гидравлическое сопротивление, которое естественный напор преодолеть не способен.
Второе — правильные уклоны.
Все горизонтальные участки прокладываются с уклоном примерно 5–10 мм на каждый метр по направлению движения теплоносителя. Это помогает избежать воздушных пробок и поддерживает движение воды.
Третье — расположение котла.
Котёл должен находиться ниже уровня радиаторов. Идеальный вариант — установка в подвале или приямке. Чем больше перепад высот, тем выше естественный циркуляционный напор.
Четвёртое — расширительный бак.
Для самотёчных систем чаще используют открытый расширительный бак, установленный в самой верхней точке разгонного стояка. Он одновременно стабилизирует давление и удаляет воздух из системы.

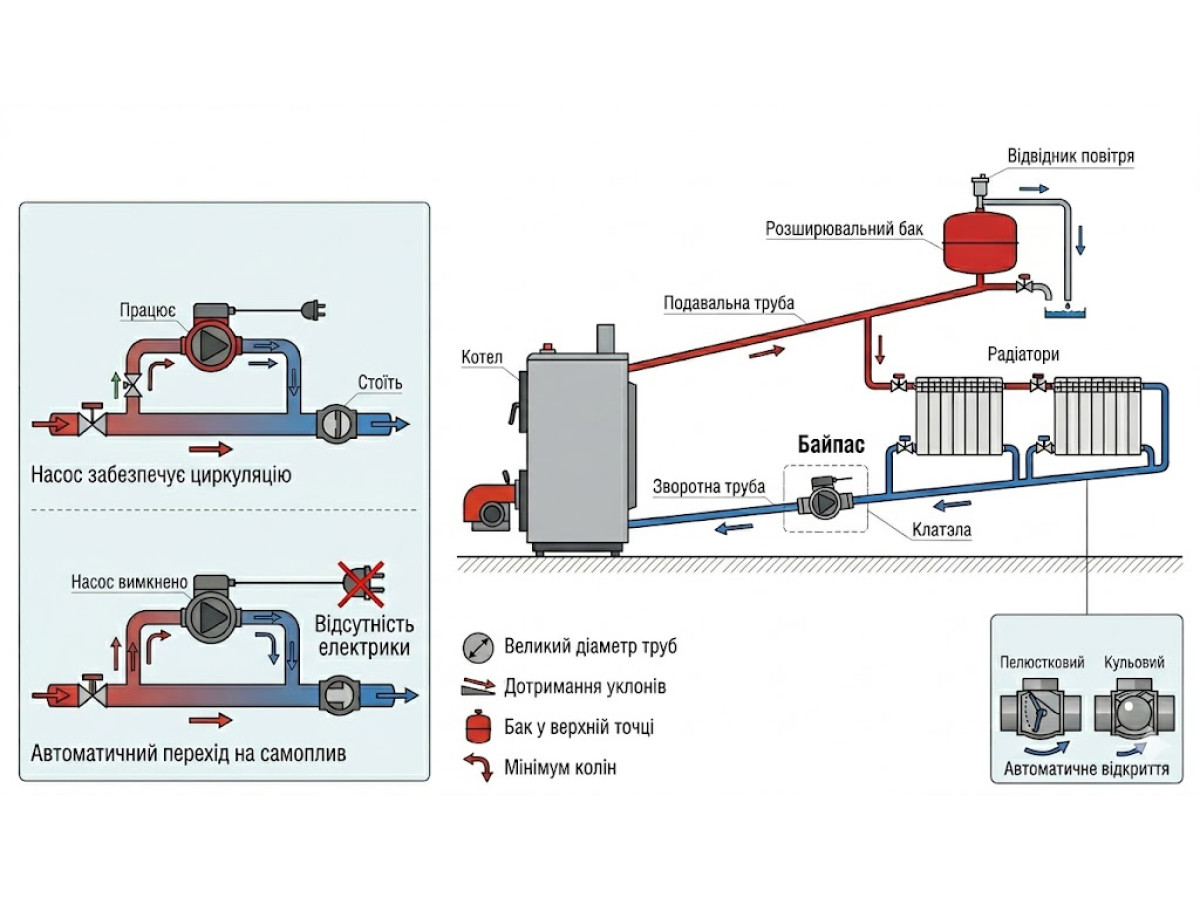

Ключевой элемент схемы — байпас с обратным клапаном
Основой корректной работы комбинированной системы (насос + самотёк) является байпасный узел. Это обходная линия, позволяющая теплоносителю двигаться в обход насоса при его отключении.
Принцип работы выглядит следующим образом.
Когда насос включён, он создаёт напор, который закрывает обратный клапан в основной линии. Весь поток вынужденно проходит через насос, обеспечивая принудительную циркуляцию.
Когда питание отключается, давление падает. Лепестковый клапан открывается под действием слабого естественного потока, и система плавно переходит в режим самотёка без ручного переключения.
Принципиальная схема узла (на обратной магистрали)
┌── Кран ── Фильтр ── Насос ── Кран ──┐ (байпас)
│ │
=== Обратка ──┴─────── Обратный клапан ─────────────┴──→ В котёл
(лепестковый) (основной поток)
Важно понимать: основная линия должна оставаться максимально прямой и с минимальным сопротивлением. Насос всегда выносится на отдельную обводную ветку меньшего диаметра.
Ошибочная схема, где насос ставят в разрыв основной трубы, приводит к ухудшению или полной потере самотёка.
Выбор обратного клапана
Обратный клапан — один из самых критичных элементов всей системы. От его характеристик напрямую зависит, сможет ли система перейти в гравитационный режим.
Разные типы клапанов ведут себя по-разному:
- Лепестковый (поворотный) — минимальное сопротивление потоку, оптимален для самотёка. Лепесток открывается даже при слабом движении воды.
- Пружинный — создаёт высокое сопротивление. Самотёчного давления недостаточно для его открытия, поэтому в таких схемах он непригоден.
- Тарельчатый (без пружины) — промежуточный вариант, но нестабилен, может залипать и требует строго вертикального монтажа, что ограничивает его применение.
Для самотёчных систем фактически подходит только лепестковый клапан.
Его устанавливают строго горизонтально, чтобы ось вращения диска была сверху. Это позволяет ему свободно открываться и закрываться под действием потока и гравитации. Обязательно учитывается направление стрелки на корпусе — она должна совпадать с направлением потока к котлу.
Пошаговый монтаж системы
Выбор места установки (подача или обратка)
На практике насосный узел всегда ставят на обратной линии перед котлом.
Это объясняется двумя причинами:
Во-первых, температура здесь ниже (обычно 50–60°C против 80–90°C на подаче), что увеличивает ресурс насоса и уплотнений.
Во-вторых, в открытых системах на подаче может возникать разрежение, из-за чего насос способен подсасывать воздух из расширительного бака, вызывая кавитацию. На обратке давление стабильнее, и работа насоса предсказуемее.
Сборка байпасного узла
В магистрали обратки вырезается участок трубы и устанавливаются два тройника, формирующие параллельный обход.
На основной линии между тройниками монтируется лепестковый клапан. На боковой ветке собирается насосный узел. При монтаже важно обеспечить точную соосность труб, чтобы исключить внутренние напряжения и турбулентность.
Обвязка насоса
Элементы на насосной ветке располагаются строго по направлению потока:
- Входной шаровый кран — для отключения участка при обслуживании.
- Фильтр грубой очистки (грязевик) — обязательно устанавливается отстойником вниз.
- Циркуляционный насос.
- Выходной шаровый кран.
Такое расположение обеспечивает удобство обслуживания и защиту оборудования от загрязнений.
Ориентация насоса
Ротор насоса должен быть расположен строго горизонтально.
Если установить его вертикально, в зоне подшипников может образоваться воздушная пробка. Так как смазка и охлаждение происходят за счёт теплоносителя, работа «всухую» быстро приводит к перегреву, шуму и выходу насоса из строя.
Корпус с клеммной коробкой при этом можно поворачивать относительно улитки — производители предусматривают это конструктивно для удобства подключения.
Удаление воздуха
Воздух — один из главных врагов и насосной, и самотёчной системы. Если байпас образует верхнюю точку (П-образный участок), в ней обязательно устанавливаются воздухоотводчики или краны Маевского.
Иначе воздушная пробка может полностью остановить циркуляцию.
Электропитание и защита
Несмотря на низкое энергопотребление (обычно 40–90 Вт), насос должен быть подключён через отдельный автомат защиты (2–6 А).
Для повышения надёжности рекомендуется использовать источник бесперебойного питания с чистой синусоидой. Это позволяет системе переживать кратковременные отключения электроэнергии без перехода в самотёчный режим и без температурных скачков.
Типичные ошибки монтажа
На практике большинство проблем связано с одинаковыми ошибками:
— использование пружинного обратного клапана, полностью блокирующего самотёк;
— вертикальная установка ротора насоса, приводящая к перегреву;
— неправильное положение грязевика (вверх), из-за чего загрязнения возвращаются в систему;
— уменьшение диаметра основной магистрали, которое «душит» естественную циркуляцию.
Проверка работоспособности системы
После заполнения и удаления воздуха необходимо провести два теста.
Первый — принудительный режим.
Включается насос. Система должна работать без шума и вибраций. За обратным клапаном труба должна оставаться холоднее — это означает, что поток идёт через насосный контур.
Второй — режим самотёка.
Питание насоса полностью отключается, при этом байпас остаётся открытым. Через 20–30 минут радиаторы должны сохранять равномерное тепло. Если котёл не перегревается, а обратка постепенно прогревается, значит естественная циркуляция работает корректно.
