Дополнительный насос в системе отопления: где ставить и зачем?

Владельцы загородных домов с индивидуальным отоплением часто сталкиваются с проблемой неравномерного прогрева помещений. Из-за низкой скорости движения теплоносителя (воды) в трубах и радиаторах в одних комнатах бывает слишком жарко, а в других – холодно. В такой ситуации возникает необходимость установки дополнительного насоса в системе отопления.

В этой статье мы рассмотрим:

• В каких случаях нужен второй насос.
• Где его лучше установить: на подаче или на обратке.
• Как правильно выполнить монтаж.
• Нужен ли в системе гидравлический разделитель.

Когда нужен второй насос?

Неравномерный прогрев помещений чаще всего возникает в больших домах. До отдаленных от котла комнат вода доходит уже практически холодной, а если эти комнаты еще и больше по площади, чем близлежащие, то проблема усугубляется. Чем больше дом, тем острее стоит вопрос неравномерного отопления.

Решить его можно двумя способами:

1. Установить дополнительные радиаторы в отдаленных комнатах. Однако этот метод малоэффективен, так как холодная вода не будет должным образом нагревать помещение, даже если площадь батарей будет большой.
2. Установить дополнительный циркуляционный насос. Это решение считается более действенным.

Два насоса в системе отопления обеспечат более равномерный прогрев, чем установка дополнительных радиаторов. Окончательное решение о необходимости второго насоса зависит от ваших ощущений. В двухэтажных домах обычно всегда ставят два насоса. Но если в доме комфортная температура, можно ничего не менять. Однако такие случаи редки.

В большинстве случаев дополнительный насос в системе отопления нужен. И лучше установить его сразу, чем потом переделывать систему.

Выбор места установки насоса: подача или обратка?

Споры о том, где же правильно ставить насос – на подаче или на обратке системы отопления, ведутся давно. Многие специалисты категорически не приемлют установку насоса на подаче, аргументируя это высокой температурой воды в этой трубе. Однако, на практике выбор места установки во многом зависит от характеристик насоса и особенностей системы отопления.  Сторонники установки насоса на обратке ссылаются на более щадящие условия его работы в этой части системы, обусловленные более низкой температурой теплоносителя.

Однако, современные циркуляционные насосы, как правило, рассчитаны на работу при температурах до 110°C, что с запасом перекрывает рабочие температуры в большинстве систем отопления (до 90°C). Поэтому, если ваш насос соответствует данному требованию, его установка на подаче не вызовет проблем.

Тем не менее, установка насоса на обратке остается проверенным временем решением. Выбрав этот вариант, вы гарантированно не ошибетесь.

Окончательное решение о том, где ставить насос, принимается с учетом:

• Рекомендаций производителя насоса: в инструкции должны быть указаны допустимые температурные режимы работы.
• Максимальной температуры теплоносителя в вашей системе: она не должна превышать допустимую для насоса.
• Личных предпочтений и сложившейся практики: многие специалисты по-прежнему предпочитают монтировать насос на обратке.

Важно! Независимо от места установки, насос должен быть оснащен обводной линией (байпасом), позволяющей системе функционировать самотеком при отключении электроэнергии.

В итоге, выбор места установки насоса (на подачу или на обратку) не является принципиальным, если он соответствует характеристикам вашей системы отопления.

Определите максимальную температуру теплоносителя, ознакомьтесь с инструкцией к насосу и выберите вариант, который вам больше подходит.

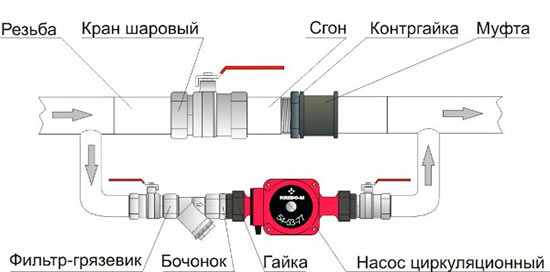

Схема установки дополнительного насоса

Схема зависит от двух основных факторов:

• Характеристики насоса: В инструкции к насосу должны быть указаны рекомендации производителя по его монтажу, в том числе, если вы подключаете второй насос отопления. Обязательно ознакомьтесь с ними перед началом работ.
• Тип системы отопления: Системы отопления бывают однотрубными и двухтрубными. Двухтрубные системы обычно используются при полном отсутствии радиаторов.

В общем случае схема установки дополнительного насоса включает:

1. Отсечные клапаны (вентили) до и после насоса. Они служат для отключения насоса при проведении технического обслуживания или ремонте. Это позволяет без слива всей воды из системы демонтировать и заменить насосное оборудование.
2. Шаровый кран в основном трубопроводе. Он обеспечивает возможность перекрытия потока теплоносителя через насос, что может быть необходимо в некоторых ситуациях, например, при завоздушивании системы.
3. Механический фильтр перед насосом. Он служит для защиты насоса от попадания в него различных загрязнений, которые могут привести к его поломке.

Установка дополнительного насоса

Приступая к работе, помните основные правила:

• Блок с электропроводами должен быть сверху. Так он будет защищен от протечек и конденсата.
• Направление установки не имеет значения. Можно врезать насос как в горизонтальную, так и в вертикальную трубу. Главное - расположить его на горизонтальной оси ротора.

При наличии базовых технических знаний и инструмента вы можете установить насос самостоятельно.

Не забудьте про байпас! Он позволит перекрыть воду на время ремонта или замены устройства.

Порядок установки:

1. Слейте воду и прочистите трубы. Перед началом работ это обязательно.
2. Установите насос по схеме. Она прилагается к устройству.
3. На каждом конце насоса установите краны. Они будут перекрывать движение воды. Если установка пройдет неудачно, вы сможете что-то исправить, не сливая воду.
4. Важно: диаметр байпасной трубы должен быть меньше основной.
5. Заполните систему водой и проверьте работу насоса.
6. Установка завершена!

Если вы не уверены в своих силах или сомневаетесь в технических параметрах оборудования, рекомендуется установить второй насос на обратку.

Однако, если нет риска закипания жидкости, можно ставить его и на подачу.

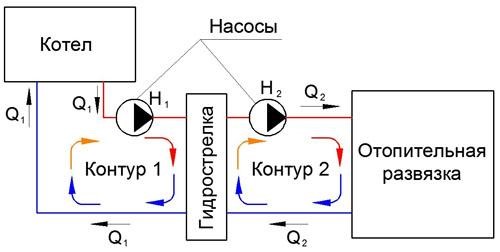

Гидравлический разделитель (гидрострелка)

При установке дополнительного насоса в системе отопления рекомендуется использовать гидравлический разделитель. Он необходим для обеспечения корректного взаимодействия всех элементов системы.

Гидравлический разделитель выполняет несколько важных функций:

• Разделяет потоки теплоносителя. Это позволяет независимо регулировать работу контуров радиаторов и теплого пола.
• Выравнивает температуру воды в подаче и обратке. Это обеспечивает более равномерный прогрев помещений.
• Защищает насос от перегрева. Горячая вода из контура котла не будет напрямую попадать в насос, что продлит срок его службы.
• Уменьшает шум в системе отопления. Гидравлический разделитель гасит гидравлические удары и другие источники шума.

В целом, установка гидравлического разделителя позволяет повысить эффективность и надежность системы отопления с дополнительным насосом.
