Балансировка контуров тёплого пола: что делать, если комнаты прогреваются по-разному

Тёплый пол может исправно работать, но при этом вести себя совершенно нелогично: в ванной становится жарко, в спальне прохладно, а дальняя часть гостиной почти не прогревается. Владельцы нередко повышают температуру на котле, однако это только усиливает перегрев одних помещений и почти не помогает другим.

Чаще всего проблема связана не с котлом и не с трубами в стяжке, а с неправильным распределением теплоносителя между контурами. Вода охотнее проходит через петли с меньшим гидравлическим сопротивлением, поэтому одним участкам достаётся слишком большой расход, а другим — недостаточный.

Исправить ситуацию помогает балансировка коллектора.

Почему один контур горячий, а другой холодный

Контуры тёплого пола редко имеют одинаковую длину. Небольшому санузлу может быть достаточно петли длиной 30–40 метров, тогда как в гостиной длина трубы достигает 80–100 метров.

Чем длиннее петля и чем больше в ней поворотов, тем выше сопротивление движению воды. Если полностью открыть все клапаны коллектора, короткие контуры могут забрать значительную часть общего расхода. Через длинные петли теплоноситель будет двигаться медленнее, и они начнут заметно отставать по температуре.

Неравномерный прогрев также вызывают:

• воздушные пробки;
• заломы или пережатые участки трубы;
• загрязнение фильтра;
• недостаточная мощность циркуляционного насоса;
• неправильно настроенный смесительный узел;
• закрытый или заклинивший клапан;
• слишком большая разница в длине петель;
• ошибки при укладке трубы и утеплении основания.

Поэтому балансировку стоит начинать только после проверки исправности всей системы.

Что проверить перед регулировкой

Сначала убедитесь, что котёл, насос и смесительный узел работают нормально. Температура подачи в большинстве систем напольного отопления находится примерно в диапазоне 30–45 °C, но конкретное значение зависит от конструкции пола, покрытия и теплопотерь здания.

Проверьте давление, очистите фильтр и полностью откройте клапаны всех контуров. Посмотрите на расходомеры: если в одной из колб поплавок вообще не движется, простая регулировка соседних петель проблему не решит. Вероятно, в контуре нет циркуляции.

Особое внимание следует уделить воздуху. Петли тёплого пола обычно удалены от автоматического воздухоотводчика, поэтому воздушная пробка может долго оставаться внутри трубы. Контуры лучше промывать по одному через сливные и заполняющие краны коллектора: остальные петли на это время закрывают.

После удаления воздуха систему запускают и дают ей стабилизироваться. Оценивать температуру пола через десять минут после включения бесполезно. Стяжка медленно нагревается и так же медленно реагирует на изменение расхода.

Чем балансировать тёплый пол

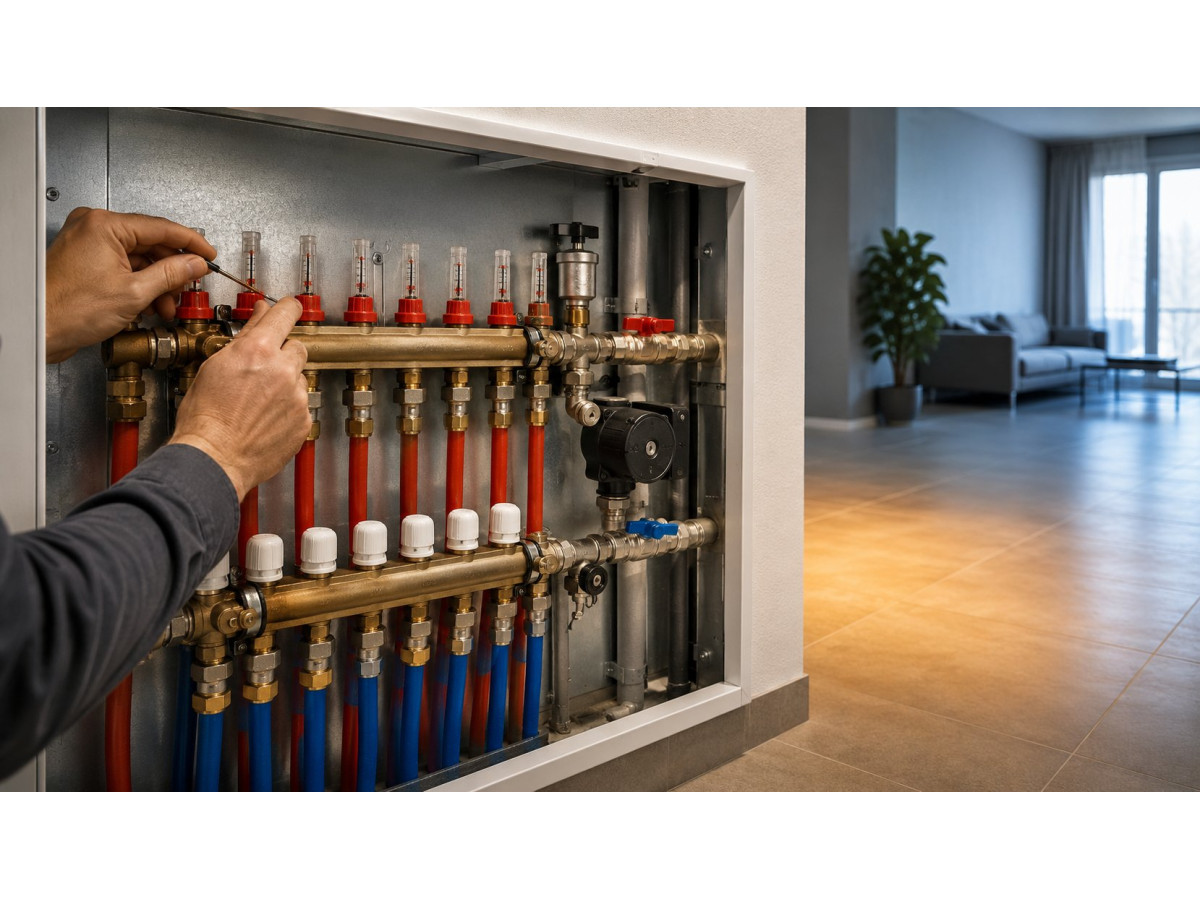

Удобнее всего работать с коллектором, оборудованным расходомерами. По их шкале видно, сколько теплоносителя проходит через каждую петлю.

Для дополнительной проверки пригодятся:

• контактный термометр или инфракрасный пирометр;
• ключ для регулировочных клапанов;
• маркер или наклейки для обозначения контуров;
• таблица с длиной петель и обслуживаемыми помещениями.

Пирометр желательно использовать на одинаковых участках труб. Блестящие металлические поверхности могут искажать показания, поэтому точки измерения можно предварительно закрыть кусочками матовой изоленты.

Как настроить контуры по расходомерам

Если сохранился проект отопления, в нём должны быть указаны расчётные расходы для каждой петли. Это лучший исходный вариант: остаётся выставить значения на расходомерах и после прогрева проверить результат.

Когда проекта нет, можно начать с ориентировочных значений. Для большинства бытовых контуров расход находится примерно в пределах 0,8–2,5 л/мин. Но назначать всем петлям одинаковое значение неправильно: большая комната с высокими теплопотерями может требовать большего расхода, чем небольшой санузел.

Расход теплоносителя можно приблизительно рассчитать по формуле:

V = 14,3 × P / ΔT

где:

• V — расход воды, л/мин;
• P — необходимая тепловая мощность контура, кВт;
• ΔT — разница температур подачи и обратки, °C.

Например, при мощности контура 1 кВт и расчётном перепаде 5 °C потребуется около 2,9 л/мин. При перепаде 8 °C — примерно 1,8 л/мин.

Это лишь расчётная отправная точка. Возможности конкретного коллектора, насоса и трубы могут ограничивать фактический расход.

Настройку выполняют следующим образом:

1. Полностью открывают самый длинный или наиболее нагруженный контур.
2. На остальных петлях устанавливают предварительный расход.
3. Ждут, пока показания расходомеров стабилизируются.
4. Повторно проверяют все значения, поскольку регулировка одной петли влияет на соседние.
5. После прогрева помещений выполняют небольшую корректировку.

Не стоит вращать расходомеры с усилием. У разных коллекторов механизм настройки отличается: иногда регулируется сама колба, иногда кольцо под ней или клапан на обратной гребёнке.

Что показывает разница температур подачи и обратки

Для проверки работы каждого контура измеряют температуру трубы на подаче и обратке. Разницу между ними обозначают как ΔT:

ΔT = температура подачи − температура обратки.

В тёплом полу часто ориентируются на перепад около 5–10 °C. Однако оценивать его отдельно от расхода и температуры помещения нельзя.

Небольшой перепад может означать:

• слишком большой расход;
• недостаточную теплоотдачу пола;
• уже прогретое помещение;
• слишком высокую скорость циркуляции.

Большой перепад возможен при:

• недостаточном расходе;
• длинном контуре;
• высокой тепловой нагрузке;
• частичном засорении или заужении трубы.

Если подача горячая, а обратка остаётся почти холодной, сначала проверяют наличие циркуляции. Причиной может быть воздух, закрытый клапан, неисправный расходомер или пережатая труба.

Задача балансировки — не добиться совершенно одинаковой температуры обратки на всех петлях, а обеспечить каждому помещению необходимое количество тепла.

Что делать, если расходомеров нет

На коллекторах без расходомеров регулировка выполняется клапанами обратной гребёнки. Это менее точный способ, поэтому потребуется больше времени.

Сначала все петли открывают полностью и прогревают систему. Затем сравнивают температуру подачи и обратки, а также характер нагрева помещений.

Контуры, через которые проходит слишком много воды, постепенно прикрывают. Длинные и недостаточно прогревающиеся петли оставляют открытыми.

Изменять положение клапана лучше небольшими шагами — например, на четверть или половину оборота. После каждой регулировки системе дают несколько часов на стабилизацию. Итоговую температуру помещений разумнее оценивать не раньше следующего дня.

Простое правило «контур в два раза короче — клапан открыть в два раза меньше» работает лишь приблизительно. Пропускная способность клапана меняется нелинейно, а потребность помещений в тепле зависит не только от длины трубы.

Почему нельзя настраивать систему за полчаса

Главная ошибка при балансировке — спешка. Владелец прикрывает клапан, через несколько минут не видит результата и снова меняет настройку. В итоге положение вентилей постоянно меняется, а система так и не успевает выйти на стабильный режим.

После небольшой корректировки расход устанавливается достаточно быстро, но температура стяжки и воздуха изменяется гораздо медленнее. Поэтому настройку лучше проводить поэтапно:

• сначала выставить расчётные расходы;
• затем проверить температурный перепад;
• после полного прогрева оценить температуру помещений;
• выполнить только небольшую финальную корректировку.

Также не следует пытаться устранить холодную комнату одним повышением температуры подачи. Если остальные помещения уже прогреваются нормально, сначала нужно проверить расход именно в проблемном контуре.

Термостаты не заменяют балансировку

Комнатные термостаты и электротермические приводы делают систему удобнее. Когда помещение нагрелось до заданной температуры, привод закрывает соответствующий клапан. После охлаждения контур снова открывается.

Но это не означает, что система автоматически становится гидравлически сбалансированной. Если исходные расходы выставлены неправильно, при одновременном открытии всех зон короткие петли по-прежнему могут получать больше воды, чем требуется.

Поэтому оптимальная последовательность выглядит так:

1. Удалить воздух и проверить циркуляцию.
2. Выполнить базовую балансировку контуров.
3. Настроить температуру подачи.
4. Подключить термостаты и сервоприводы.
5. Проверить работу системы при открытии и закрытии разных зон.

Для систем с большим количеством автоматически закрывающихся контуров также важно предусмотреть правильный режим работы насоса или перепускной клапан.

Когда регулировка коллектора не поможет

Иногда расход через петлю нормальный, но пол всё равно остаётся холодным. В таком случае причина может находиться внутри конструкции пола.

Слишком большой шаг укладки

Если расстояние между трубами чрезмерно, поверхность прогревается полосами. Особенно хорошо такая «зебра» ощущается на плитке.

Неподходящее напольное покрытие

Керамическая плитка хорошо передаёт тепло. Толстый ламинат, плотная подложка, ковролин и большие ковры заметно уменьшают теплоотдачу.

Недостаточное утепление

При отсутствии теплоизоляции значительная часть энергии уходит вниз — в перекрытие, подвал или грунт.

Чрезмерно длинная петля

Очень длинный контур создаёт высокое сопротивление. Насосу может не хватать напора, чтобы обеспечить необходимый расход.

Недостаточная мощность пола

Тёплый пол не всегда способен самостоятельно покрыть теплопотери помещения. Проблема особенно заметна в комнатах с панорамными окнами, наружными углами и плохо утеплёнными стенами.

Как понять, что система настроена правильно

После балансировки помещения должны прогреваться до заданной температуры без явного перегрева отдельных зон. Расходомеры работают стабильно, насос не шумит, а разница температур подачи и обратки остаётся в разумных пределах.

При этом значения на разных петлях не обязаны быть одинаковыми. Один контур может работать с расходом 1 л/мин, другой — с 2 л/мин. Главное, чтобы каждый из них передавал помещению необходимое количество тепла.

Правильно настроенный тёплый пол не требует постоянного вращения клапанов. После сезонного запуска достаточно проверить давление, удалить воздух, очистить фильтр и убедиться, что расходы не изменились.
